Как на даче подключить к одной антенне три телевизора
ТОП-3 вариантов подключения нескольких телевизоров к одной антенне
Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.
Сколько телевизоров можно подключить к одной антенне
Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.
Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.
При разделении сигнала нужно иметь в виду следующее:
Нужен ли усилитель
Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.
Он однозначно потребуется в ситуациях, когда:
Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.
Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.
Подключение 2-х и более телевизоров к пассивной антенне
Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.
Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.
Наилучшими вариантами здесь будут:
Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.
Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.
Подключаем 2 телевизора к активной антенне
Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.
Через делитель с согласованием
Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).
Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.
Через обычный разветвитель
В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.
Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.
Бонус: подключаем 2 телевизора без переходников
Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.
Эксперты предлагают следующую схему:
Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.
Особенности подключения к приставкам
В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.
В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:
Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.
В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:
Особенности подключения к одной спутниковой тарелке
В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.
Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.
При использовании ВЧ-модулятора порядок действий будет следующим:
Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.
Вместо выводов
Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.
Подключение нескольких телевизоров к одной антенне
Современное цифровое телевидение, другие форматы трансляций радиосигналом — это огромное количество интересного контента. Чтобы его получить, достаточно правильно настроить антенну и проложить телевизионный кабель. Но здесь у современного пользователя возникает проблема. В большинстве домов и квартир нужно подключить к одной антенне 2 телевизора. При помощи простых технических решений сегодня можно подсоединить несколько потребителей к одному кабелю.
Что нужно учесть при разделении сигнала
Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.
Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.
Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.
Линейные делители
Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.
Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.
Нелинейные делители
Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.
Схема использования нелинейного делителя выглядит так:
Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.
Делители с согласованием и без него
Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.
Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.
Необходимые для работ материалы
Современные технические решения при прокладке кабельной сети не требуют от пользователя паять или выполнять другие работы, для которых нужны специальные навыки. Чтобы сделать подключение второго телевизора, понадобится:
Из непонятных среднестатистическому пользователю терминов в этом списке будут только F-коннекторы. Это металлический переходник, задача которого состоит в обеспечении электрического контакта и фиксации кабеля. Купить такие элементы можно в любом магазине, хозяйственном или электротехническом.
Как обжимать F-коннекторы
Процесс крепления коннектора на конце кабеля называется обжимкой. Это делается довольно просто.
Совет! Возможно, при отсутствии навыков, будет трудно угадать правильную длину обрезки. В этом случае рекомендуется удалять больше изоляции и диэлектрика, поскольку центральную жилу можно без труда подрезать уже в процессе обжимки.
Подключение к пассивной антенне
Подключение второго телевизора к пассивной антенне происходит с применением простых линейных или нелинейных делителей. Сначала нужно соединить кабель от приемного устройства с входом первого сплиттера в цепочке (или единственного в сети из двух ТВ). Это делается присоединением одного из его концов к выводам антенны, обжимкой второго и завинчиванием F-коннектора на делителе.
Затем готовят еще два провода для подключения ТВ. Отмеряют достаточную длину, делают прокладку по комнатам. Концы кабелей обжимаются коннекторами. Последние присоединяются к выходам сплиттера и антенным входам телевизоров.
Подключение к активной антенне
Подключить второй телевизор к активной антенне можно несколькими способами. Выбор варианта зависит от схемы питания, которую использует приемное устройство. Идеально, если в квартире или доме построена разделенная система. То есть, усилитель активной антенны располагается в помещении и имеет собственное индивидуальное питание. В этом случае нужно действовать так же, как и в варианте с пассивным приемным устройством.
Однако большинство активных антенн, продаваемых в магазинах, получает питание по сигнальному кабелю. В этом случае от пользователя требуется или выбрать делители с согласованием, или правильно выбирать точку подачи энергии.
Делители с согласованием
Делитель с согласованием подключается так, чтобы его выход с контуром передачи питания коммутировался на провод с блоком преобразования напряжения. В схеме антенный кабель присоединяется к входу сплиттера. Затем телевизоры коммутируются на два или больше выходов делителя. От пользователя потребуется:
Простые делители
Активную антенну на два телевизора можно подключить и обычными сплиттерами. Для этого потребуется:
Схема соединений предусматривает подключение кабеля антенны с блоком питания перед сплиттером. То есть его выходной конец присоединяется на вход делителя. В этом случае для коммутации может потребоваться переходник. Телевизоры соединяются с выходами сплиттера ранее изготовленными и обжатыми кабелями.
В качестве заключения
Стоит понимать, что даже в правильно построенной кабельной структуре с нелинейными делителями сигнал на некоторых телевизорах может быть очень слабым. В этом случае рекомендуется использовать промежуточные усилители. Они устанавливаются в линию перед потребителем. То есть в разрыв кабеля как можно ближе к телевизору.
В некоторых случаях, при слабых помехах, хорошо себя показывают пассивные усилители, компенсаторы волновых искажений. Но если требуется значительное поднятие уровня сигнала, без активных моделей или замены антенны на более мощную просто не обойтись.
Как подключить несколько телевизоров к одной эфирной антенне
Чтобы подключить 2-3 и более телевизоров к одной антенна цифрового ТВ нужен разветвитель. Без потери сигнала никак, так как работа делителя основана на разделении сигнала. Каждый телевизор в системе разветвления будет получать менее мощный эфирный сигнал, чем при подключении одного приемника. Компенсировать потери, не потеряв качества изображения, можно усилителем.
Сколько телевизоров можно подключать
К одной телевизионной антенне возможно подключить любое количество телевизоров. Даже при отсутствии на разветвителе необходимого числа выходов, можно организовать подключение к основному делителю еще одного «сплиттера».
Например, есть делитель на 5 выходов. А в квартире стоит 6 телеприемников. Значит, нужно с одного выхода вывести кабель и подключить на него дополнительный двойник. Так, получим необходимых 6 портов для каждого ТВ-приемника или Т2-приставки. Четыре кабеля выйдут от пятиканального разветвителя, а оставшиеся два подключатся к отдельно подсоединенному двойнику.
Основная проблема разветвления в том, что сигнал от каждого соединения не только затухает, но и делится пополам (если делитель двухканальный). Трехканальный «сплиттер» отдаст уменьшенный втрое сигнал на каждый выход. Поэтому если уровень принимаемого сигнала не самый сильный, потребуется сменить антенну или обзавестись усилителем.
Что необходимо для подключения
Необходимость в усилителе
Основное назначение усилителя в увеличении мощности сигнала. Дополнительно сигнал чистится от посторонних шумов.
После прохождения через разветвитель сигнал уменьшается на величину, которая равна количеству «OUT» разъемов. Если с одним телевизионным приемником сигнал будет достаточным, то уже второй подключенный аппарат через делитель может сильно ухудшить прием телевидения. Поэтому часто усилитель необходим.
Усиливающий блок однозначно требуется:
Не рекомендуется ставить усилитель при просмотре кабельного или спутникового ТВ. Для этих стандартов вещания требуется соблюдение чистоты сигнала, чтобы не было искажений. А усилитель повлияет на телесигнал.
Желательно выбирать устройство с регулятором мощности. Чрезмерное увеличение может негативно сказаться на качестве. А регулятор даст возможность уменьшить усиление, добиться наилучшей передачи.
Безрезультатным будет усилитель при критически низком уровне цифрового сигнала. Если сигнал устойчивый и достаточной мощности, то усиление тоже работает эффективно. Но когда сигнал слишком слабый, усиливать просто нечего.
Наиболее эффективно усилитель показывает себя на хороших фабричных антеннах. Самодельным простейшим конструкциям по типу «петля из кабеля» усилитель не поможет. Да и делать подключение даже двух телевизоров к самодельным антеннам нет смысла. И без того маломощный сигнал уменьшится до минимальных значений.
Как подключить 2-3 телевизора к пассивной антенне
Пассивной является антенна, которая ловит сигнал от ретранслятора только из-за конструктивного исполнения (формы). Принимающие элементы выполняются в разных формах и размерах так, чтобы словить волны метровой или дециметровой длины. В первом случае говорится об аналоговом вещании, во втором – цифровом. Усилителя в конструкции не предусмотрено. Если потребуется установка, то он подключается на линии как можно ближе к антенне, но внутри помещения. Например, кабель зашел через стену на кухне, и сразу присоединился усилитель.
Как подключить два-три СОВРЕМЕННЫХ СМАРТ-телевизора к одной активной антенне
Наш эксперт Станислав Боуш Рассказывает:
Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать КАК ЭТО ПРИСОЕДИНИТЬ ЧТОБЫ РАБОТАЛО!
Вопросы, которые мы обсудим:
Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто. Главное, сначала настройте антенну с одним телевизором, добейтесь максимума сигнала и только потом начните его разделять на два, три и более телевизоров.

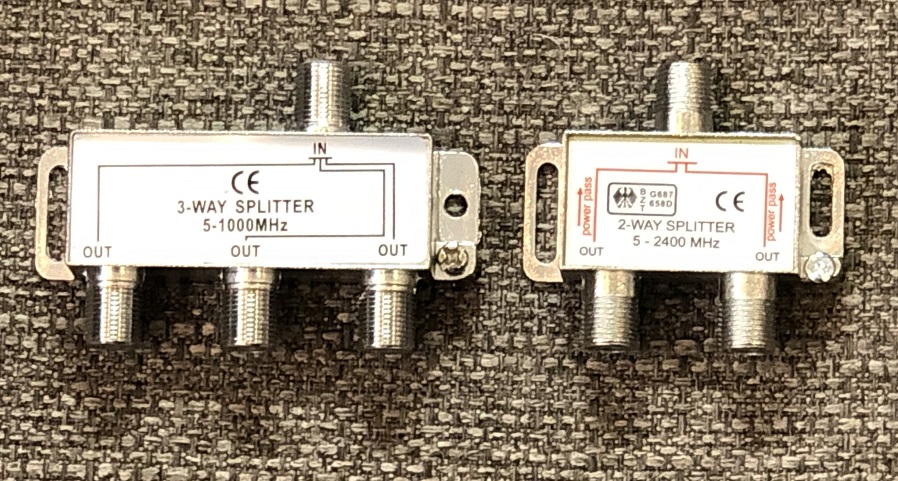

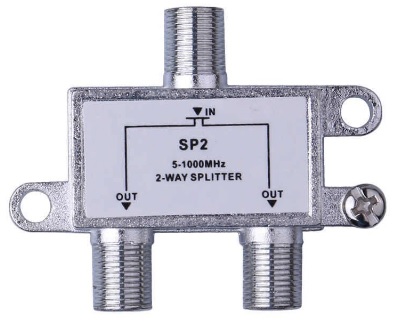

Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля! Потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).
Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна активная. Как это определить? Очень просто. Выведите на экран телевизора информацию о мо уровне и качестве сигнала. Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
Это касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.
ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА
2. Активная телевизионная антенна.
Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.
ЕЩЕ РАЗ: Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:
Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля. Чаще всего напряжение питания 5 Вольт. Но это всегда желательно уточнять заранее. А как подать питание 5 Вольт на антенну по антенному кабелю? И еще разделить сигнал на два телевизора?

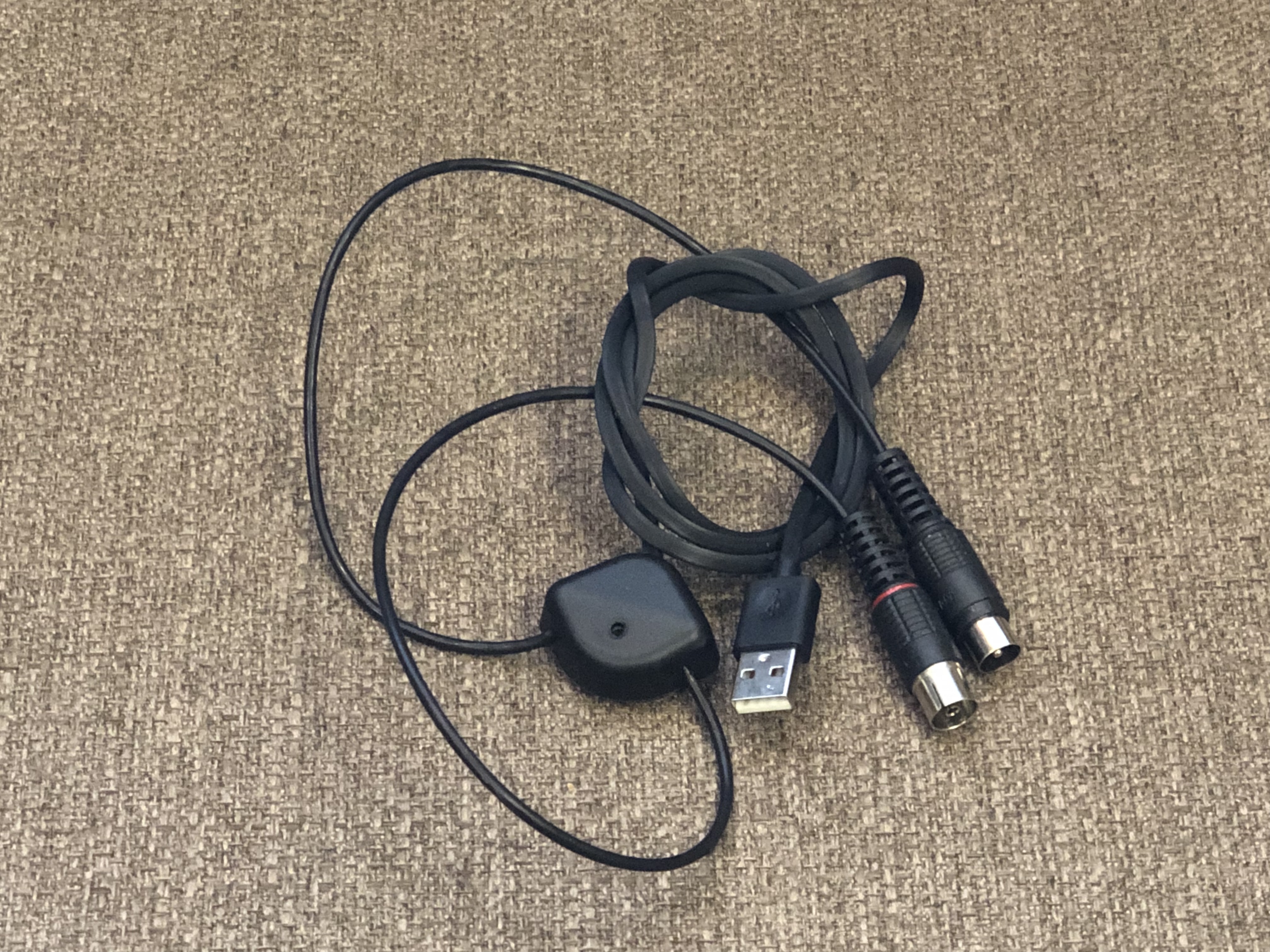

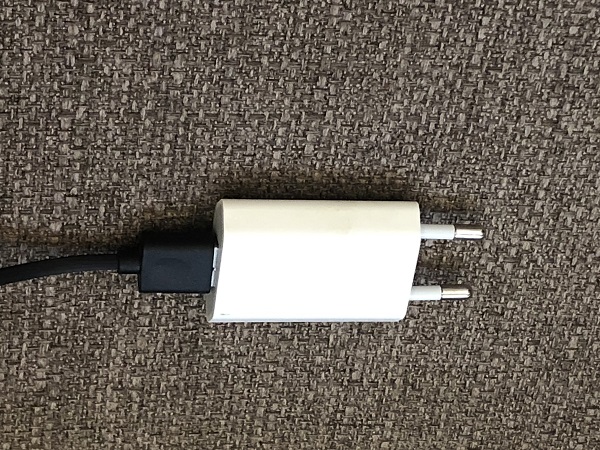

USB инжектора подключаем в любой USB на телевизоре, но лучше в блок зарядки мобильного телефона. На USB телевизора иногда питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ ТЕЛЕВИЗОРА СМОТРЕТЬ ФИЛЬМ ИЛИ СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), поэтому лучше в блок зарядки мобильного телефона.
Кабель от антенны подключается в штекер инжектора МАМА, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телевизорам.
3. Два телевизора, но есть ресивер для приема цифрового ТВ.

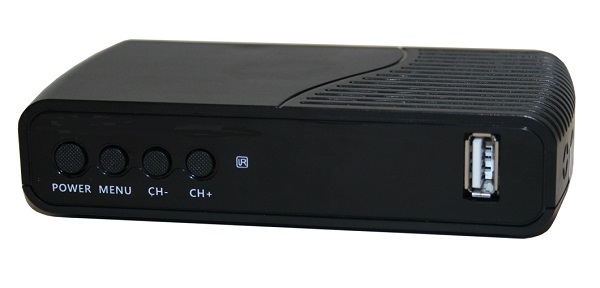

Современный приемник цифрового телевидения позволяет без труда подключить два телевизора к одной антенне.

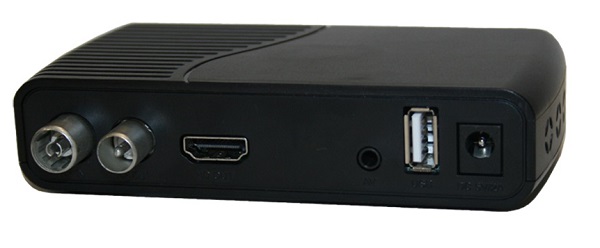

Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Именно этот выход мы используем для подключения второго телевизора. При помощи антенного удлинителя нужной длины (до 20 метров). Первый телевизор подключаем к ресиверу через AV или HDMI соединительные кабели. AV входит в комплект любого тюнера, HDMI кабель покупается отдельно.
Ну и теперь самое главное:

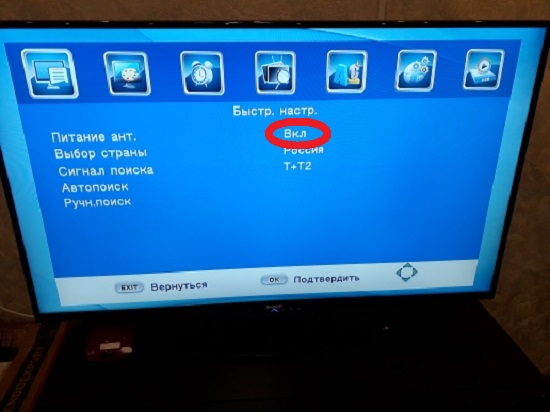

Включаем в меню первого тюнера питание активной антенны. Для этого нажимаем кнопку МЕНЮ
на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и теперь антенна работает!
Конечно, на второй телевизор придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телевизора. Особенно, если телевизоры устаревшие и ТВ приемники для них все равно купить необходимо.
Так что все очень просто. Все товары, описанные в статье, можно приобрести на сайте antenna.ru по ссылкам ниже. Жмите на картинки товара и покупайте!
Итак, если телевизор новый, то от ресивера можно просто взять сигнал с выхода, а если телевизоры не новые, от одного из них питаем антенну, а остальные выстраиваем последовательно.Точно так же поступим с третьим ресивером. С четвертым, с. а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сингнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.

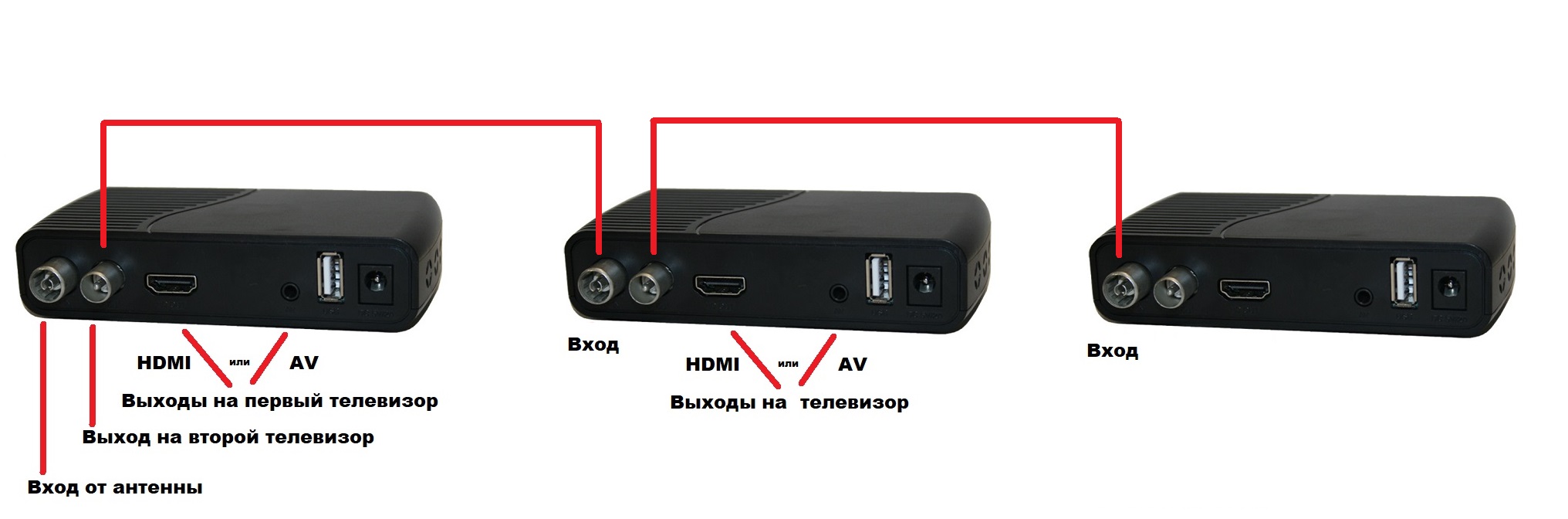

4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.
То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.
Вот как это может выглядеть:
Вопросы, которые мы обсудим в следующих выпусках:
Итак, Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая расположена, например, на улице. Именно так сделано в спутниковой антенне, так же можно сделать и с ТВ антенной.
Вот и все на сегодня. С Вами был эксперт Станислав Боуш.
