Подиум для планшета в автомобиль
Консоль для планшета на торпедо (пока мысли).
Всем привет.
Загорелся я идеей установить в Zлюку планшет.Но тут появились муки выбора «Как?»
Хотелось в подиум над центральной консолью, типа как привычно на обычном держателе.
Тут как-бы есть варианты.
1)
инфа отсюда www.drive2.ru/b/3200663/
самый красивый, но и самый дорогой — ориентировочно 1600 грн с доставкой ко мне. Плюсы — визульно как будто так шло с завода, ну и таких приблуд всего несколько, эксклюзив. Минусы — деньги надо слать авансом всю сумму в чужую страну, человеку которого не знаю. Ну и второй минус — надо резать панель и не факт что правильно угадаю, да и при продаже потенциальному покупателю это может не понравится.
2)
есть готовые рамки от корейских (возможно и не только) авто.Нашел у нас один вариант за 900 грн. Правда придется подганять по месту, но корпус похож на заводское изделие.
Был вариант сделать самому типа такого подиума. Источник тут www.drive2.ru/l/1594154/. Цена фактически бесплатно (материал есть на работе). Но в приоре имхо не будет смотреться, слижком уж громоздко.
вариант к которому случайно дошел сам сегодня, когда устанавливал вытяжную систему на кухне — сделать из пластикового колпака вытяжных систем. Вариант как по мне не столь громоздкий как 3-й. Да, надо будет поиграться, но по идее даже для меня никогда не работавшего с пластиком и шпатлевками это не вызовет особых проблем — в конце можно будет обтянуть карпетом чтоб скрыть неровности и поверху натянуть какой-то кожзам. Пока к четвертому варианту больше всего «лежит душа».
Ваши мнения, идеи?
Лада Приора Седан 2008, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — стайлинг
Машины в продаже
Комментарии 14
я просто 2й монитор на верх поставил и все) клипы смотреть в HD
www.drive2.ru/l/481540739184984954/
О, что-то типа такого варинта. Чем или как к панели фиксировал?
если честно чтоб не пилить и не сверлить заклеил на момент обычный а когда продовал убрал ее и клей сошел с легкостью
я делал на своей первой приоре так. за день сделал из стекловлокна и смолы и обиянул под алькантару. зайди ко мне есть запись на первой приоре
Ссылку на 2 вариант можно?
Гугли или по изображению или «рамка навигатора».
Ссылку на 2 вариант можно?
От Приоры 2 конечно накладка лучше будет …
А цена? Да и найти у нас нереально.
этот чувак 👆 дело написал👍 для справки:💫 накладка приора 2 стоит 4,500 р без учёта доставки 🏃
А если верх торпеды приора-2 с разборки? Просто колхозы со шпатлевкой и прочим требуют много терпения и умелых рук, а если авто ездит каждый день и стоять не может, то поверь моему опыту — лучше не начинать. Будешь долго ездить на франкенштейне, а потом получишь на выходе фигню. Был опыт изготовления подиумов под 16″ на прошлой приоре, без гаража и отрыва от работы. В итоге получил страшное говно через полгода. На этой просто приобрел готовые Автосоната, и в ближайшем отпуске за пару дней внедрил. Так что есть повод хорошо подумать и оценить свои силы.
Планшет в автомобиль вместо магнитолы. Часть 2.
Всех приветствую! Подумал я в бессонную ночь — » в целом то задумка получилась с планшетом ))) «. Проблема была в планшетах купленных в 2011 или 12-ом году. Они свой ресурс выработали к сожалению.
Посему я решил опубликовать простенькую схемку так сказать «начинки» которая интегрирует планшет в машину. Здесь мы рассматриваем планшет Samsung Galaxy Tab 2, но собственно разницы нет.
Снимаем заднюю крышку планшета.
Отсоединяем три разъёма
Откручиваем рамку с АКБ от корпуса планшета. Вставляем разъёмы на место.
Далее у нас задача оттяпать разъем от контроллера и припаять провод чуток длиннее.
Аккумулятор откладываем. Нам нужен только разъём с помощью которого планшет будет получать питание. Остальные провода изолируем.
К разъёму цепляем провод который будет соединен с платой XL4015. Плюс у нас идёт от разъёма где был контроллер. Минус я прицепил к разъёму зарядки.
Комплектующие я покупал на Aliexpress. Получается дёшево и сердито.
Ссылка на плату: aliexpress.ru/item/125817…042311.0.0.264d33edjPBdAe
Можно приобрести плату на которой можно регулировать не только вольтаж но и ампераж:
Выбор большой. Удобно конечно с дисплеем.
Не подключая плату к планшету, соединяем плату с АКБ автомобиля и настраиваем (подкручиваем) отверточкой вольты. На планшет должно приходить 4.2 вольта. После чего можно подключать к планшету.
Далее мы берём провод OTG:
У вас он конечно может быть другим.
Аккуратно снимаем изолирующий колпачек. И разрываем красный провод.
У нас во всей этой конструкции будет подключена камера заднего вида. И если красный провод (он отвечает за заряд планшета) не порвать, то камера заднего вида работать не будет. Но о камере разговор пойдёт ниже.
Соединяем его с планшетом с одной стороны, а с другой с хабом.
Ссылка: aliexpress.ru/item/329152…ff-4566-be0c-d5a3970c89d4
Хаб обязательно должен быть активным (со своим питанием) потому как питаться он будет отдельно от зажигания. Это сделано для того чтобы планшет просыпался в момент включения зажигания.
К зажиганию хаб подключается через вот такую штучку:
На входе 12 вольт, на выходе 5 вольт 3 ампера. Соединил с прикуривателем который включается от зажигания.
Easy Cap. Ссылка: aliexpress.ru/item/329767…67-4954-81e1-a51ef208956b
К хабу мы подключаем так называемую карту захвата (EasyCap). На этой карте мы используем только желтый колокольчик. Остальное нам не нужно. К этому колокольчику мы подключаем камеру. Саму же камеру запитываем от задних ходовых огней. Чтобы при включении заднего хода активировалась камера и давала сигнал на планшет через хаб. При этом на планшете запускается программа которая собственно и выдаёт изображение на планшете.
НО! Есть одна загвоздка. У меня программа не выключается после переключения передачи на паркинг/нейтраль или драйв/первая. В программе где то в установках может есть такая функция, но её не искал.
Ну и магнитола. Я не стал углубляться до усилков и т.д. Мне достаточно магнитолы. Но она должна иметь блютуз. И звук чистый и лишних проводов нет. Сопрягаем планшет и магнитолу. Мне пришлось делать это только один раз. Потом сопряжение проходило автоматом.
К хабу соотвественно можно прицепить флэшку, клавиатуру и т.д.
Это конечно колхоз. Но зато было интересно ))). Плюс ко всему если не рукожоп, то можно добротную штуку сделать. Имея нормальный планшет будет работать как часы.
Ниже список программного обеспечения которое я использовал (есть платное ПО, но поверьте это копейки, оплата единоразовая):
1. Car Launcher — Оболочка для планшета. (меня устроила только она).
( play.google.com/store/app…tolauncher.motorcar&hl=ru ) 150 руб.
3. Яндекс навигатор — ну тут кому что нравится.
4. PC Radio — интернет радио (эту программу можно поискать на просторах интернета и поиметь PRO версию).
Мое решение для установки планшета в машине
Всем привет!
Я периодически натыкаюсь на форумах на различные посты где люди ищут или сами изготавливают подиумы для установки планшета в машину. Вначале я и сам загорелся этой идеей, но все варианты что я видел, выглядят аляповато, да и планшет получается стационарным, а мне хотелось бы сохранить его мобильность.
И я начал искать решение…
Стандартные держатели планшета отмел сразу — громоздкие, не очень удобные и, откровенно говоря, кошмарно смотрятся если планшет не установлен.
Вариант с «липким ковриком», который отлично служил в предыдущем автомобиле также отпал в силу того что к обшивке дастера он отказывался прилипать напрочь.
Использование планшета просто в нише без крепления было возможно только при размеренной езде без резких маневров и по ровной дороге иначе он падал или катался в нише (у меня 7″ таблетка). И тогда я начал поиск нестандартных видов крепления и нашел вот это:
При стоимости в сто с небольшим рублей, такой «держатель» оказался именно тем, что мне нужно. Он не давал планшету двигаться или падать и при этом я мог спокойно взять планшет в руки. И что немаловажно он компактный, не бросается в глаза и не «уродует» интерьер.

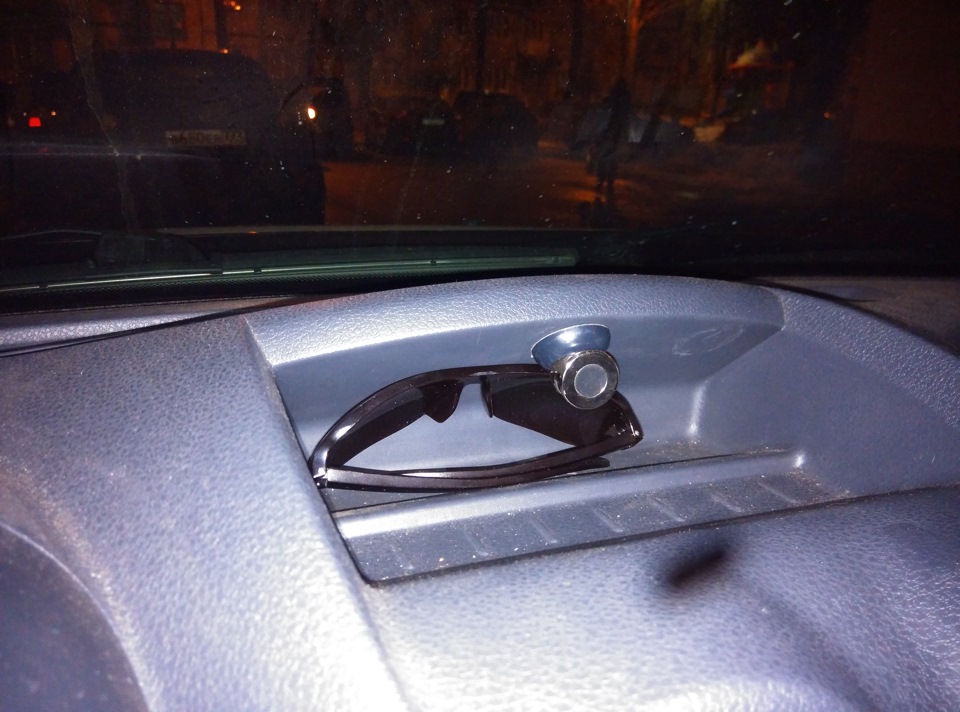

У себя в машине я его разместил так:

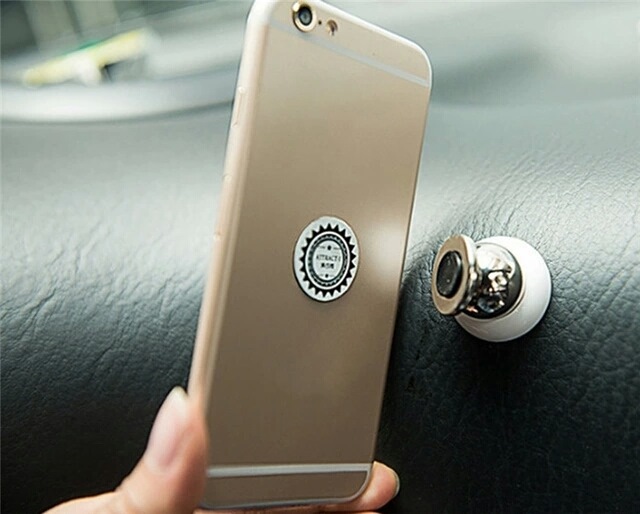

Ответная часть крепится на само устройство:
подиум под планшет
Вот что получилось после работы на 3d принтере и изготовления форм из селикона материал пластик
Метки: 3d моделирование формы из селикона детали из пластмасс
Комментарии 41
классная штука искал давно нечто подобное для логана.
на заказ делаете или можно ли где то купить готовый или типа такого?
Классно смахивает на унитаз. Готовься штрафы отстегивать.
почему то с виду вспомнился телевизор Шилялис, может помнит кто такой)))
производит двоякое впечатление — вроде полезно и удобно но в тоже время — громоздко как-то и на торпедо — мешает… а идея не плохая 🙂
Теперь жди разбитое стекло с утра и пропажу.
Пессимист ты наверное сам доволен что написал.
нет, просто у меня уже разбивали окно, переднее пассажирское.
Могут стекло разбить и вытащить все нафиг. не дай бог конечно. Идея отличная, но точно не для передней части салона. У меня ассоциации с экранами в спинках передних сидений, может туда пристроить?) Если планшет нужен именно для водителя, навигатор там например, то лучше просто держатель купить для него.
Довольно брутально смотрится. Громоздко слишком что ли. Может быть в черном цвете будет немного лучше. Обзор сильно перекрывает?
я видел подобное на мазде
чертежи от самого первого телевизора? сзади еще антенку усики прилепи, будет оригинально
Мне очень интересно — насколько затратно это получилось, если не секрет?
А сколько человек приняли участие в изготовлении?
Не плохо. А чего цвет белый?
да и обзору мешать будет
Немного громозко выглядит 🙂
Телевизор «Сапфир» возвращение в 90-е)))) Поржал от души…Как по мне так шляпа! Извини, без обид, но никак не вписывается этот ящик))))
+ по моему не туда его запердоливать нада, смотрится не то
По мне так вообще не надо никуда запердоливать!)) Планшет поставить и все, а то у народа сейчас фантазия разыграется начнут себе «Радугу» ставить!))
Не в дугу и не в тую… не девяностые, а семидесятые, монитор «осциллографа»
Ага))) Спасибо, что про 70-е поправил!)))))
Сделай в цвет и можно продавать. Идея отличная, исполнение тоже.
Купил бы, цена вопроса какая. Когда на Дастере ездил ещё ничего такого не было, а сейчас другая машина www.drive2.ru/r/nissan/524280/
отлично, но как по мне великоват, можно было немного выдвинуть в перед и опустить по ниже, сделать бурты по меньше, а то старый телик напоминает :), а вообще не знаю как вы но я центральными воздуховодами практически не пользуюсь, они у меня всегда закрыты, по этому можно планшет еще ниже опустить, а если уж они нужны то можно щели в 1-2 см сделать напротив них паралельно планшету
А я думаю в полку встроить что над бардачком) на первой фазе )
Android-car, или планшет в машине. Часть 1 — изготовление рамки.
В очередной раз у меня зашевелилось шило в заднице возникла бредовая идея. Хочу себе планшет в машину — и все! В срочном варианте был найден подходящий планшет(о нем в будущих бж). Встал вопрос о месте размещения планшета в машине. Самым простым способом было бы закрепить его на пр
исоске. Но есть ряд минусов такого решения: некрасиво, болтаются провода, никакая вандалозащищенность. Поэтому было принято решение изготовить рамку. Можно было конечно заказать люксовую рамку и приспособить в машину — но это было бы так же геморойно, как и сделать новую, но при этом дороже.
Поэтому отправляемся в гараж!
Что я использовал: Ванночка с торпеды, монтажная пена, орг-стекло, скотч, шпатлевка по пластику с стекловолокном и без, шкурки разных мастей, грунт, краска для бамперов, антигравий, прямые руки.
Технология не нова, выгоднее было бы использовать стеклоткань с эпоксидкой, но ее под рукой не оказалось(((
Снимаем ванночку с торпеды, убираем все лишнее.
Изготовил рамку из оргстекла, которая стала основой.
Далее закрыл скотчем все лишнее.постарался придать примерные очертания для рамки.
Ну и по уже ставшей «легендарной» технологии запениваем все к едрени фени)))
Рамка получилась мягковатой, поэтому решил немного усилить шпатлевкой со стекловолокном.
Далее шкурим, опять шпатлюем, потом шкурим и так круг за кругом…
Затем пришло время бежать в машину на примерку)))
После выравнивания поверхности покрываем обычной шпатлевкой по пластику и начинаем вышкуривать…
Тут мне пришла в голову мысль «а почему бы мне не сделать центральную рамку цельной?» Ну и воплотил мысль в жизнь.
Далее захотелось придать рамке текстуру. Покрыл ее антигравием.
Покрасил…
Так же сделал мета для выносных кнопок включения, громкости, назад и домой.
ну и установил в машину.
Каков итог: форма рамки меня полностью устраивает, а вот покраска — не очень. Нужно думать наз текстурой, потому что эта достаточно сильно выделяется из интерьера. Нужно думать, благо время еще есть.
Ну а далее подготовка и установка планшета. Только это чуть позже — тут возникли небольшие трудности…
