Подсветка в ручки дверей автомобиля своими руками

Подсветка внутренних ручек дверей своими руками

Перебирая в очередной раз свои запчасти, наткнулся на диоды, приобретенные года 3 назад стоимостью 5$ за жменю для подсветки ручек в салоне моей бывшей.

Подумав, а почему бы и в этой не сделать подсветку, было решено дать им жизнь.

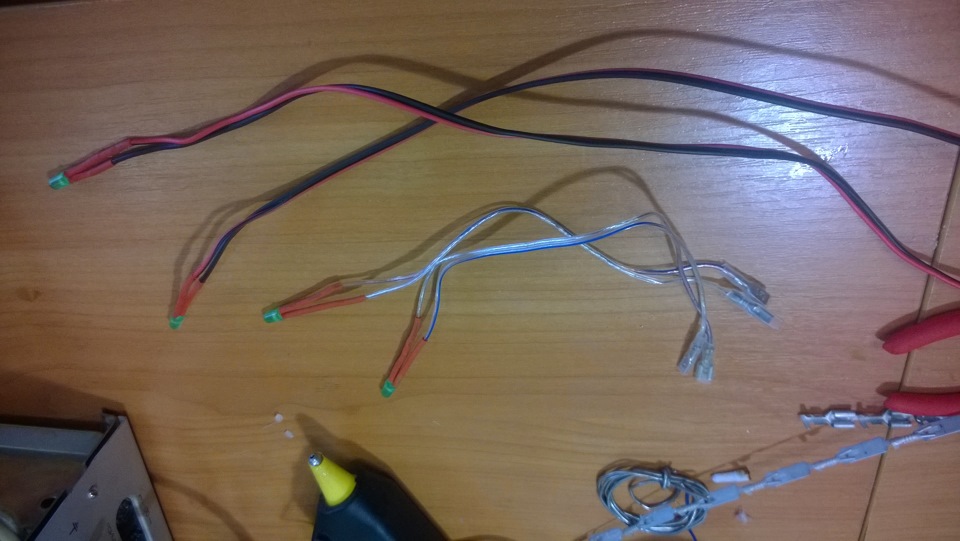

И так имеем 4 диода в ножки которых уже впаяно сопротивление, припаиваем к ним провода по сантиметров 30

Снимаем обшивку дверей и ручки, в ручках делаем отверстия под головку диода так, чтобы они прятались за серебристую часть. Иначе свет диода будет проникать в салон и ночью отвлекать от вождения

Питание для диодов берем из подсветки кнопок стекло-подъемников. Таким образом ручки будут подсвечиваться только при включении света фар (габаритов)
Минус берем с коричневого провода, плюс с белого с красной полосой

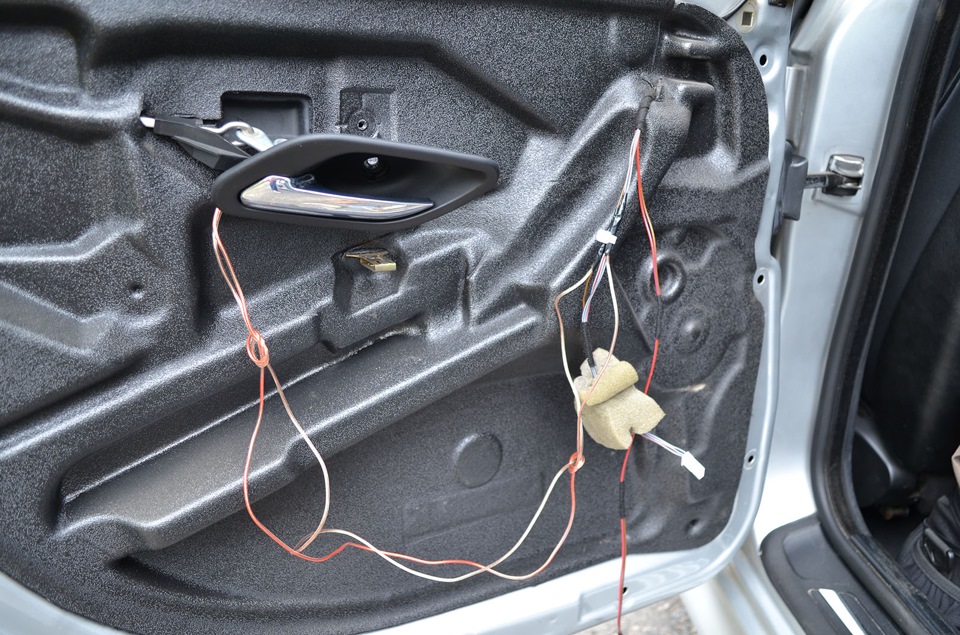

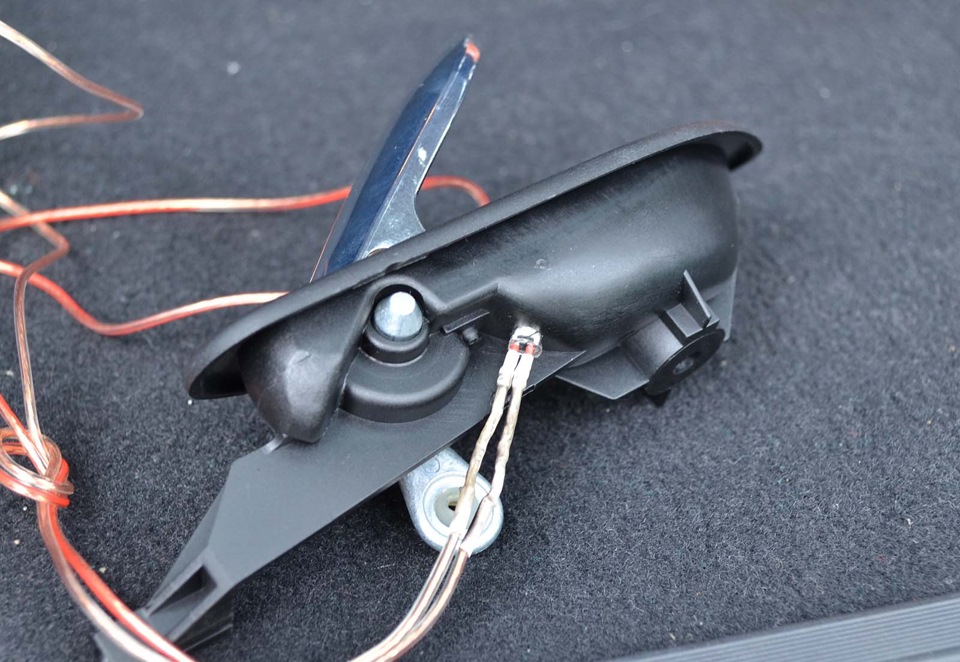

Общий вид конструкции

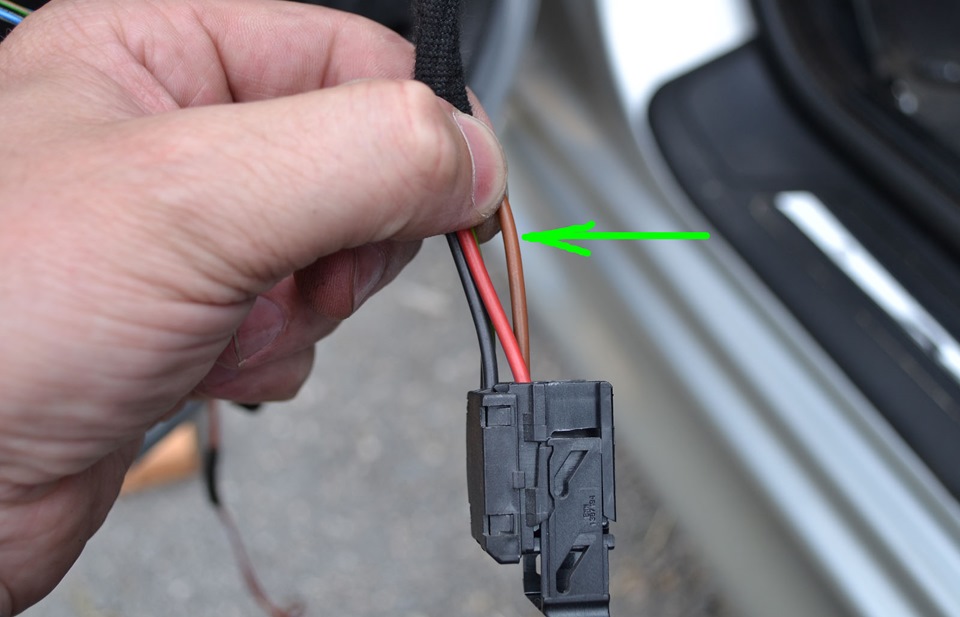

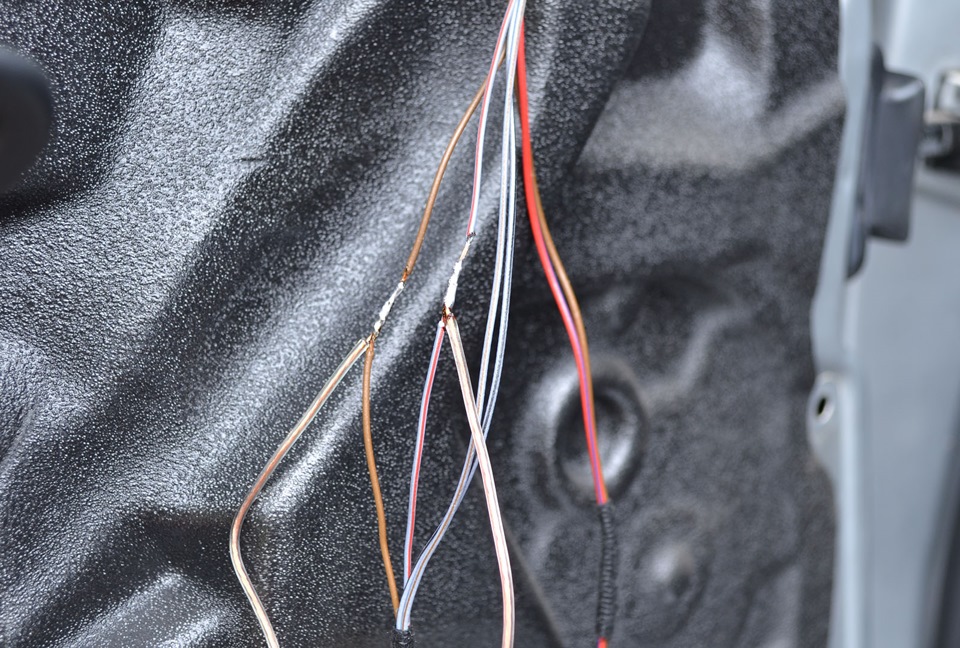

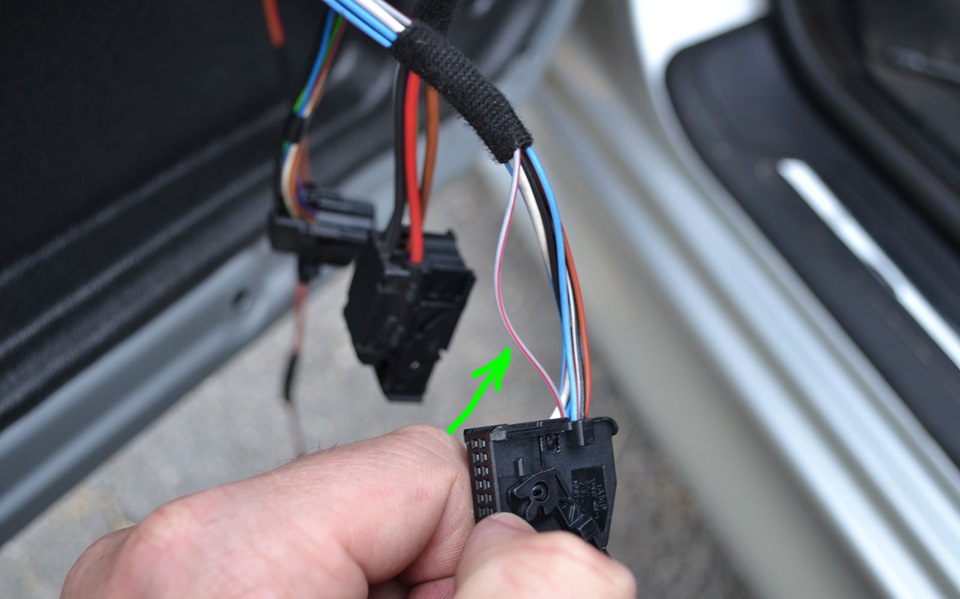

Аналогичные действия проводим со всеми дверями кроме водительской. Там немного сложнее. К двери идут три фишки. Минус берем с толстого коричневого провода одной из фишек, плюс с другой фишки, провод белый с красной полосой

Итого около 3 часов работы + экономия около 95$ (у нас комплект таких ручек стоит около 100$).
Свечение мне нравится больше чем у ручек с 38 кузова 🙂

Источник

Подсветка дверных ручек салона. Эксклюзив. Такого нет ни у кого!

А это моя гордость. Такого нет ни у кого! ☺…

Подсветка ниш ручек салона это проблема для многих. Никто толком доселе помоему так и не смог найти с ней общий язык. Пытались многие, но было плохо видно подсветку, да и диоды торчали уродливо. Вот все и отказывались от этой затеи. Например прежний владелец моего авто вообще светодиоды впихнул в ручки вот так.

Ужас. Их было видно невооруженным взглядом сидящим в салоне!
Вообщем решил я колхознуть по симу поводу, да так, чтобы слава о моей подсветке разнеслась по обе стороны Днепра ☺ И как мне кажется, я нашел способ как ее сделать оХфигительно, поскольку результатом я остался очень доволен! Не удивлюсь если я один такой, кто додумался сделать такую качественную подсветку. Получилось настолько классно, что я в прострации сидел и пялился на нее весь вечер (шучу), а барышни садясь в мою машину вечером сами делают комплиманы по поводу подсветки ручек. Вообщем смотрим эксклюзив!
Как снимать дверные карты и тянуть проводку смотрим здесь.
Напоминаю, всю подсветку в салоне я переделывал на красную. Она очень интимна и завораживающа. Следовательно светодиоды все были красного цвета. Светодиоды имеют полярность. Обрубанный конец шляпки это минус. К плюсовому концу светодиода припаиваем подобранное нами сопротивление. После недолгих примерок расположил 1 яркий рассеивающий светодиод (рассеивание в 120 градусов, 5 мм короткая шляпка 3 Вольта питание) со специально подобранных сопротивлением в 500-600 Ом (я поставил в 560 Ом) чтобы светило почти максимально ярко вот так и залил силиконом из термопистолета, купленного давеча за 20 грн. Палочку силикона на базаре подтянул за 1.5 грн.

Источник

Подсветка дверных ручек. И как подключить светодиод.

Перед тем как рассматривать параметры.
Стоит понимать, вольты — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, потому что нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого питается светодиод, было выше прямого падения напряжения светодиода. Иначе светодиод не загорит. Я так понял. Идем дальше.
Теперь по параметрам(для моего светодиода, на параметры влияет и цвет с которым он светит, поэтому ищем инфу для своего светодиода) :
1)Цифра обозначает размеры светодиода в миллиметрах. 3028 — это значит размер 3,0 на 2,8 миллиметра(как у меня), 5050 — соответственно, 5,0 на 5,0 миллиметров.(для понимания) и т.д
2)Питается мой светодиод — 20 мА=0,02 А
3)Падение (рабочее) напряжения, точно не нашел. Но обычно 2,8-3,2 Вольт. (Для расчета буду брать 3,2 вольта)
4) У светодиода есть и другие параметры, к примеру — угол свечения( на сколько свет будет рассеиваться)

Теперь переходим к расчетам.
Главное знать, что когда автомобиль заведется. Питание будет не 12, а 14-14,5 вольт. От 14 вольт и будем вести расчет. Можно поставить стабилизатор напряжения на 12 вольт и затем вести расчет, но это уже совсем другая история.Кто совсем не поймет, то что пойдет следующим шагом, то можете для расчета использовать данный сайт (cxem.net — расчет светодиодов).
Кому все-таки интересно как это делать самому, то идем дальше.

Для чего ведется расчет? И что мы вообще собрались рассчитывать? Рассчитывается — резистор и его сопротивление (из школьного курса физики, знаем, что он гасит силу тока).
Теперь про резисторы:
1) Самый основной параметр — сопротивление( тот, что мы рассчитывать собрались.) Измеряется в Ом’мах. Сопротивление того или иного резистора можно увидеть по цвету полос( не SMD — резисторы) или измерив резистор Омметром. Я же пользовался этим сайтом — cxem.net — цвет. маркировка резисторов, и омметром (мультиметром) для перепроверки.
2) Мощность резистора, которая измеряется в ваттах (Вт), и показывает, какое количество энергии резистор может рассеять без перегрева и выгорания. Мощность резистора можно увидеть по его размерам:

Расчеты приведу на картинке, для удобства:

У меня уже были прокинуты провода, и сделаны отверстия во всех ручках.Но не было самих светодиодов, кроме передней правой двери. Если будете делать, то ищите откуда взять питание. Так как у меня передняя правая загоралась, когда включалось зажигание. То скорее всего запитаны от стеклоподъемников в дверях. В любом случае вы можете запитать откуда угодно. Я посмотрел у меня провода не уходят дальше двери. Значит в двери можно где-то найти питание:

Дальше ничего писать не буду, устал уже. А просто фото:

Источник

Подсветка внутренних ручек дверей

Продолжаю до оснащать автомобиль компонентами от более престижных и дорогих марок.
В принципе всё делал одновременно, но для удобства восприятия поделил на разные тематики.

Подсветка внутренних ручек дверей служит в нашем случае скорее декоративным элементом, но это так же не плохо. Красивое внешне авто должно быть красивым и внутри.

1. Отражатели света подсветки ручки двери (световод):

Можно взять все одинаковые, так как они все одинаковые и отличие лишь в форме нижней части отражателя.

За фото световода спасибо: wolf3d2d

2. Светодиод подсветки ручки двери:

С завода идёт сразу в корпусе. Так же внутри уже впаяно сопротивление, так что дополнительного не требуется.
Цвет свечения красный. Другого нет.

За фото светодиода спасибо: wolf3d2d

1. Снимаем обшивку двери.
2. Снимаем ручку.
3. Срезаем пластиковый усилитель над ручкой.
4. Клеим малярную ленту и наносим разметку.
5. Отверстие можно сделать только гравером со сточеным кругом (больше туда ничем не подлезть).
Так же отврестие легко выравнивается так же с помощью круга.

6. Световоды в своём родном виде нам не подойдут по форме. Ручка на место не встанет.
Так что световод вставляем в проделанное отверстие и с помощью промышленного фена меняем ему форму.
Гнётся хорошо.

Слева до. Справа после.

Новый изгиб световода.

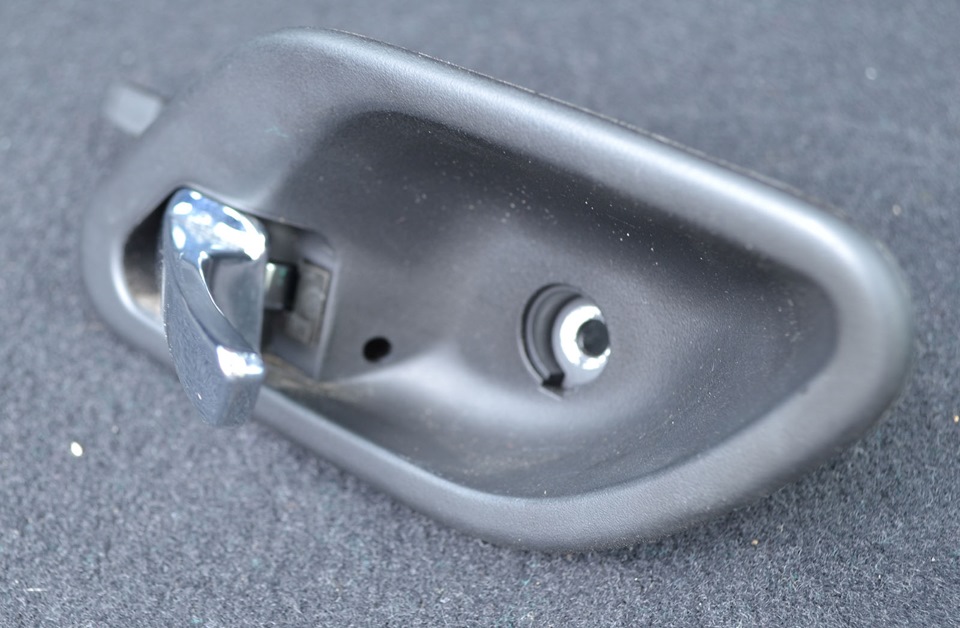

На посадочном месте выглядит так:

7. Фиксируем световод термоклеем.

9. У диода отрезаем нижнюю часть корпуса и оголяем ножки. (корпус срезаем так как мешает встать ручке на место).
Припаиваем новый разьём.
Я использовал следующий: Aliexpress

Проводку заизолировал тряпичной изолентой опять же от концерна WW и заклеил сверху световод влаго и тепло защитной лентой.

Устанавливаем ручку на место.

12. Прокидываем проводку по дверной карте.

11. Плюс появляется от датчика света или повороте переключается света в режим габаритов.
Минус постоянный с развязки минусов.
Всю проводку протянул при установке: Подсветка зоны дверей в дверных картах + индикация открытой двери

Смотрится очень гармонично и красиво.

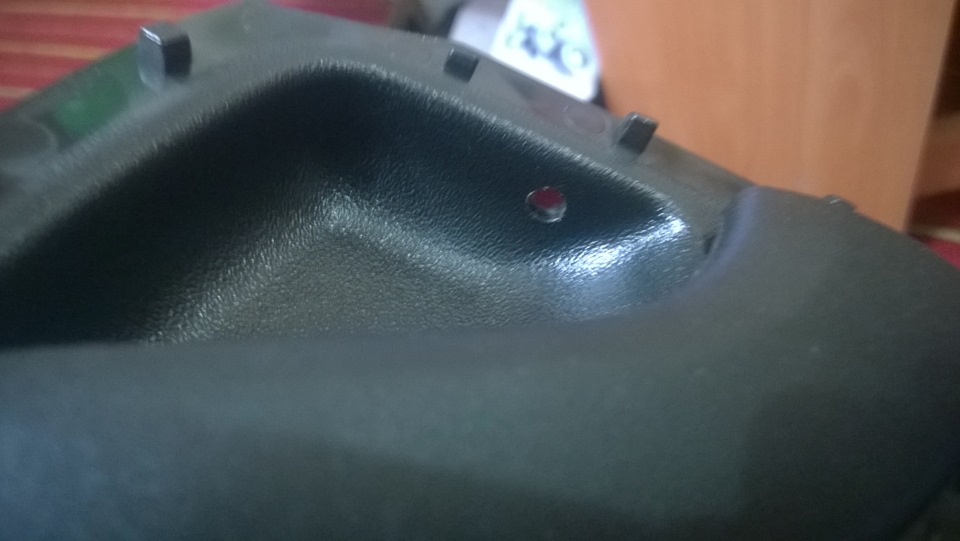

Ручка слабо освещена красным свечением + над самой ручкой световод полностью залит красным.

Фотографии сильно не удались.)))

Комментарии приветствуются. Если считаете, что запись полезна. Жмите поделиться.
Все новые фото первыми появляются тут: Instagram
MLX Club URAL — Екатеринбург: Вконтакте

Источник

Подсветка ручек дверей или найди себе чем заняться

Доброго времени суток драйвчане!
Много читал и видел уже готовые записи в БЖ как делается подсветка ручек. Но решил сам подробно написать и показать как все это делается.

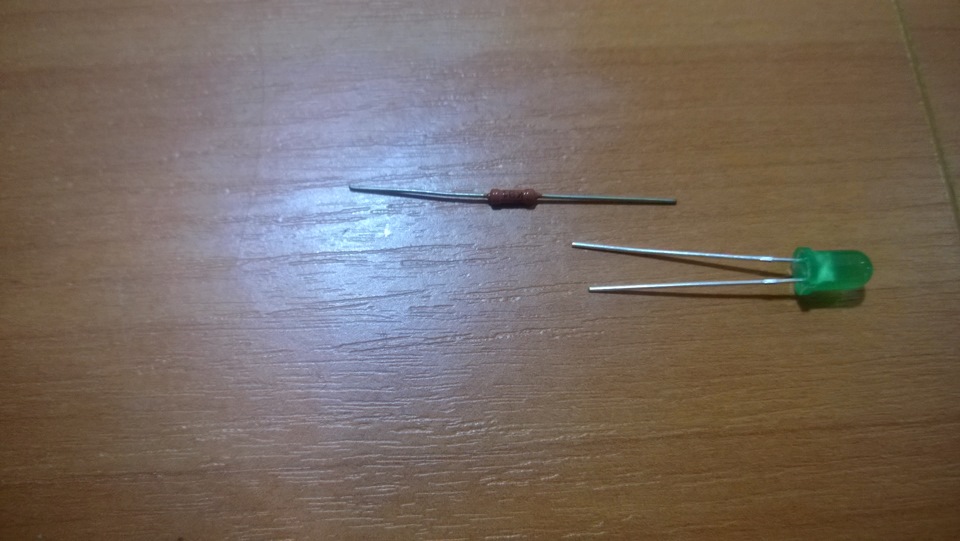

Итак первым делом было найти диоды зеленого цвета на 12 В, но увы я так и не нашел их, хотя был один вариант, но он был точечный, а я хотел именно рассеивающий. Недолго размышляя я решил купить диоды на 3В, так как их как раз таки навалом в любом магазине радиоэлектроники. Но рабочая сеть автомобиля 12-14 В, значит нужно ограничить подаваемое напряжение для чего и были приобретены резисторы номиналом 1,4 КОм.

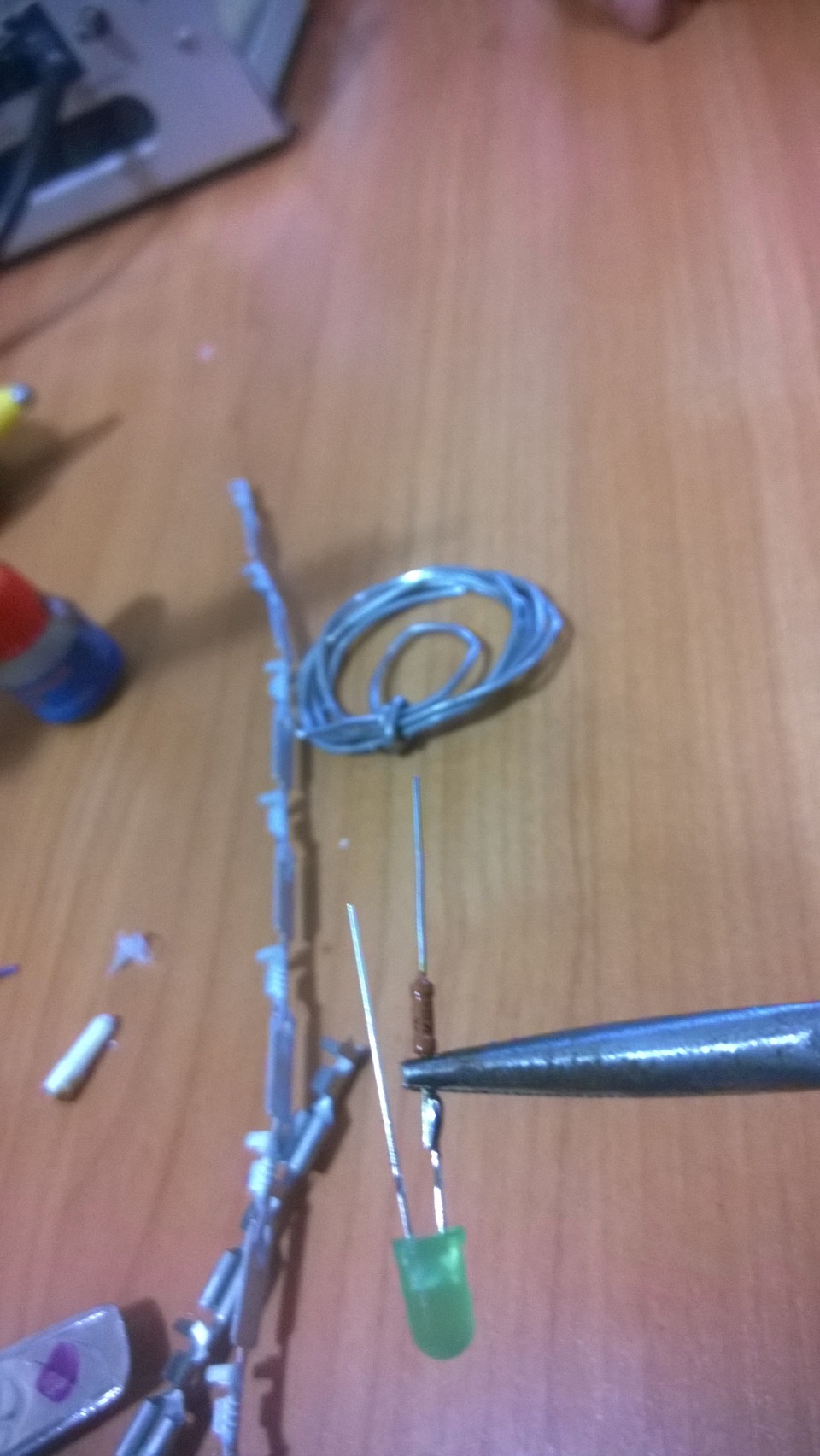

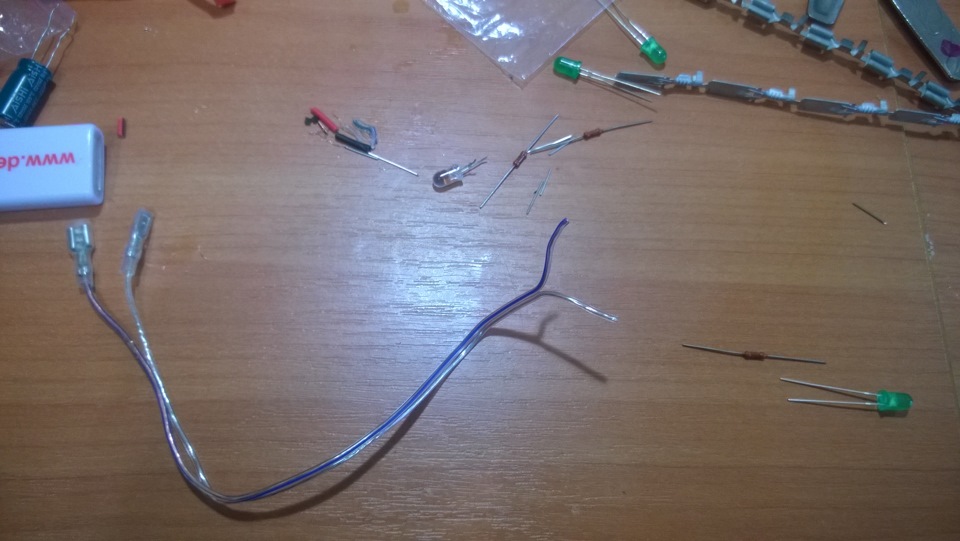

Далее последовали работы с паяльником.

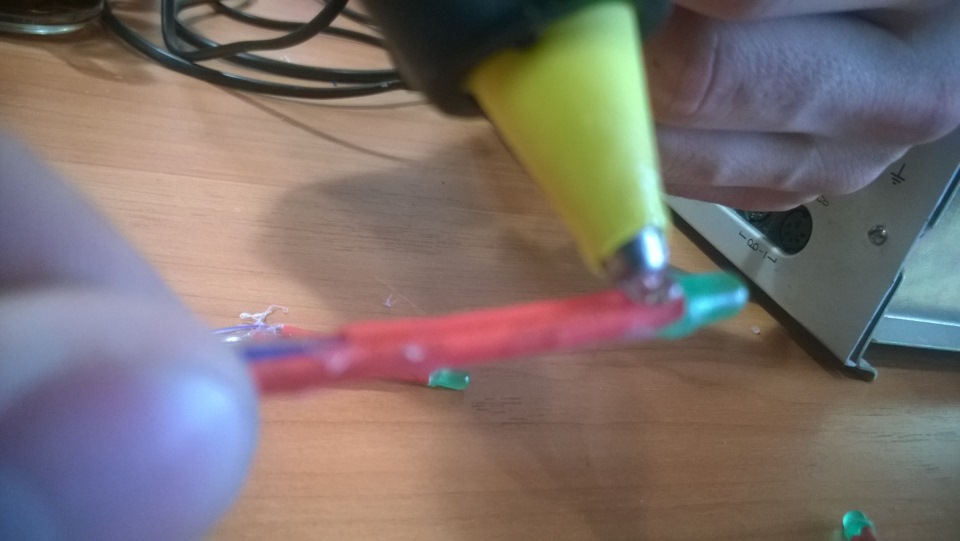

Внутрь двери часто попадает влага и контакты могут начать окислятся в последствии чего КЗ. Необходимо их защитить от воздействия внешних факторов, о чем я и позаботился.

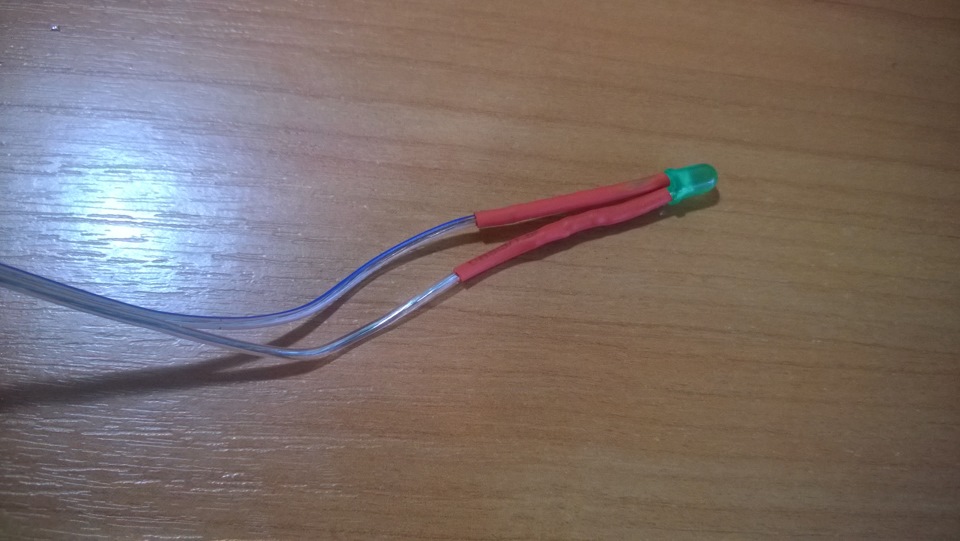

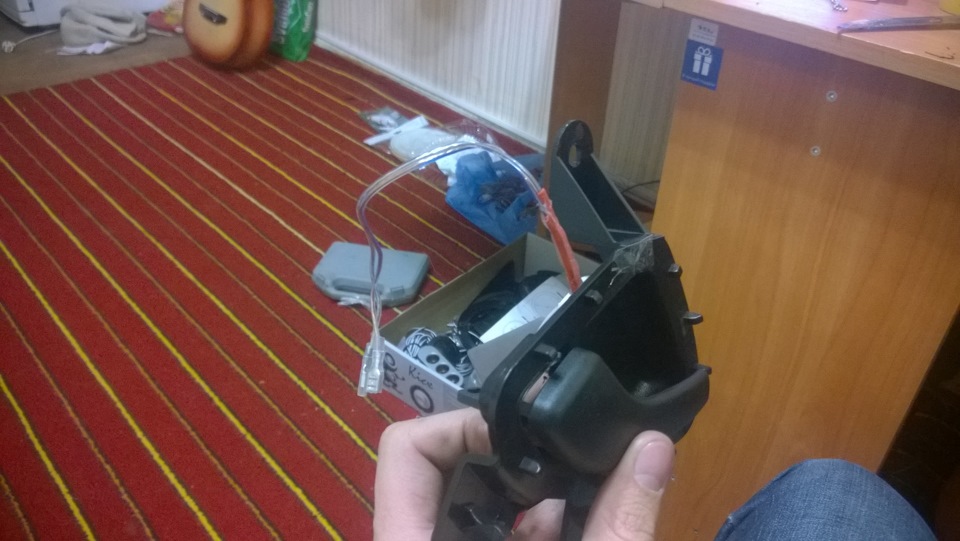

Почти готовый вид, осталось только придать жесткости что бы при монтаже не оторвать контакты да и дополнительная изоляция не помешает.

Далее необходимо разобрать обшивку дверей и вытащить сами ручки дверей. После чего нужно определиться с местом, где будет стоять диод. Исходил из того что, хотя диод и матовый все равно может слепить, а значит его необходимо поставить по направлению движения.

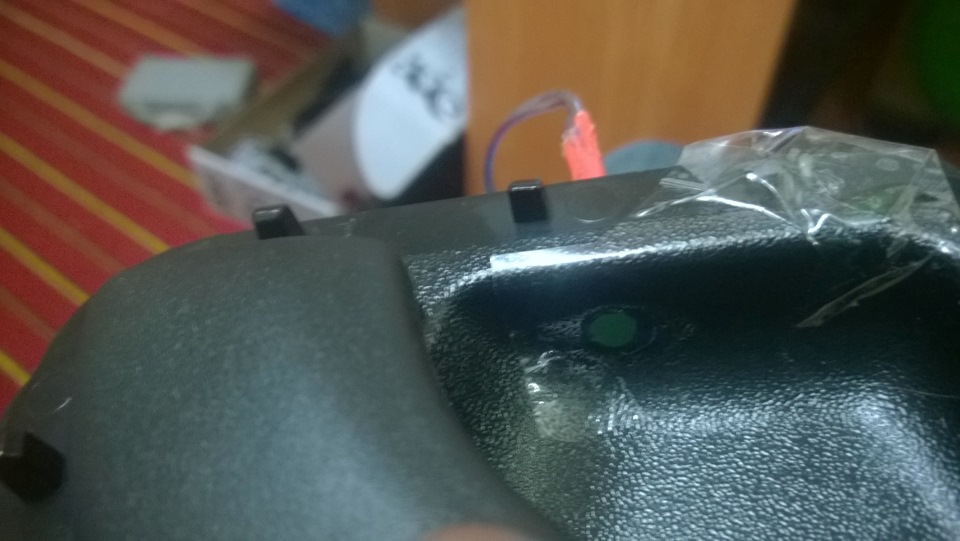

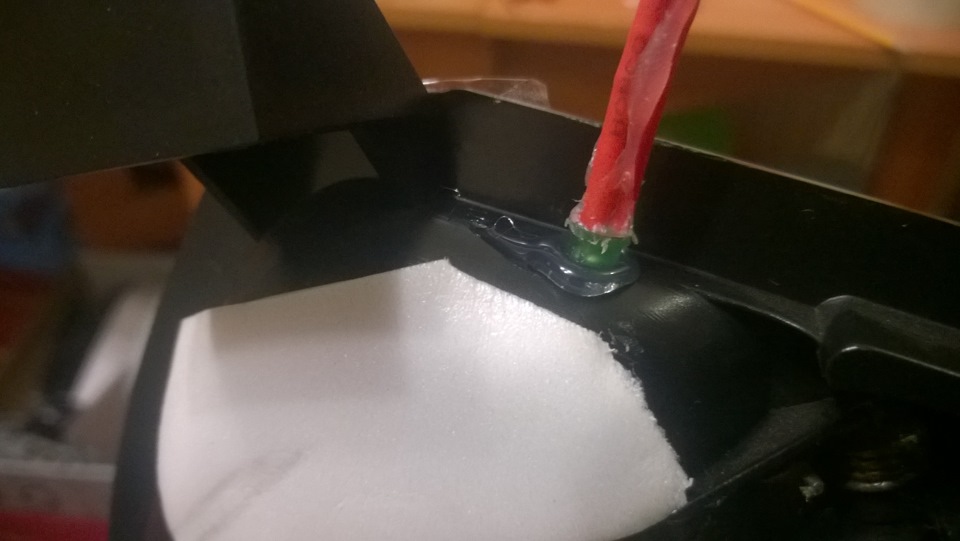

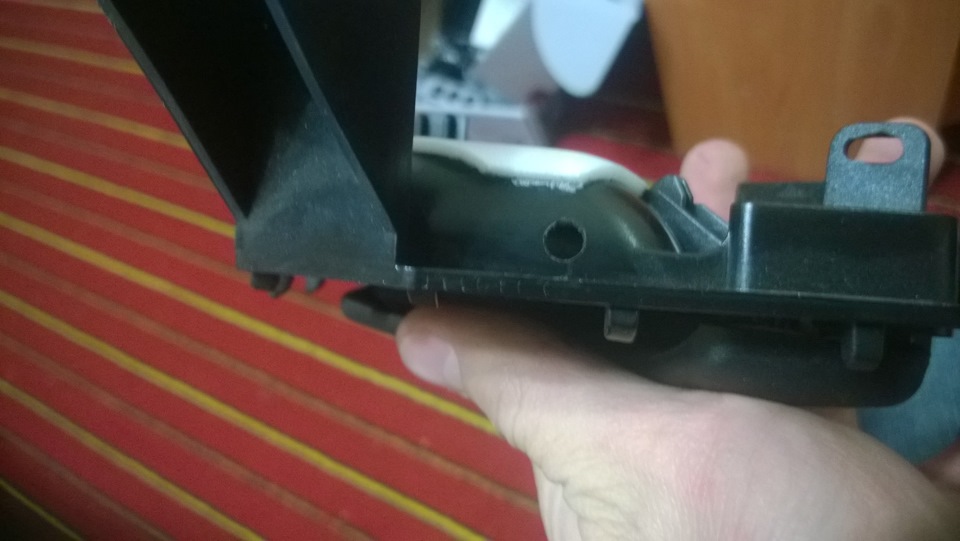

Далее устанавливаем диод в отверстие. Отверстие делалось дрелью, аккуратно не повреждая облицовочную часть. С облицовочной стороны отверстие заклеил скотчем, что бы термоклей не вытек при установке диода.

Далее устанавливаем все обратно в машину и подключаем к бортовой сети автомобиля. В этом вопросе очень повезет владельцам авто с комплектацией люкс, менее с комплектацией норма, а вот обладателям автомобиля с комплектацией стандарт повезло меньше всех. Так как нет у них электростеклоподъемников им некуда врезаться в провод, а значит придется тянуть провод с салона к двери. Ну а люксов все просто, включаем габаритные огни и мультиметром находим проводку освещения кнопок стеклоподъемников и врезаемся в них. Ну а я обладатель комплектации норма, передние двери все как у люкса, а вот на задние двери придется тянуть провод с салона.

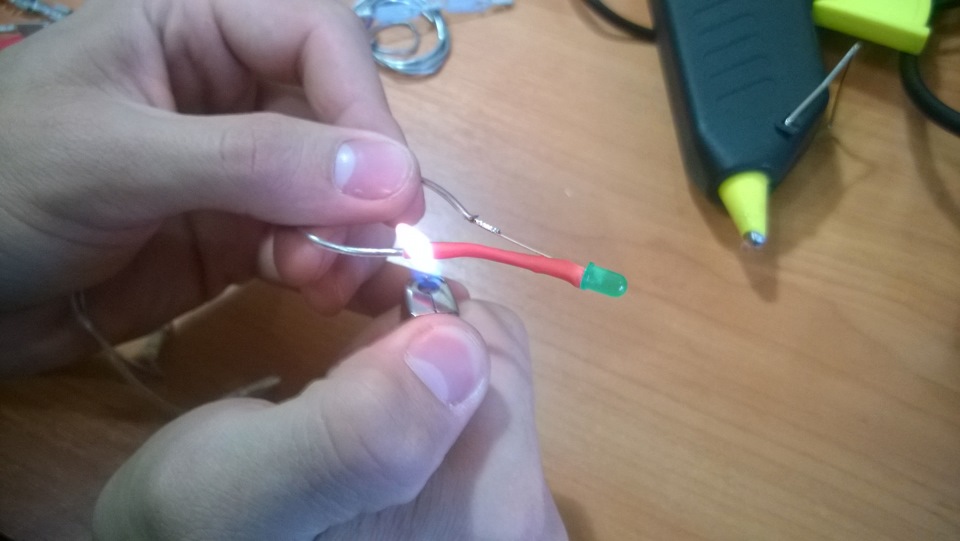

Проверяем работоспособность нашей системы.

Если все в порядке собираем обшивку дверей как было.

Готовый вид передних дверей.

Задние еще не протянул, как все сделаю будет подробный фото отчет. По поводу передних, есть небольшое свечение на переднюю панель, буду закрашивать либо сам диод или же сделаю козырек.
На этом все, всем зеленых дорог!
