Алюминиевый радиатор 500: виды, способы производства и технические параметры

В большинстве частных домах система отопления является независимой. В качестве отопительных приборов чаще всего используются алюминиевые устройства, технические характеристики которых позволяют без труда поддерживать в доме комфортную температуру воздуха, а схема подключения рассчитана на межосевое расстояние в 500 мм.

Ниже будем разбираться в причинах популярности таких устройств у владельцев частных домов, а также в их особенностях. Вы узнаете о видах и способах производства, технических параметрах и правилах выбора.

Изделие с межосевым расстоянием 500 мм

Биметаллический радиатор 500 на 80 на 80 состоит из стальной вставки и наружной алюминиевой оболочки

Виды и способ производства

Так как алюминий – металл достаточно мягкий, для изготовления радиаторов он используется не в чистом виде. Чтобы обеспечить приборам прочность, сплав разбавляется специальными кремниевыми добавками, а уже полученная масса используется для производства, как отдельных секций, так и коллекторов.

Объем секции алюминиевого радиатора 500 мм в каждой модели разный

Чаще всего при изготовлении применяется два основных способа:

Радиатор 20 на 500 на 500 – 500 мм межосевое расстояние, 500 мм – ширина прибора, 20 бар – выдерживает давление

Давайте рассмотрим тип радиатора 500 на 80 – что это:

Батарея анодированного типа

Благодаря особому способу обработки металла и внутреннему устройству, такие приборы способны устоять перед запредельными нагрузками, достигающими 70 бар. Однако их цена по карману далеко не каждому потребителю.

Радиатор алюминиевый 500 на 80 от компании «Глобал»

Технические параметры радиаторов из алюминия

Расстояние между коллекторами (осями)

В названиях, указанных на упаковках радиаторов, всегда присутствует цифра, обозначающая межосевое расстояние. Как правило, эти величины стандартны и равны, как 200 мм и 350 мм, так и 500 мм. Однако выпускаются и другие радиаторы, у которых расстояние между коллекторами варьируется от 200 мм до 800 мм.

Совет: прежде чем приобретать устройство, следует измерить высоту участка, расположенного между подоконником и полом, куда он и будет установлен.

Алюминиевые и биметаллические радиаторы 500 не рекомендуется монтировать вплотную к какой-либо поверхности. Это способно значительно затруднить циркуляцию горячего воздуха, в результате чего эффективность батареи снизится.

Совет: устанавливая радиатор системы отопления, нужно следить за тем, чтобы от подоконника и пола до радиатора оставалось не меньше 100 мм свободного пространства.
От стены радиатор также должно отделять пространство, составляющее порядка 30 мм.

Алюминиевые радиаторы отопления 500 на 100 – для систем автономного отопления с шириной секции 100 мм

О тепловых параметрах

Значительную часть теплообмена радиатора составляет лучистый теплообмен или радиация. Остальная часть тепла передается в воздух за счет конвекции или перемешивания воздушных масс. За счет особого строения радиатора отопления, т.е. ребристой поверхности, теплоотдача значительно усиливается.

Теплообмен

Алюминиевый радиатор обогревает помещение двумя способами:

Благодаря высокой степени теплоотдачи, радиаторы обладают низкой инерционностью. Это означает, что им не требуется нагревать теплоноситель до высокой температуры, а это, в свою очередь, бережет котел от износа.

Срок эксплуатации

Практически все производители алюминиевых радиаторов гарантируют потребителям, что их изделия будут служить верой и правдой от 10 до 20 лет. Более известные производители накидывают еще 5 лет.

Однако прослужить прибор способен намного дольше. Нужно лишь периодически его осматривать и вовремя устранять все изъяны. В зависимости от выбираемой модели, технические параметры радиаторов примерно такие:

Наиболее известные производители

Рейтинг биметаллических радиаторов отопления 500 на 80 так же, как и алюминиевых постоянно изменяется, сегодня больше всего востребованы:

На фото – отопительный прибор компании Faral

Rovall изготавливает изделия методом экструзии

Вывод

Любой отопительный прибор имеет свои технические параметры, в данном случае речь идет об алюминиевом радиаторе отопления с расстоянием между центрами коллекторов равным 500 мм.

Промышленность предлагает покупателям различные размеры отопительных приборов, чтобы их можно было установить своими руками максимально комфортно и в выбранном месте. Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

Источник

Топ-18 биметаллических радиаторов отопления: Рейтинг лучших моделей 2021 года

Биметаллические радиаторы — это тип батарей, которые изготавливаются из разных металлов: внутренние каналы – из нержавеющей стали, внешний теплообменный корпус – из алюминия. Нержавейка отличается стойкостью к агрессивной среде теплоносителя. Алюминий имеет отличную теплопроводность и быстро прогревается. Бывают секционные и монолитные конструкции. Используются в центральных и автономных отопительных системах.

При изучении огромного ассортимента батарей для обогрева помещений, предлагаемого на рынке теплотехники России, у потребителя нередко возникает вопрос, какой биметаллический радиатор отопления лучше выбрать для квартиры или частного дома.

Выбор биметаллических радиаторов на сегодня приобретает большую актуальность. Это происходит потому, что в одной конструкции обогревательного прибора максимально используются положительные качества двух металлов — стали и алюминия.

Такое сочетание даёт ряд преимуществ по сравнению с приборами из одного материала. Каркас из стальных водопроводных труб в оболочке из алюминиевого сплава представляет собой биметаллический радиатор, сравнимый по тепловой мощности с алюминиевыми и стальными приборами отопления, а по надёжности с чугунными батареями.

Какие биметаллические радиаторы отопления лучше подходят для каждого конкретного случая, нужно определять индивидуально. Выбирают подходящую модель, исходя из ряда критериев таких, как тип биметалла, толщина стали, тепловая мощность.

Также важное значение имеет вид модели и расчётное давление. Кроме технических характеристик, на выбор той или иной конструкции прибора влияет его стоимость и привлекательность дизайна.

Виды и сравнение конструкций биметаллических радиаторов

По способу формирования корпусов радиаторов они делятся на два вида – это монолитные и секционные приборы.

Источник

Технические характеристики алюминиевых радиаторов отопления, которые нужно учитывать при выборе радиатора

Основные технические характеристики моделей алюминиевых радиаторов отопления – информация, которую желательно знать перед их выбором и покупкой. Наряду с внешним обликом (дизайном) отопительного прибора и его стоимостью, технические данные позволяют сравнить между собой различные модели и подобрать вариант, оптимальный по основным параметрам.

Различают количественные и качественные характеристики алюминиевых радиаторов. Количественные позволяют сравнить отопительные приборы по их массогабаритным параметрам и мощности теплового потока. В свою очередь, качественные характеристики учитывают особенности конструкции и технологии изготовления.

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтверждаемых характеристик, а также методы и условия испытаний указаны в нормативной документации – российских (ГОСТ) и европейских (EN 442-2) стандартах, либо специально выпущенных и утвержденных технических условиях (ТУ).

Количество секций

Подавляющее большинство моделей алюминиевых радиаторов состоит из отдельных секций. Деление на секции позволяет подобрать прибор необходимой мощности в зависимости от площади отапливаемого помещения.

Пятисекционный алюминиевый радиатор.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают в себя от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Необходимое для обогрева помещения количество секций определяется по приближенной формуле:

где S – площадь помещения, м2;

P – тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL/D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки секций. Сдвоенные радиаторы используют, если их нужно установить на расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Данный параметр (измеряется в Вт) позволяет определить, сколько секций должен иметь радиатор для обогрева определенной площади.

Отдельные секции алюминиевых радиаторов отопления.

Согласно ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», тепловая мощность определяется при следующих условиях:

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном напоре 30°С и 50°С.

Площадь наружной поверхности нагрева

Данная величина включает в себя площадь всех поверхностей радиаторной секции, которые контактируют с воздухом в комнате, включая площадь оребрения. Площадь наружной поверхности обычно составляет:

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления при конкретных условиях размещения. Также габариты отопительного прибора влияют на его тепловую мощность.

Межосевое расстояние

Межосевым называют расстояние между осями верхнего и нижнего коллектора. Среди выпускаемых серийно радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 500 мм является наиболее распространенным, а радиаторы данного типоразмера присутствуют в модельном ряде всех производителей. Компания Global производит модели серии Oscar с межосевым расстоянием от 900 до 2000 мм.

Ширина секции

Подавляющее большинство моделей алюминиевых радиаторов имеет ширину секции 80 мм. Реже производят секции шириной 70 мм, 100 мм и других значений.

Глубина

Данная величина определяет монтажное расстояние от оси коллектора до прилегающей стены помещения. Наиболее распространены изделия глубиной 80 мм, но для увеличения тепловой мощности производители в некоторых моделях увеличивают глубину радиатора до 100 мм.

Внутренний объем секции

Один из параметров, определяющих мощность отопительного прибора. Внутренний объем секции (измеряется в литрах) зависит от высоты радиатора, а также формы и площади сечения вертикального канала. Для увеличения внутреннего объема некоторые изготовители производят модели с овальным сечением канала (радиаторы Royal Thermo).

Вертикальный канал овального сечения.

Масса секции

Масса секции включает в себя вес лакокрасочного покрытия, а также усредненную массу прокладок и ниппелей. Иногда в паспорте на изделие указывают удельное значение массы (материалоемкость), которая измеряется в кг/кВт.

Давление

Большинство алюминиевых радиаторов рассчитаны на рабочее давление 16 атм (1,6 МПа). Некоторые модели предполагают эксплуатацию в системах с рабочим давлением 20 и 25 атм (например, Rovall производства концерна Sira Group).

Испытательное (опрессовочное) давление, при котором радиатор не должен разрушаться, должно быть в 1,5 раза выше рабочего. Также производители указывают максимальное (разрушающее) давление, которое обычно составляет 40-60 атм, но не менее, чем в 2 раза выше рабочего.

Температура теплоносителя

Отопительные приборы данного типа рассчитаны на температуру теплоносителя 110°С. Некоторые модели (например, Rifar серии Alum) допускают эксплуатацию при 135°С.

В таблицах 1 и 2 приведены технические характеристики моделей с межосевым расстоянием 350 и 500 мм. В сравнительных таблицах указаны массогабаритные параметры, объем теплоносителя и номинальный тепловой поток секции производства 7 различных компаний.

Rifar

Royal Thermo

Konner

Ferroli

General Hydraulic

Global

Varmega

Rifar

Royal Thermo

Konner

Ferroli

General Hydraulic

Global

Varmega

Модели с межосевым расстоянием 200 мм являются наименьшими по высоте среди алюминиевых секционных радиаторов. Изделия данного типоразмера используются для установки под оконными проемами с увеличенной площадью остекления. Сравнительные характеристики приборов данного типоразмера приведены в таблице 3 и включают в себя данные по изделиям трех производителей.

Varmega

Sira

Konner

Качественные характеристики

Перед приобретением отопительного прибора следует изучить и качественные характеристики различных моделей, показывающие особенности конструкции и технологии изготовления.

Теплоносители

В техническом паспорте на изделие должно быть указано, с какими теплоносителями допускается его эксплуатация. Также может быть указан допустимый диапазон значений водородного показателя (pH) теплоносителя. Если предполагается работа алюминиевого радиатора с незамерзающими жидкостями (антифризами), в его конструкции применяются специальные межсекционные прокладки.

Схемы подключения алюминиевых радиаторов.

Способы подключения

Стандартная секция алюминиевого радиатора имеет верхний и нижний коллекторы, допускающие один из известных способов бокового подключения. Некоторые модели отопительных приборов снабжены коллектором с нижним присоединительным патрубком, позволяющим осуществлять удобное при монтаже коллекторной системы отопления нижнее подключение.

Схема движения теплоносителя при нижнем подключении.

Метод изготовления

Секции могут быть изготовлены литьем под давлением либо методом экструзии. Экструзия представляет собой метод обработки давлением, в результате чего получается заготовка повышенной плотности. Радиаторы, изготовленные данным методом, имеют более высокую прочность, что позволяет выдерживать повышенное давление.

Алюминиевые радиаторы различных типоразмеров.

Алюминиевые секционные радиаторы хорошо зарекомендовали себя в индивидуальных системах отопления, когда домовладелец имеет возможность самостоятельно выбирать вид теплоносителя и контролировать его качество. Такие приборы характеризуются высокими теплотехническими показателями, выигрывая у биметаллических моделей благодаря более низкой стоимости. Технические характеристики алюминиевых радиаторов отопления дают покупателю возможность выбрать лучшую модель среди ряда аналогов.

Статьи по теме:

При выборе системы обогрева дома принимают во внимание много факторов: стоимость оборудования, безопасность, особенности монтажа и обслуживания.

Рассмотрим ремонт масляного обогревателя на конкретном примере.

Для отопления домов и квартир используют различные типы оборудования, в том числе и электрические приборы разной модификации. Это конвекторы.

При выборе отопительной системы для любого здания важно понимать принципы работы и особенности рассматриваемого оборудования. Это позволит подобрать наиболее.

Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

Источник

Радиаторы 500 100 что это

В России на сегодняшний день множество видов отопительного оборудования. Выбирая себе радиаторы (батарея) для отопления своей жилой или нежилой площади, первым аргументом должен быть вид отопления дома:

— Автономное отопление частного дома до 500 м2

— Автономное отопление помещений свыше 500 м2 (крышные котельные)

— Централизованное отопление в многоквартирных домах или нежилых помещениях любой площади.

Почему эти три вида?

Централизованное отопление многоквартирных домов и нежилых помещений самая проблематичная система отопления на всей территории нашей родины, давление в таких системах достигает 9 Бар (килограмм) с теплоносителем в котором присутствует химические реагенты и много грязи.

Теплоотдача батареи и цена зависит от трех факторов:

На цену больше всего влияет производитель, так как товары из Европы дороже чем наши или из Китая. Модель радиатора бывает 500/100, 500/85, 500/80, 500/70 так же 350/100 и 350/80 и самые маленькие 200/80.

Стандарт в нашей стране 500/100, чугунные батареи 500 мм по осям подводки трубопровода. Другие модели 500/85 и так далее, делаются в основном для уменьшения стоимости за одну секцию, за счет меньшего количества алюминия в ней, а на внешний вид они совершенно одинаково выглядят, производитель лукавит, зрительно выдавая за стандартный радиатор.

Сравним параметры систем отопления и радиаторов:

Вступите в группу, и вы сможете просматривать изображения в полном размере

Источник

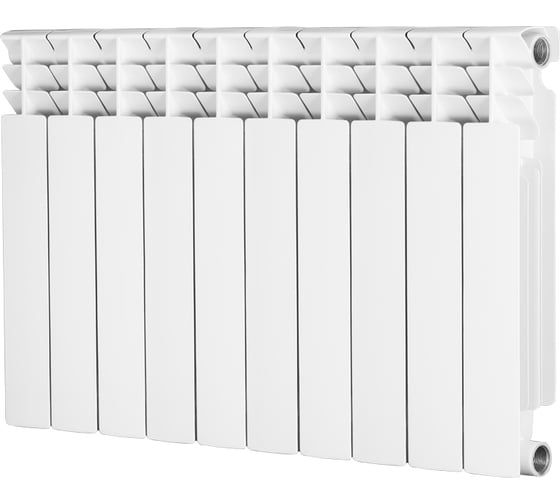

Биметаллический радиатор RADENA CN-RA CS 500/100 12 секций 009010412

10 669 р.

Спишите до 4040 р. бонусами Начислим 101 бонус

Внимание! Фото может отличаться, ориентируйтесь на технические характеристики.

Технические характеристики Radena CN-RA CS 500/100 12 секций

Вес одной секции радиатора разнится от 1 до 2 кг в зависимости от материала и ее суммарной поверхностной площади (и как следствие, объема). Вес радиатора учитывается при выборе крепежных кронштейнов для обеспечения надежного крепления на стену.

Радиатор может быть стальным, алюминиевым или биметаллическим.

Классические стальные радиаторы наиболее прочны под механическими воздействиями (удары, вибрации) и наиболее дешевы. Однако коррозионная стойкость у них наименьшая, и с годами возникнут свищи, неизбежно потребуется замена.

Алюминиевый радиатор отличается наибольшей скоростью теплоотдачи, что при одном и том же потоке горячей воды повышает удельную мощность теплоотдачи, комната будет прогреваться быстрее. Также алюминий не подвержен коррозии. Однако по прочности алюминий значительно уступает стальным стали.

Биметаллические радиаторы сделаны из ударопрочного и устойчивого к коррозии сплава, сочетающего в себе прочность стали, коррозионную стойкость и хорошую теплоотдачу алюминия и относительную легкость (легче стали). Единственный недостаток такого радиатора – более высокая цена, чем у двух предыдущих вариантов.

От данной характеристики зависит площадь, которую радиатор сможет эффективно отапливать. Требуемую тепловую мощность принято рассчитывать исходя из того, что на каждые 10 м² площади помещения необходим радиатор мощностью не менее 1 кВт.

Межосевое расстояние — это величина, равная расстоянию от входного до выходного коллектора. Эта характеристика должна быть равной или близкой к расстоянию между трубами в домашней системе отопления.
