Почему буквы U, V и W используются в двигателях переменного тока для обозначения обмоток?

Я подключаю двигатель переменного тока, и мне было интересно, была ли эта система маркировки какой-то репрезентативной? Или просто другой набор букв, как X, Y, Z?

Я не смог найти никакой информации об этом в IEC 60034-8, Вращающиеся электрические машины. Часть 8. Маркировка клемм и направление вращения или краткий поиск в Google, форумах и т. Д.

Буквы «представитель чего-то»

Для оказания помощи в предоставлении международного стандарта Международная электротехническая комиссия (МЭК) создала этот стандарт МЭК 60034-8. «Терминальная разметка и направление вращения»

Электрическая машина, соответствующая 60034-8, обеспечит вращение приводного вала по часовой стрелке для положительной последовательности электрических фаз UVW.

это «просто еще один набор букв»? Вы могли бы сказать, что они произвольно выбрали эту последовательность, последовательность, которая так же хороша, как и любая другая, НО, которой они приписали конкретное значение и значение, которое признано на международном уровне.

MotorA от поставщика A и MotorB от поставщика B, соблюдающие этот регламент и отвечающие требованиям клиента, будут заменой, которая минимизирует любое неожиданное механическое вращение

В нормативе для производства электродвигателей существуют две полит один DIN конвекции (Европа) и NEMA (АМЕРИКАНСКИЕ СТРАНЫ)

В НОРМАТИВНОМ DIN-соединении для клемм используются буквы U, V, W, которые обозначают головку катушки, а буквы X, Y, Z означают ЗАВЕРШЕНИЕ КАТУШКИ.

например 2-полюсный трехфазный двигатель имеет 6 гнезд, 3 катушки / гнездо и 6 выводов

Теперь используйте для запуска или Wey подключения одного напряжения

для начала соединения соедините (X, YZ) и соедините U (фаза 1), V (фаза 2), W (фаза 3) и дельта-соединение (U, Z), фаза 1, соединение (V, X), фаза 2, соединение (W, Y) фаза 3

Норматив DIN (НЕМЕЦКИЙ) использует первую букву U, среднее (oder) V, W (ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ) И (R) (S) (T) ДЛЯ электрических терминалов, фазы 120 °, степень R не работает, S не запускается, T является не время

Источник

Ход работы. Для повышающих трансформаторов: w1 w2(kтр > 1)

Преобразование электрической энергии в трансформаторе сопровождается малыми потерями энергии: величина КПД (η) силовых трансформаторов при номинальной нагрузке составляет η = 0,96 – 0,995 в зависимости от мощности трансформатора.

Трансформатор может находиться в нескольких режимах работы: холостого хода, нагрузочном (или рабочем) и короткого замыкания. Режим короткого замыкания, при котором его вторичная обмотка подключена к приемнику с очень маленьким или равным нулю сопротивлением, является аварийным режимом работы и его допускать ни в коем случае нельзя, так как трансформатор выйдет из строя.

Режим холостого хода (или режим ненагруженного трансформатора) возникает при разомкнутой или подключенной к приемнику с очень большим сопротивлением вторичной обмоткой.

Нагрузочный режим работы трансформатора – режим с подключенной к трансформатору нагрузкой.

Режимы холостого хода и короткого замыкания специально создаются при испытании трансформатора.

В режиме холостого хода трансформатор превращается в катушку с ферромагнитным (стальным) сердечником, к обмотке которой с числом витков w₁ подключен источник синусоидального напряжения. Опыт холостого хода проводится для определения коэффициента трансформации и мощности потерь в магнитопроводе трансформатора (потери в стали).

При номинальном первичном напряжении ток холостого хода I₁₀ первичной обмотки составляет 3–10% номинального первичного тока I_1н. При этом можно считать, что U₁ ≈ E₁₀ и U₂₀ ≈ E₂. Поэтому, измерив вольтметром первичное и вторичное напряжения в режиме холостого хода, определяют коэффициент трансформации k_тр.

Важно отметить, что при режиме холостого хода значительно снижается сos φ электрических цепей, и, следовательно, этот режим является нежелательным при эксплуатации трансформаторов.

Мощность потерь трансформатора при холостом ходе складывается из потерь в стали Р_ст и мощности потерь в проводах (потери в меди Р_м) первичной обмотки.

При холостом ходе ток I₁₀ много меньше номинального первичного тока I_1н и мощность потерь в меди ничтожна по сравнению с мощностью потерь в стали. Поэтому опыт холостого хода служит и для определения потерь в магнитопроводе трансформатора. Мощность магнитных потерь пропорциональна .

Опыт короткого замыкания нельзя путать с режимом короткого замыкания, который возникает при номинальном напряжении первичной обмотки. Как уже отмечалось, режим короткого замыкания – аварийный режим работы трансформатора. Опыт же короткого замыкания проводится при очень небольшом напряжении U_1к.з. (в диапазоне 3 – 10 % от U_1н.), которое подбирается таким образом, чтобы токи первичной и вторичной обмоток соответствовали номинальным токам обмоток.

Опыт проводится при коротком замыкании вторичной обмотки, которая замыкается на амперметр, имеющий очень низкое сопротивление. Вся мощность, потребляемая трансформатором в этом случае, практичес­ки идет на компенсацию электрических потерь при нагревании обмоток:

,

где: r₁ и r₂ – активные сопротивления первичной и вторичной обмоток трансформатора, соответственно.

На основании опытов холостого хода и короткого замыкания определяется КПД трансформатора η:

.

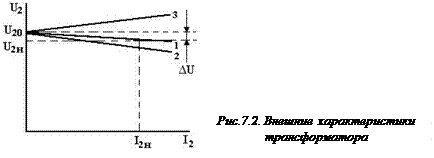

С ростом тока I₂ при U₁ = const напряжение U₂ на зажимах вторичной обмотки трансформатора изменяется. Зависимость вторичного напряжения U₂ от тока нагрузки при U₁ = const и сos φ₂ = const называется внешней характеристикой. На рис. 7.2 приведены внешние характеристики трансформатора, работающего на разные по характеру нагрузки.

Кривая 1 соответствует ак­тивному сопро­тивлению нагрузки (φ₂ = 0), кривая 2 – активно-индуктивному (φ₂ > 0), кривая 3 – активно-емкост­ному (φ₂

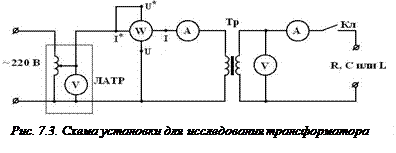

· Соберите схему для исследования трансформатора в соответствии с рис. 7.3.

· Запишите основные параметры исследуемого трансформатора.

· Установите ручку регулятора ЛАТРа в крайнее положение против часовой стрелки.

· Оставьте свободными зажимы для подключения нагрузки.

· Подключите установку к сети напряжением 220 В и проведите опыт холостого хода.

· Установите на первичной обмотке трансформатора с помощью ЛАТРа последовательно напряжения U₁₀: 50, 100, 150, 200 и 220 В.

· Занесите в следующую таблицу показания всех приборов.

· Определите значения коэффициента трансформации и потерь в стали. Полученные результаты также занесите в таблицу.

· Убедитесь в том, что потери в стали Р_ст пропорциональны .

Упражнение 2. Определение потерь в меди и коэффициента полезного действия трансформатора.

· Проведите опыт короткого замыкания при пониженном напряжении на первичной обмотке.

· Установите ручку регулятора ЛАТРа в крайнее положение против часовой стрелки.

· Замкните накоротко зажимы для подключения нагрузки. Ключ переведите в положение «Вкл».

· Вычислите ток короткого замыкания трансформатора, равный номинальному значению тока вторичной обмотки трансформатора, по значениям мощности трансформатора Р и номинальному напряжению вторичной обмотки U_2н.

· Подключите установку к сети напряжением 220 В.

· Плавно повышайте напряжение на выходе ЛАТРа до тех пор, пока амперметр, включенный во вторичную цепь трансформатора, не покажет ток короткого замыкания трансформатора.

· Показания всех приборов, а также значение потерь в стали (из Упражнения 1) при U₁ = 220 В, занесите в следующую таблицу.

· Вычислите коэффициент полезного действия трансформатора η. Результат вычислений занесите в таблицу.

Упражнение 3. Исследование работы трансформатора под нагрузкой.

· Подключите к трансформатору активную нагрузку R, в качестве которой используйте реостат, и замкните ключ Кл.

· Введите полное сопротивление реостата.

· Подключите установку к сети напряжением 220 В.

· Увеличивайте нагрузку во вторичной цепи трансформатора, изменяя сопротивление реостата. Напряжение на первичной обмотке трансформатора должно быть номинальным.

· Измерьте напряжение U₂ и мощность Р₁ при 10 – 12 значениях тока нагрузки. Наибольший ток нагрузки определяется по паспортным данным трансформатора.

· Результаты измерений и вычислений внесите в следующую таблицу.

· Повторите предыдущие задания данного упражнения с емкостной нагрузкой. Увеличение нагрузки осуществляется последовательным увеличением емкости.

· Повторите измерения при индуктивной нагрузке. Увеличение нагрузки осуществляется последовательным уменьшением индуктивности катушки.

· Постройте внешние характеристики трансформатора для разных нагрузок в одних осях координат.

· Вычислите ΔU при номинальных токах для различных нагрузок.

· Сделайте выводы по итогам проведенных опытов.

Контрольные вопросы

1. Как устроен и работает однофазный трансформатор?

2. Как используется трансформатор при передаче электрической энергии на большое расстояние?

3. Для какой цели в трансформаторах применяется магнитопровод? Из какого материала он изготовлен?

4. Как скажется на работе трансформатора понижение (повышение) питающего напряжения?

5. Почему в опыте холостого хода мощность потерь практически сводится к мощности, идущей на потери в стали?

6. Почему потери в стали трансформатора остаются практически постоянными при изменении нагрузки?

7. Как определить номинальные токи обмоток однофазного трансфор­матора, если известны его номинальные мощность и напряжения обмоток?

8. При каком условии коэффициент полезного действия трансформатора достигает своего максимума?

9. Какие потери мощности возникают в трансформаторе во время работы? От чего они зависят?

10. Как будут изменяться по величине потери в трансформаторе при из­менении частоты и напряжения в питающей сети?

11. Чем объясняется различие во внешних характеристиках трансформатора при активной, емкостной и индуктивной нагрузках?

12. Для чего применяются измерительные трансформаторы напряжения и тока? Каковы особенности их работы?

Содержание отчета

1. Наименование и цель работы.

2. Приборы и принадлежности.

3. Схемы проведенных опытов.

4. Результаты измерений и необходимых расчетов.

5. Краткие ответы на контрольные вопросы.
