Запись 49. Замена распорной планки колодок, правого ЗТЦ.

Пока возился с болтом стойки, решил поменять и правую распорную планку. Левую менял зимой, когда она лопнула и заклинила барабан. В замене ничего сложного, само собой.

На следующий день сделал пробный выезд на дачу, попробовал ручник непосредственно перед выездом, держит отменно. Проехал 300 метров, услышал сильный шум в правом колесе, понял уже, что опять планка выпала. Остановился, вышел, снял колесо, планка лежит в барабане, хоть не заклинила. Беда в том, что тормозные колодки ну никак не хотят стачиваться, соответственно не дают одеть барабан. Поэтому приходится всегда максимально планкой колодки сводить. А потом при шевелении колодок выпадает планка… Вобщем, собрал все обратно, развел планку как мог, продолжил путь…

Потом встретил одного умного человека, у него СТО своя по Daewoo. Он мне подсказал проверить ЗТЦ, мол, возможно, он закис и не дает нормально колодки разводить/сводить. Оказывается, на Нексиях такая же ерундовая планка, и, с его слов, ЗТЦ на них закисают в хлам через пару лет эксплуатации.

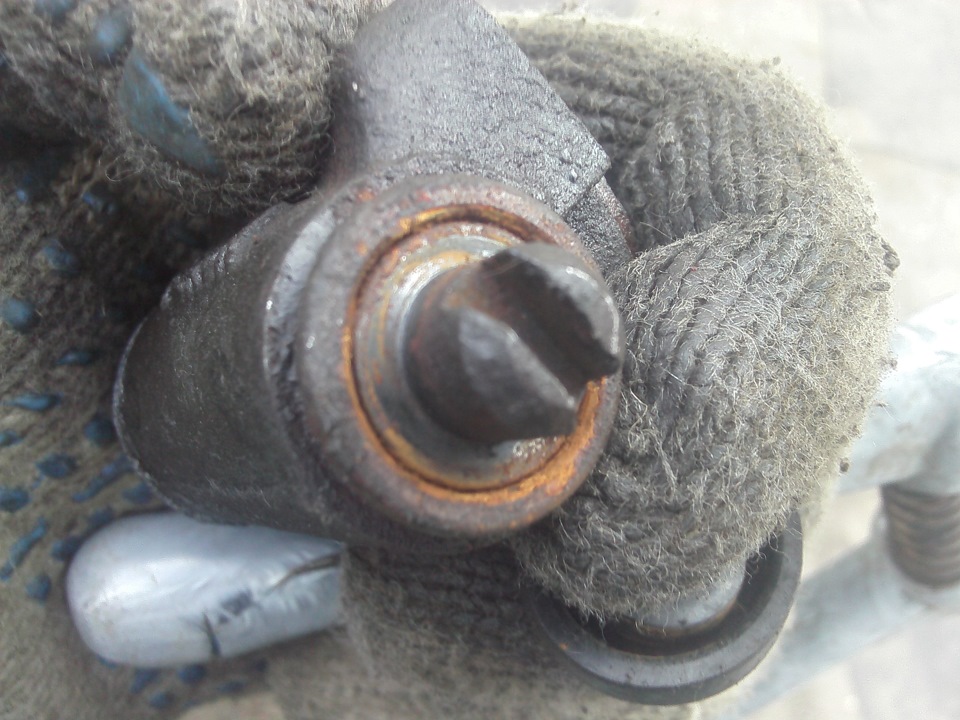

Разобрал я снова колесо, и…действительно, один шток ЗТЦ не шевелится совсем, второй худо-бедно ползает туда-сюда. Снял я ЗТЦ, он точно стоял с завода, все эти 13 лет. И тормозная трубка тоже. Трубку скрутило (так было и на левой стороне), я ее обрезал кусачками, еле сумел вывернуть из нового тормозного шланга. Оказалось, что на ней даже штуцер скисся с самой трубкой, и не вращался.

Я кувалдой пытался пошевелить шток, но он так и не сдался.

Заменил ЗТЦ, FENOX, и правую тормозную трубочку. Жутко неудобно это на Оке.

Далее приступил к регулировке колодок и подшипников ступиц. Не знаю, как у вас, товарищи, с этим обстоит. А я познал ДЗЭН! Вроде бы делал по книжке, с динамометрическим ключом, но при этом полагаясь на чутье. Итог великолепен: никаких люфтов в подшипнике, его не пережало, колесо крутится долго и великолепно. А колодки теперь разводятся очень широко, планка не выпадает, при этом подвел их так, что чуть тронешь регулировочную гайку — колесо почти клинит, чуть уберешь — снова свободный полёт. Я доволен донельзя!

Источник

Ручник #1. Разбираемся с наследством. Дефектовка.

Приманка для поста. Кто давно ищет, тот здесь и обрящет:

Ручника не было. От слова «совсем». Левый трос был сломан под углом, правый болтался оборванный у самого барабана. Ещё даже не забравшись внутрь, ещё по осени, были куплены:

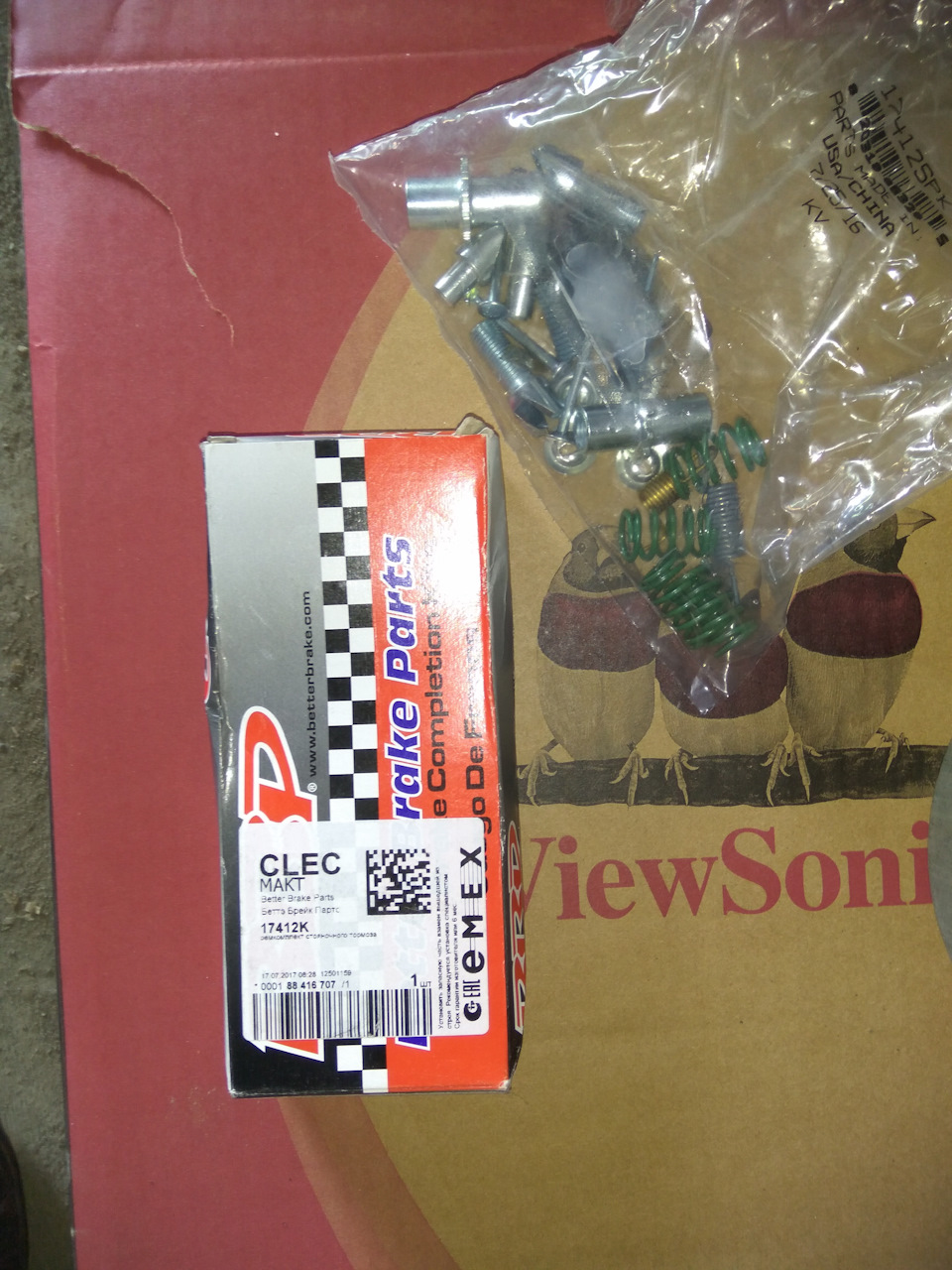

1. ремкомплект BBP (Better Brake Parts) 17412K (изучив драйв, в частности Ремкомплект для колодок стояночного тормоза автомобиля Chevrolet Lacetti, нашего содрайвера и лачеттерос DmiKyrys )

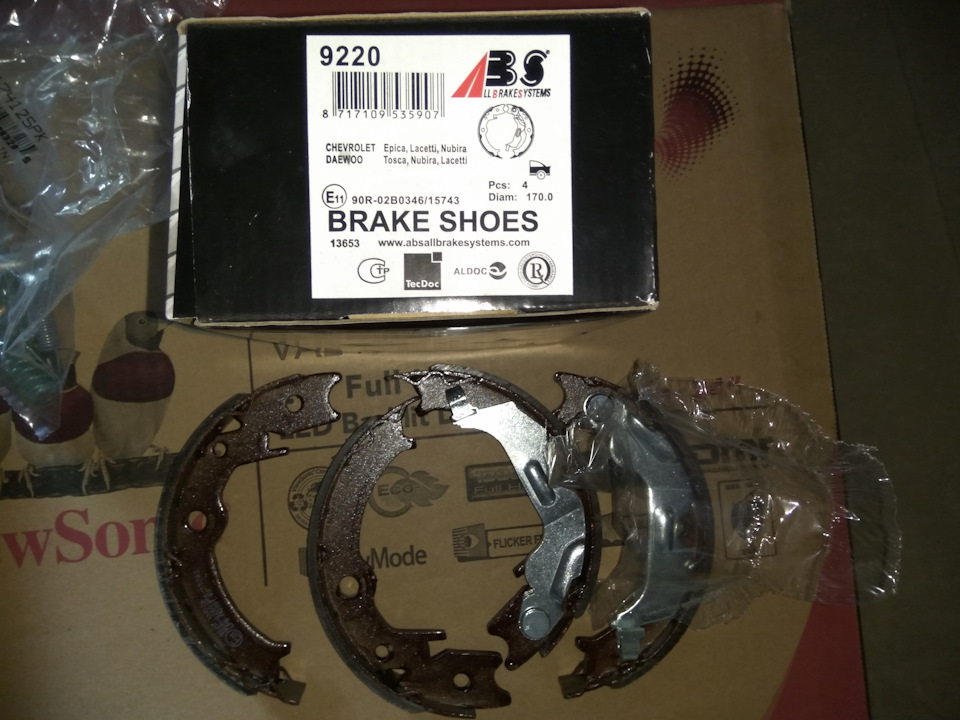

2. комплект колодок ABS 9220:

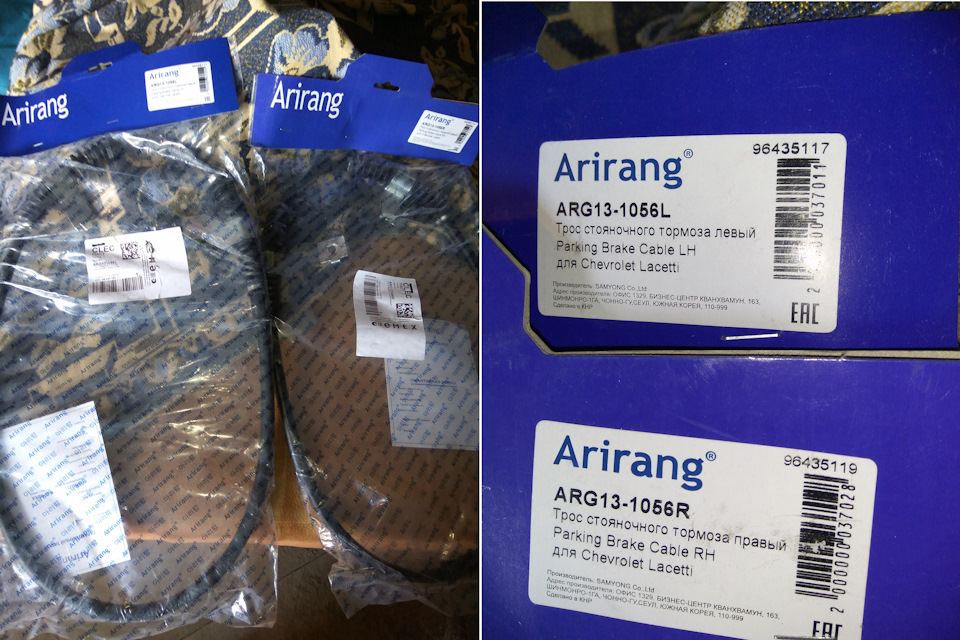

3. Тросы ручного тормоза Arirang ARG13-1056L и ARG13-1056R:

И вот в начале майских праздников я полез внутрь. Предчувствия меня не обманули — ванганул на 100500%:
ручник слева:

Вообще ничего нет, но зато как заботливо подвязан тросик! Шоб у вас пенис на лбу вырос, кто такое сделал.

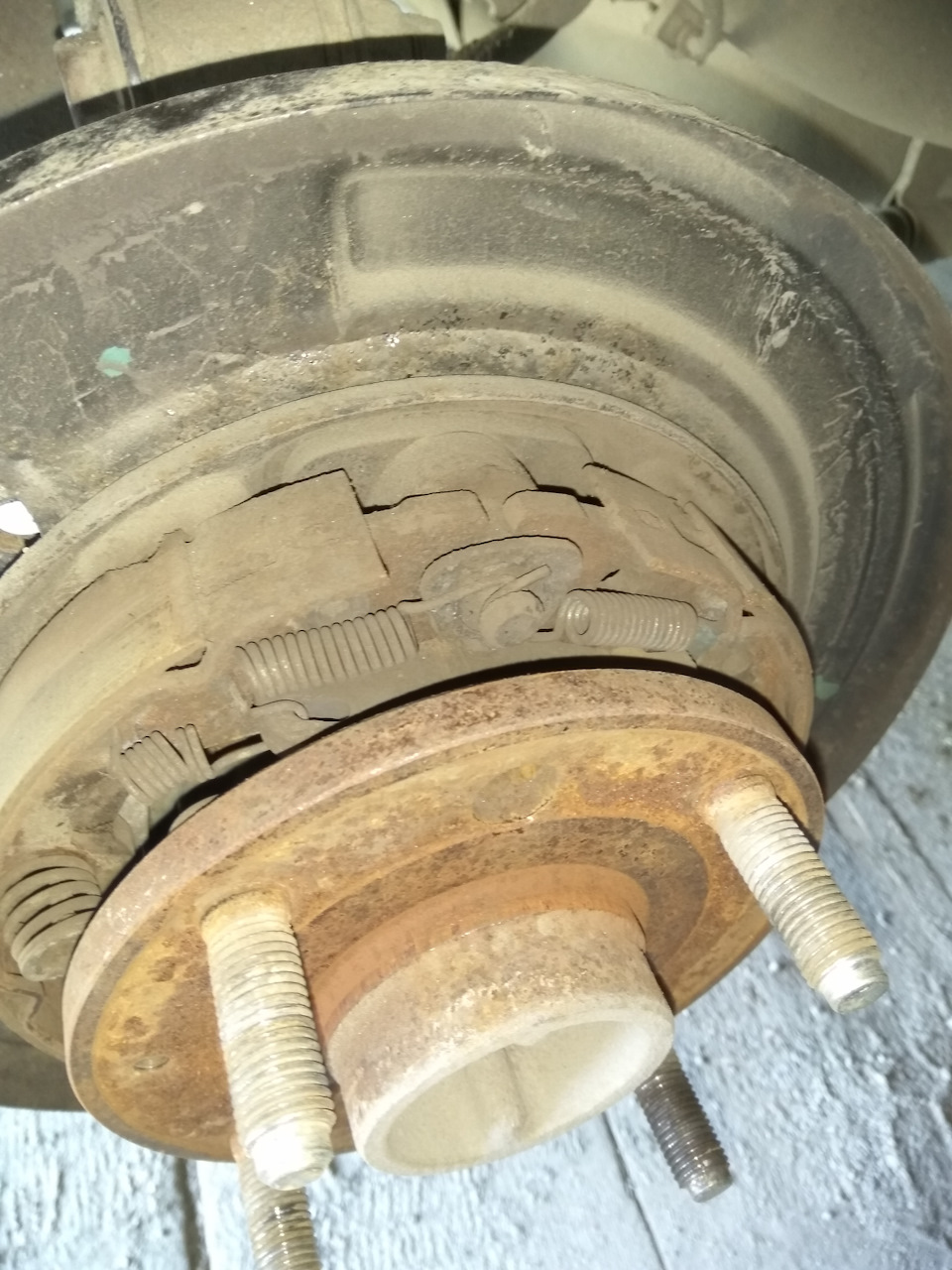

Ручник справа выглядит получше, но колодки и часть пружин под замену:

Ошибка #1
В моей предыдущей машине, Hyundai Avante XD, я тоже перебирал барабанные тормоза, а они там были полноценными барабанными тормозами — всё по хардкору, никаких дисков. И как человек, избалованный Hyundai искренне считал, что к ним можно заказать любую гайку.

Ха, ха и ещё раз — ха!

P.S. Не думайте, что у Hyundai всё хорошо. Например, ШРУС. В оригинале они только в сборе.

Я нашел ребят в питере, контора «Автофранкенштейн». Разборы Lacetti и всё такое. В разборе были планки по 400р за шт. +500р доставка.

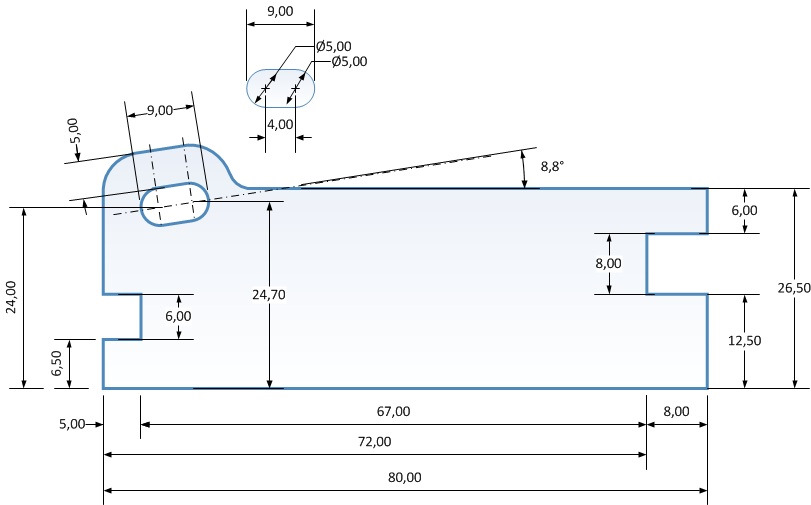

Когда планки приехали, я понял, что это не разбор. Это самодел из 5 мм железа. Размеры немного гуляют. Выдержан главный — между упорами в колодки. Хоть парни и пытались убедить меня, что резали лазером за 25 млн.руб, но для лазера характерны побежалости по краям и характерный рез, а тут их не было — но были характерные дугообразные следы, как для гидроабразивного способа. В любом случае парни молодцы, ну а для тех, у кого руки растут из правильных мест прилагаю сей чертёж, снятый мною собственноручно, в промежутках между заказом запчастей и их приходом, при помощи циркуля обыкновенного, ученического точностью 0,1мм. Впрочем, там сильно большая точность не нужна. Главный размер — между пазами по горизонтали.

Толщина железа 5 мм.

Чтобы избежать комментариев, почему угол 8.8? Хрен его знает, может он там 8 градусов, а может и 9. Я смотрел через распорную планку в экран, где у меня было Visio и возможность выставить наклон. И я его выставил. И получилось 8.8. На самом деле это тоже не так важно. Важно, что крайняя точка отверстия под натяжную пружину совпадает с плоскостью упора бокового паза в тормозную колодку.

Главный размер — 67.00 мм. Остальное можно вырезать хоть в виде фигурной звёздочки.

Шайба. Покупаете в магазине метизов узкую шайбу 12мм и растачиваете её шарошкой до 13,5мм. Это посадочный размер шайбы. Шарошкой по металлу на обычной дрели, отверстие разворачивается за 5-10 минут. Не забываем чтить промбез — плоскогубцы хотя бы.

Про барабанные тормоза вообще
Барабаны не любят, а зря. Основная претензия — много деталей, надо периодически обслуживать. Радикальное достоинство — барабанный тормоз, за счёт большой площади контакта, развивает существенно бОльшее усилие торможения, чем дисковые тормоза. Барабаны используются на автобусах, тепловозах, грузовиках и т.д, где надо оперативно остановить большую подвижнУю массу.

В КБ Daewoo, с криками: «Да мы на этом деле собаку съели. «, укурившись контрабандным неочищенным китайским опиумом, родило то, что есть:

Из важных вещей (всё для левой стороны, для правой — будет зеркально):
1. Самодельная распорная планка, не важно будете вы её делать сами или купите у монстров авторынка «Автофранкенштейн», должна вставать между колодками с минимальным зазором. Даже на родной планке есть люфт между колодками в 0,5-1 мм. Чтобы избежать лишнего шума, у распорной планки есть натяжная пружина, которая прижимает планку к правой колодке. Полукруглые верхние выемки колодок должны полностью обнимать столбик, на который надевается треугольная шайба. Распорная планка не должна при этом мешать, если мешает, надо проверить, чтобы паз распорной планки слева находился в пазе левой колодки, а с правой стороны, чтобы паз распорной планки находился на рычаге троса стояночного тормоза, он оксидированного цвета, в отличие от колодок, крашеных коричневым лаком, тогда люфта не будет.

2. Треугольная шайба (или самодельная из М12) никакой серьёзной нагрузки не несёт. Она удерживается верхними натяжными пружинами и ограничивая верхнюю часть колодки, не даёт ей провернуться, если вдруг лопнут проржавевшие солдатики или соскочат фиксирующие пружину шайбы. Грохот и неприятный шум — будут, но задние колёса хотя бы не заблокируются на скорости.

3.Нижняя пружина не только стягивает механизм снизу, но ещё и является фиксатором регулировочного механизма, предотвращающего его свободное проворачивание. Её важно правильно поставить именно в такое положение.

4. Регулировочный механизм — симметричный, т.е. один и тот же механизм можно ставить и на левую и на правую сторону. Но сама конструкция его несимметрична. Выбор направления свода и развода надо выбирать так, чтобы когда мы его вращаем через отверстие в ступице отвёрткой вверх, тормозной механизм разводился, а вращая вниз — сводился. (если я ничего не перепутал, надо книжку глянуть). Кстати, посмотрев мурзилку, я ничего не понял из того, что они имели ввиду за тормоза — можно отдельно прокомментировать.

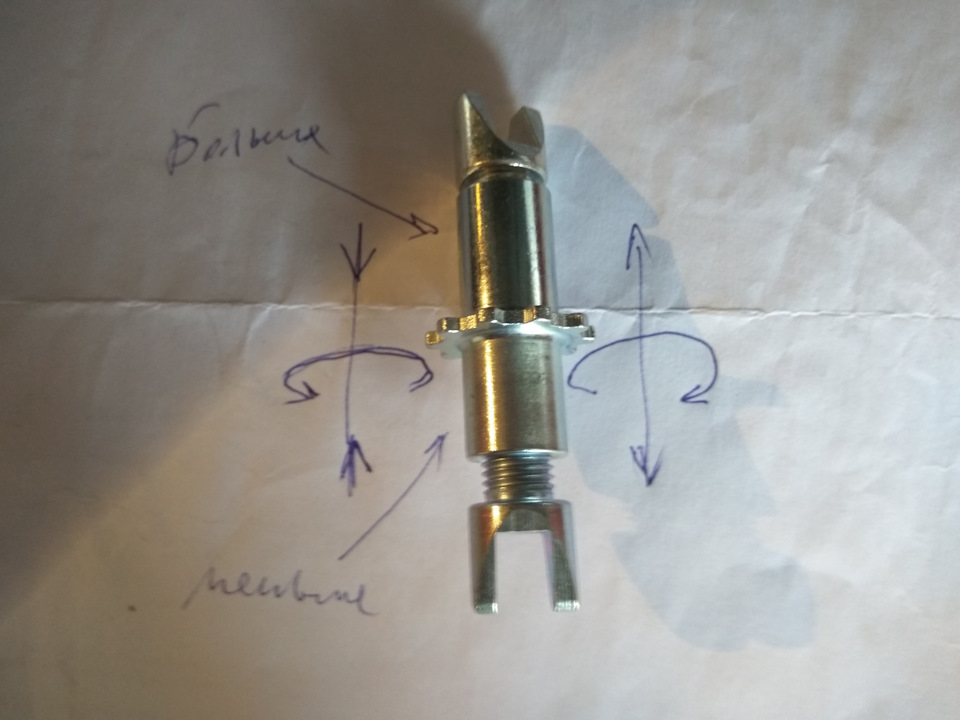

Как работает регулировочный механизм:

На самом деле не так всё плохо, потому что GM DAT на основе «не могу без слёз и сопель я глядеть на Астру Опель» сделало механизм с полностью симметричными запчастями, вы не ошибетесь, если будете их ставить направо и налево, они прекрасно зеркалятся — их надо лишь перевернуть и правильно поставить (у Hyundai Avante XD, например — несимметричный механизм, т.е. есть левые и правые детали, которые надо заказать, не перепутав. Свод колодок на Avante/Elantra XD- отдельная песня, его надо делать через отверстие винта, которым диск крепится к ступице — других отверстий не предусмотрено, нужен определённый практический навык и обычно все херачат по диску молотком).

Но треугольную шайбу с посадочным 13 мм, распорную планку и поставку тормозов в сборе — #незабудунепрощу тебе GM DAT.

В следующей части:
Почему BBP — уроды. Призвание на помощь корейских богов запчастей. Ряд приемов, позволяющих быстро выдернуть намертво закисший трос и, в одиночку, по хардкору, не снимая ступицы, собрать тормоз ручника.

Источник

Разжимная планка для чего

Надеюсь понятно объяснил.. Извините.. пришлось много писать..

распорные планки можно не правильно просто поставить,

Тросики как правило не при чем

Соответственно ручник также влияет на задние тормоза.

Т.е. надо чтобы колодки сжимаясь не отходили далеко от зеркала барабана тормозного. Для этого на ВАЗ08-10 ставится распорная планка.

Тормозной механизм заднего колеса на автомобилях ваз 2108, ваз 2109, ваз 21099, ваз 2110 барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном. Устройство автоматической регулировки зазора расположено в колесном тормозном цилиндре.

немогу понять,почему недержит,приходится двумя руками тянуть до упора,думаю скоро порву тросики!
начнем сначала!
поменял барабаны,колодки и внутрености,даже пржинки,поменял тросики ручника!поездил.думал притрется,нефига,подтянул до трех щелчков (было 5 ) толку никакого!т.к. машина с автозапуском очень срочно нужен ручник!подскажите советом!

так ведь сигналка не завязана на ручник,а на концевик ручника.просто поднимай ручник до загорания сампы на панели и автозапуск работает.заодно и колодки не примерзнут

сигналка не завязана на ручник,а на концевик ручника

утапливание поршеньков под действием пружины настолько глубокое, что при следующем торможении жидкости из главного цилиндра за 1 качек не хватит развести колодки. Т.е. надо чтобы колодки сжимаясь не отходили далеко от зеркала барабана тормозного. Для этого на ВАЗ08-10 ставится распорная планка. Т.е если мы имеем колодки номинал, барабан номинал, и планку номинал, то в сжатом состоянии колодки отходят от зеркала на

выходит, по мере износа колодок, барабана нужно просто менять распорные планки?

Смешно конечно. но это один из вариантов решения проблемы
Практически, если мы подтягиваем ручник во-время, то за счет давления планки-рычага на распорную планку увеличиваем линейный размер (расстояние между колодками). вот такое конструктивное решение.

kotmu писал(а):
Т.е. надо чтобы колодки сжимаясь не отходили далеко от зеркала барабана тормозного. Для этого на ВАЗ08-10 ставится распорная планка.

Я с Вами полностью согласен, что Вы меня поправили. Я иногда упрощаю что бы понятнее было.. Ответ был такой большой.. а с колодками и планками я так нахлебался. и так много опыта имею. и видел как сделаны некоторые инки и как там действительно автоматически..
