Регистрация электрокардиограммы что это
Техника снятия ЭКГ
Важным навыком для медицинской сестры является правильная техника снятия ЭКГ (электрокардиограммы). Напомним, что электрокардиография — это методика регистрации электрических полей сердца, возникающих в процессе его деятельности. а также их получение их графического изображения на бумаге или дисплее. Электрокардиография является информативным и неинвазивным методом исследования работы сердца — удобным и ценным для пациента и лечащего врача.
Электрокардиограмма — это графическое изображение в виде кривой, полученное в процессе электрокардиографии на бумаге или дисплее. Запись ЭКГ проводится с помощью аппаратов — электрокардиографов.
Любой электрокардиограф имеет:
Медицинская сестра допускается к работе с электрокардиографом только после обучения, лучше всего по специализации «Функциональная диагностика». Регистрация ЭКГ проводится в специально приспособленном и оборудованном помещении, а также в палате у постели больного, на дому, на месте оказания медицинской помощи, в карете скорой помощи.
Кабинет ЭКГ должен быть удален от любых предполагаемых источников электрических помех. Целесообразным является экранирование кушетки: она покрывается специальным одеялом с вшитой заземленной (!) металлической сеткой.
Портативный 12-канальный электрокардиограф с 7” сенсорным экраном.
Быстродействие и эффективность – отличительные характеристики 12-канального электрокардиографа с большим сенсорным экраном предназначен для больших объемов работы – в больницах, где..
CARDIOVIT АТ-102 plus полностью отвечает клиническим требованиям, имеет расширенный функционал (ЭКГ покоя, интерпретация, нагрузочные тесты, спирометрия, определение пейсмейкера), аккумулятор..
Электрокардиограф с сенсорным экраном MS-2015, созданный компанией SCHILLER, упрощает интерпретацию ЭКГ и оптимизирует рабочий процесс за счет функции формирования отчетов. MS-2015 предназначен для..
Техника снятия ЭКГ: алгоритм
Непосредственно перед плановой регистрацией ЭКГ пациент не должен принимать пищу, курить, употреблять возбуждающие напитки (чай, кофе, «энергетики»), нагружать организм физически.
Фиксируем в необходимой документации персональные данные пациента, номер истории болезни, дату и время снятия ЭКГ.
Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%).
Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.
К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа.
Общепринятая маркировка проводов электрокардиографа:
При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:
Чаще всего ЭКГ регистрируют в 12 отведениях:
Стандартные (двухполюсные) отведения ЭКГ
Регистрация стандартных отведений от конечностей проводится при попарном подключении электродов:
Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.
Формирование трех стандартных электрокардиографических отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения
Усиленные однополюсные отведения от конечностей
Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.
Усиленные однополюсные отведения имеют следующие обозначения:
Формирование трех усиленных однополюсных отведений от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.
Грудные отведения
Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:
Выбор усиления электрокардиографа
При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.
Регистрация ЭКГ
Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.
Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей.
Последние новости
Пусть не забудется вовек, что сделал в дни войны обычный человек. Солдат, крестьянин, юноша и мальчик. Они столь сильно верили в удачу, в страну, в себя и точно знали — Россию никому бы не отдали. Пусть в этот день взлетает ввысь салют, пускай сегодня песни тех далеких лет поют. С Днем Победы!
Приглашаем Вас принять участие в очередном мероприятии, продолжающем образовательные традиции Казанской школы травматологов-ортопедов.
В рамках конференции в формате 3D параллельно на трех экранах будут транслироваться около 30 оперативных вмешательств по большинству патологий мочевыводящих систем человека.
XII международный симпозиум по спортивной медицине и реабилитологии под эгидой Первого МГМУ им. И.М. Сеченова. 19-20 октября, Москва. Два дня, более 30 докладов, мастер-классы, выставочная экспозиция.
Консультация по оснащению медицинского учреждения
Все права защищены, копирование материалов сайта возможно только с согласия владельца сайта.
Мы работаем:
Пн.-Пт. с 9 до 17;
Выходной Сб., Вс.
ЭКГ: описание, норма и признаки патологий
Принцип ЭКГ
Работа аппарата ЭКГ заключается в том, что датчики, размещенные на теле пациента фиксируют вектор и силу электрического заряда, который создает сердце в процессе работы. Изменения вектора электрического заряда записывается на бумажной ленте в виде графика. Анализ этого графика позволяют сделать вывод о правильности работы сердца и возможных заболеваниях.
Регистрация электрокардиограммы осуществляется в:
Регистрация ЭКГ в 3 стандартных отведениях
Регистрация электрокардиограммы в 3 стандартных отведениях называется одноканальной ЭКГ. Она позволяет получить общую картину состояния сердца и используется при кардиологическом обследовании пациента при отсутствии специфических жалоб.
Определяется разность потенциалов между:
Эти отведения образуют равносторонний треугольник Эйнтховена, вершины которого расположены на электродах, размещенных на конечностях. В середине треугольника находится электрический центр сердца. Электрод на правой не используется для отведений, а предназначен для заземления.
Регистрация ЭКГ в 12 отведениях
Регистрация электрокардиограммы в 12 отведениях используется при специфических жалобах пациентов для получения дополнительной информации о работе сердечно-сосудистой системы, небольших изменениях, выявления очага ишемии или некроза, причин нарушения проводимости и ритма.
Помимо 3 стандартных отведений определяется разность потенциалов между:
Кроме этого используются шесть однополюсных грудных отведений, когда 6 электродов устанавливаются непосредственно на грудную клетку:
Регистрация данных с однополюсных грудных отведений позволяет судить о положении сердца в грудной клетке, величине желудочков, определить гипертрофию правых отделов, оценить состояние предсердий и выявить различные патологии.
Регистрация ЭКГ в 12 отведениях позволяет определить даже небольшие изменения в работе сердца, которые не покажет регистрация ЭКГ в 3 стандартных отведениях.
Что показывает ЭКГ
При наличии патологий электрокардиография может выявить:
Нормальная ЭКГ
На нормальной электрокардиограмме последовательно отображаются:
Норма интервалов составляет:
Частота сердечных сокращений рассчитывается как:
Нормой считается 50-90 ударов в минуту.
Например, если расстояние R составило 20 мм, а кардиограмма снята при скорости 25 мм/c:
ЧСС = 60/(20*0,04) = 75 ударов в минуту (в норме).
Сердечный ритм оценивается по степени ритмичности кардиограммы. В норме она должны быть повторяющейся с возможными отклонениями до 10%. Для оценки отклонений сравниваются расстояние между зубцами R-R.
При этом сердечный ритм в норме имеет синусовую природу, на что указывает зубец P, который положителен в 1 и 2 отведении и отрицателен в отведении aVR.
В основном такие показатель говорят о том, что сердце здорово. Но стоит помнить, что расшифровку ЭКГ должен делать врач, только он может поставить правильный диагноз, поэтому не стоит расшифровывать электрокардиограмму самостоятельно.
Патологии в ЭКГ
Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.
Среди заболеваний могут быть:
Аритмия
Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.
Такие особенности ЭКГ могут говорить об аритмии.
Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.
Гипертрофия предсердий
При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.
Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.
Блокада
При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.
Ишемическая болезнь
При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.
Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.
Перикардит
При своевременной диагностике и лечении пациент полностью выздоравливает.
Миокардит
При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.
При обнаружении миокардита положена госпитализация и лечение.
Тромбоэмболия
Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.
При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.
Гипокалиемия
Лечение направлено на восполнения уровня калия в организме.
Тахикардия
Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.
Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.
При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.
Инфаркт миокарда
При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.
Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.
Как проходит диагностика ЭКГ
Процедура электрокардиографии происходит безболезненно и быстро:
При суточном холтеровском мониторировании врач размещает датчики на теле пациента, которые подключены к небольшому портативному устройству, собирающими данные электрокардиографии непрерывно в течение суток. Датчики и устройство ЭКГ прячутся под одежду и пациент носит их 24 часа. Затем возвращается к врачу, снимает устройство и датчики. Доктор анализирует ЭКГ, делает выводы и ставит диагноз пациенту.
Методы ЭКГ
Расшифровка ЭКГ
Расшифровкой электрокардиограммы занимается врач, только он может выявить заболевания, поставить правильный диагноз и дать дальнейшие направления. Человеку без медицинского образования заниматься расшифровкой ЭКГ не следует.
При расшифровке электрокардиограммы диагност обращает внимание на продолжительность, амплитуду, форму, частоту, повторяемость и прочие параметры следующих элементов кардиограммы:
Когда нужно делать ЭКГ
Электрокардиографию следует делать в следующих случаях:
Стоимость ЭКГ в нашей клинике
Мы оказываем следующие услуги в области кардиологии и ЭКГ диагностики:
Записаться на ЭКГ к врачу можно через онлайн форму на сайте или по телефонам 8 (800) 350-94-58 и +7 (4872) 49-57-57.
ЭКГ: как определяется болезнь на ЭКГ, расшифровка результатов
Оглавление
Сегодня сердечно-сосудистые заболевания являются самой распространенной причиной смерти людей. Сократить смертность позволяют современные методы диагностики различных патологий. Одним из таких методов является ЭКГ (электрокардиограмма) – определение показателей сердечного ритма. Данное обследование является очень простым, неинвазивным (не травмирующим ткани) и информативным. В рамках диагностики регистрируется активность сердечной мышцы. Результаты исследования фиксируются на бумажной ленте и могут тут же оцениваться врачом.
Когда назначается диагностика?
Также исследование проводится при высоких показателях артериального давления (постоянных или периодически возникающих), нарушениях сердечного ритма, ревматизме, сахарном диабете. ЭКГ проводят при передозировке некоторыми медицинскими препаратами.
Частью обязательного обследования электрокардиограмма является при:
Существуют и другие показания к проведению ЭКГ. Вы можете получить направление на электрокардиограмму у своего врача или самостоятельно записаться на диагностику.
Как расшифровать диаграмму работы сердца?
Работа сердечной мышцы на кардиограмме представлена в виде непрерывной линии с цифро-буквенными обозначениями и различными отметками. План расшифровки ЭКГ включает анализ всего полученного графика, который может быть выполнен только специалистом. Правильно «прочесть» результаты способны не только кардиологи, но и терапевты и фельдшеры. Зачастую от своевременной расшифровки всех данных зависит не только здоровье, но и жизнь пациента.
При анализе данных специалисты обращают внимание на такие важные показатели, как:
Важно! Существуют достаточно строгие показатели нормы ЭКГ, в некоторых случаях даже малейшие отклонения могут свидетельствовать о нарушениях работы сердечной мышцы. Но исключить или подтвердить патологию может только врач.
Это связано с рядом факторов:
Определить, что значат конкретные результаты ЭКГ, может лишь специалист! Не пытайтесь сравнивать разные исследования между собой и не делайте выводы на основе отдельных данных. Поручите эту работу профессионалам! Так вы гарантированно получите правильный диагноз и не будете бояться патологий, которых у вас на самом деле нет.
Нормы ЭКГ
Нормальная электрокардиограмма здорового человека выглядит следующим образом:
Обратите внимание! Нормы указаны для взрослого человека! У детей они являются другими.
Патологии
Во время снятия электрокардиограммы можно выявить следующие нарушения:
Выделяют и другие патологические состояния. Все они требуют наблюдения у кардиолога и регулярного полного обследования, которое включает не только ЭКГ, но и проведение иных исследований. Нередко точный диагноз пациенту можно поставить только после оценки целого ряда показателей, полученных после лабораторной и инструментальной диагностики.
Как записаться к кардиологу?
Если вы планируете сделать ЭКГ и получить консультацию специалиста, вам нужно записаться на прием в нашу клинику. Для этого достаточно позвонить по Наш специалист ответит на все ваши вопросы, озвучит стоимость диагностики и особенности подготовки к ней.
Преимущества проведения ЭКГ в МЕДСИ
Не откладывайте обследование на потом даже при небольших признаках заболеваний сердечно-сосудистой системы!
Что такое ЭКГ, особенности ее регистрации, плюсы и минусы портативных устройств
Все мы не раз слышали аббревиатуру ЭКГ. Но возникают вопросы, насколько точно этот исследование, насколько информативно, что может отследить, что влияет на конечный результат?
Все мы не раз слышали аббревиатуру ЭКГ. Многие из нас даже знают как она расшифровывается. Всем нам с детства знакомо не очень приятное ощущение холодных и влажных электродов на своей груди. И первое, что нам говорят сделать, когда возникают вопросы, касаемые сердца — это электрокардиограмма. Но возникают вопросы, насколько точно этот исследование, насколько информативно, что может отследить, что влияет на конечный результат, как интерпретировать, как часто делать, какие минусы и плюсы ЭКГ.
Оптическими датчиками пульса сейчас уже никого не удивишь. Можно купить даже браслет по цене нескольких чашек кофе, который будет уметь мерить ваш пульс. Но в последнее время на рынке появляется все больше устройств с функцией измерения ЭКГ. Что это такое, маркетинговый ход или действительно полезный инструмент?
На все эти вопросы я и постараюсь сегодня ответить. Но давайте по порядку.
Что такое ЭКГ? Электрокардиогра́фия — доступная и информативная методика исследования функционального состояния сердца путем графической регистрации электрических импульсов, возникающих при сердечной деятельности. Электрокардиография представляет собой относительно недорогой, но ценный метод электрофизиологической инструментальной диагностики в кардиологии. Прямым результатом электрокардиографии является получение электрокардиограммы (ЭКГ). Именно возникновением электрических импульсов в сердце обусловлено ритмичным чередование сокращения (систолы) и расслабления (диастолы) сердечной мышцы за определенный временной диапазон.
Электрокардиограф — специальный медицинский прибор, фиксирующий импульсы, идущие от укрепленных на теле датчиков, и преобразующий их в график, т.е. электрокардиограмму, которая подлежит дальнейшему анализу врачом-кардиологом. Так как делают ЭКГ в госпитальных условиях и на дому, существуют стационарные и портативные кардиографы.
Если коротко, то электрокардиограф фиксирует суммарную электрическую активность сердца, а если точнее — разность электрических потенциалов (напряжение) между 2 точками
Основными составляющими частями прибора являются:
Современные кардиографы обладают высокой чувствительностью к биоэлектрической активности сердечной мышцы, и точностью передачи импульсных колебаний.
Цель и задачи ЭКГ Снятие электрокардиограммы проводится для правильной диагностики заболеваний сердца. С помощью данной процедуры оцениваются следующие параметры:
Причины пройти обследование ЭКГ делается в следующих основных случаях:
Помимо прочего ЭКГ могут назначит и во многих других случаях. ЭКГ обязательна перед проведением операций, ибо является одним из основных анализов, на основании которого дается допуск на проведение хирургического вмешательства.
Вид электрокардиограммы Графическая регистрация ЭКГ представляет собой ломаную линию, острые углы (зубцы) которой располагаются сверху и снизу от горизонтальной линии, на которой фиксируются временные циклы. Зубцы показывают глубину и частоту ритмичных изменений. Электрокардиограмма отражает только электрические процессы в миокарде: деполяризацию (возбуждение) и реполяризацию (восстановление) клеток миокарда.
Соотношение интервалов ЭКГ с фазами сердечного цикла (систола и диастола желудочков)
Зубцы и интервалы на ЭКГ.
Сегментом на ЭКГ называют отрезок прямой линии между двумя соседними зубцами. Наибольшее значение имеют сегменты P-Q и S-T. Например, сегмент P-Q образуется по причине задержки проведения возбуждения в предсердно-желудочковом (AV-) узле.
Интервал состоит из зубца (комплекса зубцов) и сегмента. Таким образом, интервал = зубец + сегмент. Самыми важными являются интервалы P-Q и Q-T.
Зубцы, сегменты и интервалы на ЭКГ.
Вдаваться в тему зубцов, интервалов и сегментов, а также в анализ самой ЭКГ нет смысла. Кардиологи учатся годами, чтобы верно интерпретировать этот сложный комплекс. Но общее понимание того, что такое ЭКГ и как она выглядит у вас теперь есть. Перейдем к тому, как регистрируют сами электрические импульсы с тела человека.
Снятие ЭКГ и отведения Откуда же в сердце возникает разность потенциалов? Все просто. В состоянии покоя клетки миокарда заряжены изнутри отрицательно, а снаружи положительно, при этом на ЭКГ-ленте фиксируется прямая линия (изолиния). Когда в проводящей системе сердца возникает и распространяется электрический импульс (возбуждение), клеточные мембраны переходят из состояния покоя в возбужденное состояние, меняя полярность на противоположную (процесс называется деполяризацией). При этом изнутри мембрана становится положительной, а снаружи — отрицательной из-за открытия ряда ионных каналов и взаимного перемещения ионов K+ и Na+ (калия и натрия) из клетки и в клетку. После деполяризации через определенное время клетки переходят в состояние покоя, восстанавливая свою исходную полярность (изнутри минус, снаружи плюс), этот процесс называется реполяризацией.
Электрический импульс последовательно распространяется по отделам сердца, вызывая деполяризацию клеток миокарда. Во время деполяризации часть клетки оказывается изнутри заряженной положительно, а часть — отрицательно. Возникает разность потенциалов. Когда вся клетка деполяризована или реполяризована, разность потенциалов отсутствует. Стадии деполяризации соответствует сокращение клетки (миокарда), а стадии реполяризации — расслабление. На ЭКГ записывается суммарная разность потенциалов от всех клеток миокарда, или, как ее называют, электродвижущая сила сердца (ЭДС сердца).
Схематическое расположение вектора ЭДС сердца (в центре)
Сейчас будет очень важный момент, касательно отведений и понимания о точности снятия сигнала.
Стандартная ЭКГ записывается в 12 отведениях:
Стандартные отведения (предложил Эйнтховен в 1913 году). I — между левой рукой и правой рукой, II — между левой ногой и правой рукой, III — между левой ногой и левой рукой.
Простейший (одноканальный, т.е. в любой момент времени записывающий не более 1 отведения, как на фото выше) кардиограф имеет 5 электродов: красный (накладывается на правую руку), желтый (левая рука), зеленый (левая нога), черный (правая нога) и грудной (присоска). Если начать с правой руки и двигаться по кругу, можно сказать, что получился светофор. Черный электрод обозначает «землю» и нужен только в целях безопасности для заземления, чтобы человека не ударило током при возможной поломке электрокардиографа.
Усиленные отведения от конечностей (предложены Гольдбергером в 1942 году). Используются те же самые электроды, что и для записи стандартных отведений, но каждый из электродов по очереди соединяет сразу 2 конечности, и получается объединенный электрод Гольдбергера. На практике запись этих отведений производится простым переключением рукоятки на одноканальном кардиографе (т.е. электроды переставлять не нужно).
aVR — усиленное отведение от правой руки (сокращение от augmented voltage right — усиленный потенциал справа). aVL — усиленное отведение от левой руки (left — левый) aVF — усиленное отведение от левой ноги (foot — нога)
Грудные отведения (предложены Вильсоном в 1934 году) записываются между грудным электродом и объединенным электродом от всех 3 конечностей. Точки расположения грудного электрода находятся последовательно по передне-боковой поверхности грудной клетки от средней линии тела к левой руке.
Расположение 6 грудных электродов при записи ЭКГ
12 указанных отведений являются стандартными. При необходимости «пишут» и дополнительные отведения:
Значения отведений
Для справки: величины бывают скалярные и векторные. Скалярные величины имеют только величину (численное значение), например: масса, температура, объем. Векторные величины, или векторы, имеют как величину, так и направление; например: скорость, сила, напряжённость электрического поля и т. д. Векторы обозначаются стрелочкой над латинской буквой.
Зачем придумано так много отведений? ЭДС сердца — это вектор ЭДС сердца в трехмерном мире (длина, ширина, высота) с учетом времени. На плоской ЭКГ-пленке мы можем видеть только 2-мерные величины, поэтому кардиограф записывает проекцию ЭДС сердца на одну из плоскостей во времени.
Плоскости тела, используемые в анатомии.
В каждом отведении записывается своя проекция ЭДС сердца. Первые 6 отведений (3 стандартных и 3 усиленных от конечностей) отражают ЭДС сердца в так называемой фронтальной плоскости (см. рис.) и позволяют вычислять электрическую ось сердца с точностью до 30° (180° / 6 отведений = 30°). Недостающие 6 отведений для формирования круга (360°) получают, продолжая имеющиеся оси отведений через центр на вторую половину круга.
6 грудных отведений отражают ЭДС сердца в горизонтальной (поперечной) плоскости (она делит тело человека на верхнюю и нижнюю половины). Это позволяет уточнить локализацию патологического очага (например, инфаркта миокарда): межжелудочковая перегородка, верхушка сердца, боковые отделы левого желудочка и т. д.
При разборе ЭКГ используют проекции вектора ЭДС сердца, поэтому такой анализ ЭКГ называется векторным. Если нарисовать круг и через его центр провести линии, соответствующие направлениям трех стандартных и трех усиленных отведений от конечностей, то получим 6-осевую систему координат. При записи ЭКГ в этих 6 отведениях записывают 6 проекций суммарной ЭДС сердца, по которым можно оценить расположение патологического очага и электрическую ось сердца.
Формирование 6-осевой системы координат.
Электрическая ось сердца — это проекция суммарного электрического вектора ЭКГ-комплекса QRS (он отражает возбуждение желудочков сердца) на фронтальную плоскость. Количественно электрическая ось сердца выражается углом между самой осью и положительной (правой) половиной оси I стандартного отведения, расположенной горизонтально.
Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации. Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.
То есть, простым языком, чем больше отведений мы можем зарегистрировать, тем более полной будет клиническая картина. Регистрируя лишь одно отведение мы сами себя лишаем важной информации. Но об этом подробнее немного ниже.
Касательно точности Электрокардиографы — это средства измерения. А все средства измерения должны проходить поверку, то есть некое исследование, на основании которого можно дать заключение, что конкретный прибор действительно точен в тех результатах, которые он выдает. Не знаю как за рубежом, но в России ЭКГ поверяются устройством по типу Диатест-4, которое является генератором сигналов, удовлетворяющим требованиям, как средство поверки миографов, реографов, электрокардиографов, энцефалографов, обеспечивающим установку параметров сигналов с требуемой точностью.
Что еще влияет на достоверность получаемой ЭКГ, помимо класса точности самого прибора?
Есть еще масса нюансов, которые могут повлиять на результат, полученный в результате регистрации ЭКГ.
Кроме того, следует отдельно отметить, что ЭКГ — это не панацея. ЭКГ не способна обнаружить абсолютно все виды патологий и отклонений в работе сердца. Более того, ЭКГ — это отображения работы сердца в реальном времени, а многие отклонения имеют непостоянный и периодически возникающий характер. То есть, имея какое-то отклонение в работе сердца далеко не факт, что оно проявит себя в момент регистрации ЭКГ. И в этом случае ЭКГ будет абсолютно бесполезна, даже если вы используете наиболее широкий анализ с использованием 12 отведений.
И тут подошло время поговорить о портативных устройствах для регистрации ЭКГ.

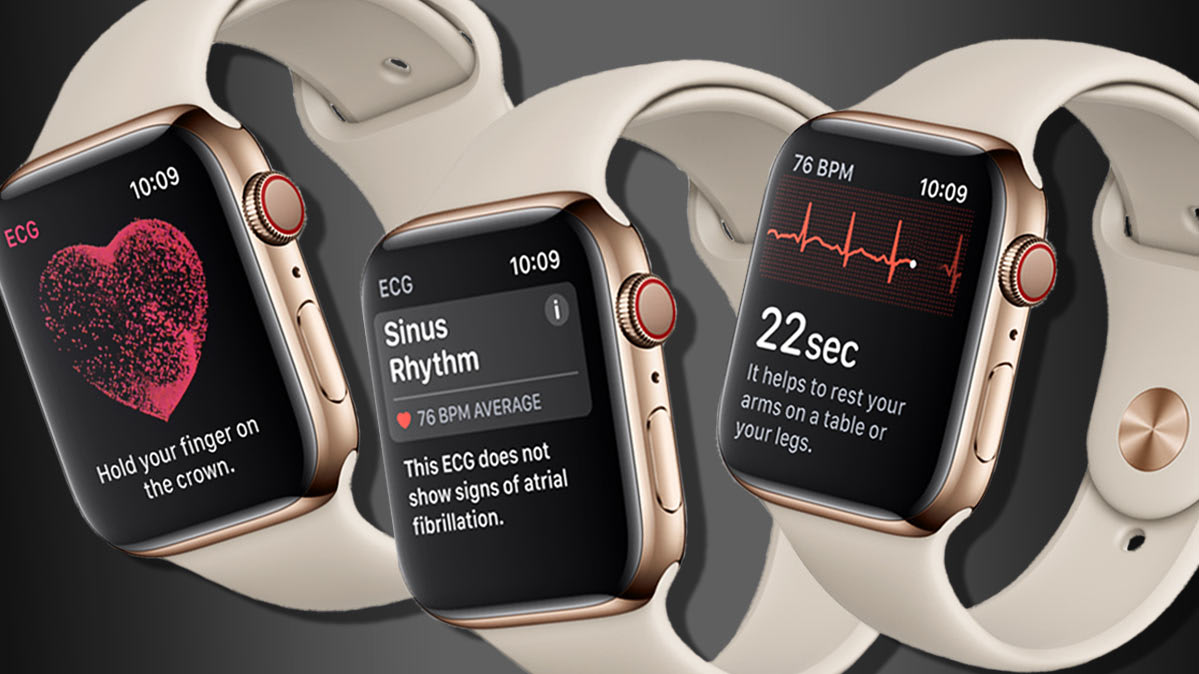

Appla Watch и аналоги Презентация последней модели Apple Watch наделала много шума. В основном по причине того, что господа представили новую функцию часов, которая позволяет снимать ЭКГ прямо с руки владельца. Чуть ли не каждую неделю на рынке появляется очередное устройство с подобной функцией, и журналисты профильных и не очень изданий величают такие штуковины прорывом инженерной мысли и новым словом в сфере самодиагностики. Но давайте разберемся как это работает и что мы получаем в итоге.
У данных часов с обратной стороны корпуса расположен специальный электрод. Для снятия ЭКГ, необходимо «замкнуть» контур между двумя руками и сердцем, т.е. нажать второй рукой на кнопку сбоку часов, что запустит функцию анализа ЭКГ. Что можно определить на основании одного отведения, измеряя потенциал между правой и левой рукой? Только ритм сердца, что может быть очень полезно для скрининга фибрилляции предсердий. После измерения ЭКГ таким способом единственное, что вы получите это ответ, что у вам нормальный синусовый ритм или фибрилляция предсердий. Фибрилляция предсердий (мерцательная аритмия, устар.) – наиболее часто встречающееся нарушение ритма сердца. Фибрилляция предсердий связана с различными сердечно-сосудистыми заболеваниями, которые способствуют развитию и поддержанию аритмии. Есть несколько форм ФП, но суть в том, что данный тип нарушения ритма может быть периодическим и не отслеживаться периодическим измерением ЭКГ с использованием всего 1 отведения. Само по себе наличие ФП не обязательно обозначает критическую ситуацию. У многих людей с ФП полностью отсутствуют какие бы то ни было симптомы, другие могут периодически испытывать учащение пульса или его нерегулярность. ФП становится опасной, когда на её фоне происходят отклонения жизненно важных показателей, когда давление у человека падает настолько, что он может потерять сознание, он может испытывать одышку, или опасно высокий пульс. Если ваш пульс превышает 100-110 ударов в минуту, вы испытываете ФП с тахисистолией. В этот момент врачи неотложки могли бы контролировать ваш пульс при помощи вводимых внутривенно лекарств. И хотя краткие периоды бессимптомной ФП могут быть неопасными, постоянная ФП увеличивает риск инфаркта, тромбов в лёгких и остановки сердца. В зависимости от факторов риска пациента, некоторым может потребоваться разжижение крови. Чем дольше ваше сердце находится в состоянии неконтролируемой ФП, тем сложнее обратить сердечные изменения.
Чего не могут Apple Watch и аналоги
Все вышесказанное относится абсолютно ко всем портативным устройствам (часам, браслетам, чехлам для телефонов и т.д.) принцип работы которых основан на регистрации изменения потенциала лишь между двумя электродами.
В целом новые Apple Watch (как и аналоги) выглядят как прекрасный инструмент, но они не относятся к аппаратам медицинского класса, и не заменят профессиональной медицинской оценки в случае появления симптомов. И даже если ЭКГ на ваших Apple Watch выглядит нормально, это не означает, что у вас нет ФП или других сердечных аномалий.
Пара мыслей к размышлению. Устройства такого рода не являются средствами измерения, они не проходят поверку, а соответственно нет никакого контроля точности данных, получаемых при таком способе регистрации ЭКГ. Кроме того не используется никаких специальных гелей для улучшения проводимости электрических импульсов через кожу, которая имеет достаточно большое сопротивление.
Так что решение приобретать такого рода устройства или нет — остается за вами.
Что же делать? Помимо обычной ЭКГ я рекомендую проводить ЭКГ под нагрузкой, т.е. на беговой дорожке, эллипсоиде, велоэргометре. Картина под нагрузкой будет еще более полной. Но такой вид анализа тоже не является панацеей. Более информативным видом исследования при паталогиях, имеющих периодический характер является использование суточного монитора или холтера. Есть еще такая штуковина, как Эхокардиогра́фия — метод УЗИ, направленный на исследование морфологических и функциональных изменений сердца и его клапанного аппарата. Основан на улавливании отражённых от структур сердца ультразвуковых сигналов. Данный метод позволяет установить состояние мягких тканей, определить толщину стенок сердца, состояние клапанного аппарата, объем полостей сердца, сократительную активность миокарда, увидеть работу сердца в режиме реального времени, проследить скорость и особенности движения крови в предсердиях и желудочках сердца.
Еще раз хочу подчеркнуть, что делая ЭКГ надо понимать, что различные патологии могут быть не обнаружены. Даже инфаркт миокарда порой не отследить на ЭКГ или ЭхоКГ. В этом случае надо делать анализ крови на маркеры повреждения кардиомиоцитов. Но это уже совсем в крайних случаях. В настоящее время наиболее убедительным маркером является тропонин. Тропонин — это белки, являющиеся компонентом тонких мышечных филаментов и частью тропонинового комплекса, расположенного в поперечно-полосатой мускулатуре.
Как часто необходимо делать ЭКГ? Я бы советовал как минимум раз в год, чтобы отслеживать состояние сердечной мышцы. Если же вы активно занимаетесь спортом, особенно циклическими видами, то лучше всего делать такого рода анализ перед началом нового тренировочного сезона и возможно в его разгар летом. Ну и стараться максимально бережно обращаться со своим сердцем и отслеживать ЧСС и вариабельность сердечного ритма, что очень полезно и информативно в период подготовки.
