Что такое рекуперация и принцип ее работы
Рекуперация тепла в доме или промышленном помещении позволяет сэкономить энергетический ресурс, затрачиваемый на использование вентиляционной системы. Данный механизм особенно полезен в условиях ограниченности теплового ресурса или невозможности обеспечить достаточно эффективное отопление помещения.
Описание и принцип работы рекуператора тепла

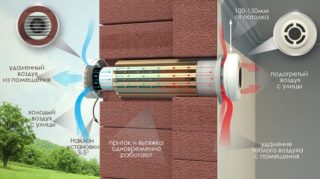

Рекуператор в вентиляции для подогрева входящего воздуха
Буквальное значение термина «рекуперация» – «возврат обратно». Рекуперация тепла в системах вентиляции подразумевает передачу его части из отработанных воздушных масс, выводимых из помещения, поступающему с улицы холодному воздуху. Последний в результате способен нагреться на 2/3 разницы между внутренней и наружной температурой. Использование рекуператора воздуха позволяет снизить затраты на обогрев и вентиляцию помещения.
Промышленные устройства данного типа функционируют на электричестве. При этом их можно оставлять включенными круглые сутки.
Принцип работы рекуператора реализуется так: воздушные массы с улицы направляются в обслуживаемое здание по вентканалу. В вентиляционной установке они проходят очистку от пыли, подогреваются и идут в помещение. Несвежий воздух из туалетов, подсобных комнат, с кухни проходит в аппарат и отдает теплоту массам, идущим извне. Осуществляется отход использованного воздуха во внешнюю среду после его охлаждения.
Аппараты снабжаются пультами управления, посредством которых можно совершать следующие действия:
Можно установить режим, при котором в определенные дни или время суток обмен воздуха осуществляется не столь интенсивно. Такой ход помогает экономить энергию.
Разновидности рекуператоров для вентиляции
Встречающиеся в продаже виды рекуператоров различаются конструкцией. Это определяет эффективность устройства, а также может накладывать ограничения на область использования.
Пластинчатый
Модели очень популярны благодаря доступной цене и высокой эффективности. Этому способствует и простая установка. Часто их приобретают для коттеджных построек, помещений коммерческого назначения. Рекуперация воздуха в них осуществляется во время прохождения через конструкцию из большого числа пластинок. Строение таких приборов предрасполагает к накапливанию конденсированной влаги, поэтому часто их оснащают затворными приспособлениями, не дающими вентилятору засасывать и направлять воду в вентканал. Зимой возникает риск появления льдинок.
Роторный
Принцип работы роторного рекуператора
Рекуператор тепла оснащен крутящимся ротором. Он осуществляет передачу теплоты между приточным и отточным путями. Скорость движения определяет показатели рекуперации. Устройства имеют высокий КПД (до 90%) и соответствующую стоимость. Используются в крупных помещениях промышленного и иного назначения. Открытость конструкции повышает вероятность перемещения запахов из отработанного воздуха в поступающий.
С промежуточным теплоносителем
Обычно в роли жидкого теплоносителя, циркулирующего между парой теплообменных элементов, выступает простая вода. Иногда используется раствор этиленгликоля. Один обменник монтируют в приточном вентканале, второй – в отточном. Жидкость подогревается отработанным воздухом и отдает теплоту приточному. Благодаря замкнутости конструкции грязь и запахи из вытяжного канала не поступают в приточный. У такого рекуператора невысокий КПД (50-60%), поэтому ставят его в тех местах, где важно исключить смешивание потоков. Обычно это подразумевает высокую загрязненность отработанного воздуха или его насыщенность вредными соединениями.
Камерный
В основе конструкции – камера, поделенная на 2 зоны перегородкой. Отработанный воздух подогревает одну из частей. Перегородка меняет направление потока воздуха так, что происходит подогрев приточных масс от теплой внутренней поверхности камеры. Устройство достаточно эффективно (до 80%), но существует вероятность попадания запахов и грязи в струю, поступающую в помещение.
Тепловые трубы
В основе этой конструкции – трубочки, наполненные фреоном. Отработанные массы, идя через устройство, передают трубам свое тепло, газ испаряется. При прохождении идущего с улицы воздуха через систему происходит конденсация пара с переходом вещества в жидкую форму. КПД такого рекуперативного устройства невысок (до 70%).
Преимущества и недостатки
Избыток тепла не выветривается, а идет на подогрев входящего воздуха
Главный плюс этих устройств – возможность регулировать поступление и отход воздушных масс и их соотношение. Благодаря подогреву поступающего с улицы потока отработанными газами снижается количество энергии, затрачиваемой отопительными приборами на достижение нужной температуры воздуха в помещении. Это позволяет экономить на электроэнергии. Это относится к применению устройства в промышленном помещении, покупке недорогой модели для жилища или изготовлению ее своими руками. Приобретать дорогой рекуператор для дома экономически невыгодно.
Механизм позволяет снизить потери тепла при сохранении поступления свежего воздуха в помещение. Обеспечивается сочетание постоянного притока кислорода и поддержания оптимальной температуры. Когда на улице достаточно тепло, пользователь может не подключать обогреватели, что дополнительно помогает экономить электроэнергию. При этом обеспечивается эффективное удаление неприятных запахов и примесей, содержащихся в воздухе. К плюсам можно отнести небольшие размеры установок и простоту монтажа. Они выпускаются в большом числе вариантов – для размещения в санузле, встраивания в нишу и т.д.
К минусам относятся высокие цены на приборы (от 20 до 100 и более тыс. руб.), что побуждает умельцев создавать приспособления пластинчатого типа своими руками. Кроме того, модели с открытой конструкцией могут недостаточно эффективно справляться с удалением запахов и загрязнений из отработанных воздушных масс.
Если прибор пришел в негодность, сложность починки зависит от того, какой блок был поврежден. Устранение неисправностей механической природы, как правило, проще и доступнее, чем сбоев сложной электроники.
Выбор установки с рекуператором
В продаже имеются установки нужной мощности для квартиры
Систему проектируют исходя из назначения обслуживаемого помещения, его площади и внутреннего строения, а также предполагаемого числа людей, которые будут там жить или работать. Сетку воздуховодов монтируют, учитывая потери давления, имеющиеся в вентиляционной системе.
Одним из важных факторов является КПД рекуператора. Зависит он от внутреннего строения устройства, от материала и типа теплообменника:
Чем ниже температура на улице, тем больше расходуется тепла на согревание воздуха
Нужно обращать внимание на толщину стенок устройства и сырье, из которого изготовлены мостики холода. Чем тоньше стенки, тем больше они подвержены зимнему обмерзанию. В продаже часто встречаются модели с параметром в 3 см, что является недостаточным для зимних условий. При приобретении такого прибора его нужно снабдить добавочным изоляционным слоем, когда температура за окном упадет ниже нуля. То же относится к моделям с алюминиевым корпусом.
Еще один важный параметр – свободный напор вентилирующих устройств. Цифра показателя при этом рассматривается не сама по себе, а в привязке к параметрам системы (в частности, давлению), в которой предстоит эксплуатировать прибор. Имеют значение также мощность устройства и его способность обеспечить необходимый объем ежечасного притока воздуха. Плюсом является и качественная автоматика с разносторонним набором опций, предоставляющая возможность регулировки параметров с опорой на показания датчиков. В этом случае пользователю не понадобится постоянно следить за температурными показателями и быстро настраивать систему в соответствии с ними.
Популярные производители
Nova-300 Sensitive — компактный рекуператор для квартиры
Недорогие модели для квартир и офисов производит фирма Electrolux. Одно из таких устройств – EPVS-200. Работает оно практически бесшумно. КПД рекуперационного устройства – 85%, есть блок защиты от вымерзания и 2 режима работы вентилятора. Система позволяет поддерживать влажность воздуха на заданном уровне. Реализована опция дистанционного управления и самостоятельная диагностика неполадок. Недостаток – отсутствие охладителя воздуха.
Демократичной ценой (менее 15 тыс. руб.) отличаются модели немецкой фирмы Winzel и украинской Vents. В отличие от предыдущих устройств, эти изделия относятся к установкам децентрализованного типа. Обе они способны работать при низких температурах без вымерзания, обладают высоким КПД рекуператора (88 и 90% соответственно), но имеют небольшую производительность вентиляции (50 кубометров в час). Подойдут для монтажа в квартире или небольшом частном доме.
Децентрализованные установки с пластинчатым обменником производит и Royal Clima. Они оснащены дополнительными функциями (ионизация воздуха, добавочный угольный фильтр), но отличаются высокой ценой. Ежечасная производительность достигает 150 кубометров. Управление осуществляется через пульт.
Использование рекуператоров тепла позволяет сэкономить ресурсы на обогреве помещения при сохранении притока свежего воздуха. Установку необходимо выбирать, опираясь на расчетные параметры системы.
Вентиляция с рекуперацией тепла
Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.
Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.
Что такое рекуперация тепла?
В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.
Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.
Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла
Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.
При проектировании учитывается:
Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.
Процесс работает круглосуточно:
С помощью встроенного пульта управления можно настраивать:
Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,
При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.
Конструктивные особенности
Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.
Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.
Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.
Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.
Типы рекуператоров
Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.
Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.
Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.
Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).
Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).
Технические характеристики, на которые следует обратить внимание при выборе
Какие преимущества имеет система вентиляции с рекуперацией
Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.
Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.
Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.
Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.
Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.
Как выбрать вентиляционные установки с рекуперацией тепла
О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:
Первым делом задайте продавцу следующие вопросы:
Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?
Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?
Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.
Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?
Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.
Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?
Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.
Вот некоторые рекомендации по расчёту КПД рекуператора:
Что ещё следует учесть, выбирая рекуператор для вентиляции?
Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.
Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.
Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.
Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.
Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией
Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.
Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.
Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.
Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.
