Реле 372 пассат б5 за что отвечает

Предохранители и реле Фольксваген Пассат Б5: назначение

Основные предохранители Volkswagen Passat B5 разнесены на несколько независимых модулей. Подобное расположение выбрано не случайно. По определению машина обладает большим количеством электронных приборов, требующих защиты от внешних факторов. Уместить все элементы конструкции в одном месте невозможно – агрегат займет слишком большое количество пространства.

Три модуля разнесены на отсеки:

Основной блок

Главная часть предохранителей и реле устанавливается в торце приборной панели со стороны водительской двери. Здесь сосредоточены элементы, отвечающие за защиту силовых цепей оборудования и агрегатов, не имеющих непосредственного отношения к работе мотора или трансмиссии.

Дополнительный блок

Малый модуль смонтирован в ногах пассажира и отвечает за элементы бортовой сети, предохранители которых, не влезли в основной блок. В большинстве комплектаций подобная панель отсутствует, ее можно найти только в версиях Люкс или Максимальной.

Под капотом

Здесь монтируются предохранители энергоемкого оборудования и приборов. Вставки предназначены для защиты нагруженных цепей агрегатов, ответственных за работу двигателя, его вспомогательных систем.

Распиновка предохранителей Пассат Б5

В сети и руководствах по ремонту есть только отдельные магистрали с установленными в них предохранителями. Отсюда можно узнать, где плюс или минус каждого элемента в отдельности.

Схема предохранителей Пассат Б5

Расшифровка всех элементов конструкции монтажного блока приведена в таблице.
Салонная часть:

Также требуется рассмотреть силовые предохранители, смонтированные под капотом автомобиля.

Предохранитель и реле кондиционера

Система разделена на три части. Силовые линии питаются от вставок 3 и 15 салонного блока. Управляющая магистраль проходит от плавкой защиты №25.

За работу муфты компрессора кондиционера и ее непосредственное включение отвечает реле номер 3. За остальные части климата реле 4.

Блок комфорта

Работа систем контролируется предохранителем 38. В дополнение им поставлен №17.

Реле и предохранитель вентилятора охлаждения Passat B5

Вентилятор радиатора контролируется релюшкой 1 салонного блока. Подобное расположение неизменно с 1999 года.

Печка

Предохранитель отопителя с 1995 года выпуска устанавливается на стандартной позиции 25. В отдельных модификациях место установки элемента может незначительно отличаться.

Бензонасос

Топливный предохранитель смонтирован на позиции 28. Реле насоса на бензине и дизелях стоит в разных местах. Обычно это 4 и 5 соответственно.

Найти новую релюшку не составит труда. Артикул здесь не потребуется – на рынке работает большое количество фирм, поставляющих достойные аналоги.

Предохранитель дворников Пассат Б5 и реле: где находятся

Ремонт стеклоочистителя потребуется начинать с проверки соответствующих вставок, смонтированных на позициях 24 и 27 для лобовой и задней части автомобиля.

Предохранитель и реле стартера

С 1998 года устанавливается на позиции 12. Стандартное расположение достаточно продумано – релюшка блокировки смонтирована под номером 13. Замена элементов требуется в случае их отказа и выполняется просто. Единственная загвоздка присутствует, когда требуется обслужить втягивающее. Узел монтируется в стартере и для его замены потребуется разобрать агрегат.

Предохранитель прикуривателя

Проходит через элемент 33 в салоне. На авто с 2005 года производитель монтирует и задний прикуриватель. Агрегат также проходит через указанную вставку. Некоторые пользователи переносят элементы или выводят их отдельно, стараясь минимизировать вероятность поломки при подключении мощных потребителей.

Магнитола

Штатная акустика питается от предохранителя 10. При установке более производительной системы элементы часто переносят или устанавливают его отдельно. При этом, музыка подключается напрямую от аккумулятора.

Поворотники

Предохранитель устанавливается на позиции 39 в бортовой цепи. Релюшка монтируется отдельно и выведена под приборку. Средняя цена колеблется от 50 до 70 рублей.

Главное реле Пассат Б5: где находится

Устанавливается в подкапотной части автомобиля. Подобное расположение актуально на версиях В5 с 1995 года. Катушка зажигания смонтирована немного выше ЭБУ.

Звуковой сигнал

Защитный элемент управления клаксона устанавливается на позиции 40. Реле монтируется на первой позиции в блоке.

Стеклоподъемники

Являются частью бортовой системы комфорта. Искать защитные элементы требуется в пунктах под номером 38.

Климат-контроль

В большинстве модификаций машины установка отсутствует. Ее место занимает кондиционер и полностью справляется с обязанностями.

VW Passat B5: реле свечей накала

Находится под номером 8 в салонной панели реле.

Реле регулятор напряжения

Расположился возле генератора. Подобное место обусловлено конструкцией электронных систем автомобиля.

Замок багажника

Предохранитель 38 отвечает за указанный элемент, а также защищает несколько связанных систем.

Подсветка

За освещение салона ответственен №14. Далее систему защищает выключатель 6.

Стеклоочиститель

Для передней и задней части машины защищены плавкими вставками 24/27 соответственно. Релюшка здесь только одна — №3.

Ближний свет

Питание выполнено от предохранителей 20 и 21.

Дальний свет

Система также требовательна к энергии. Каждая фара аналогично питается от разных предохранителей. Здесь это вставки 18 и 19 для левой и правой стороны машины.

Ввиду сложности конструкции и большого количества оборудования, питание агрегатов устройства АБС происходит сразу от трех предохранителей 7, 16 и 41.

Противотуманные фары

Штатные фонарики питаются от предохранителя 36, при этом, обе стороны авто сразу. Релюшка здесь одна №10.

С 1997 года на авто начали массово устанавливать эту опцию. В большинстве комплектаций за работу механизма открытия и закрытия панели отвечает вставка 30.

Омыватель

Штатный вариант питается от части монтажного блока под номером 1. В модификациях после 2001 года выпуска, расположение элементов может незначительно отличаться.

Габариты

Огни защищены вставками 22 и 23 для левой и правой стороны автомобиля. Реле здесь нет.

Зарядка

Более интересна система контроля и ограничения зарядки аккумулятора. Все необходимые элементы вынесены на крыло машины, что позволяет минимизировать усилия при их ремонте и обслуживании.

Замена предохранителей

Для выполнения процедуры потребуется последовательность действий.

Штатные предохранители Пассат Б5 сосредоточены в удобных местах и доступны для обслуживания.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Предохранители и блоки реле для Volkswagen Passat (B5) (1996-2005) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Volkswagen Passat (B5) (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

Уведомление

Блок предохранителей в салоне

Панель предохранителей находится за крышкой со стороны водителя приборной панели.

Блок реле

Он находится за обшивкой со стороны водителя.

Источник

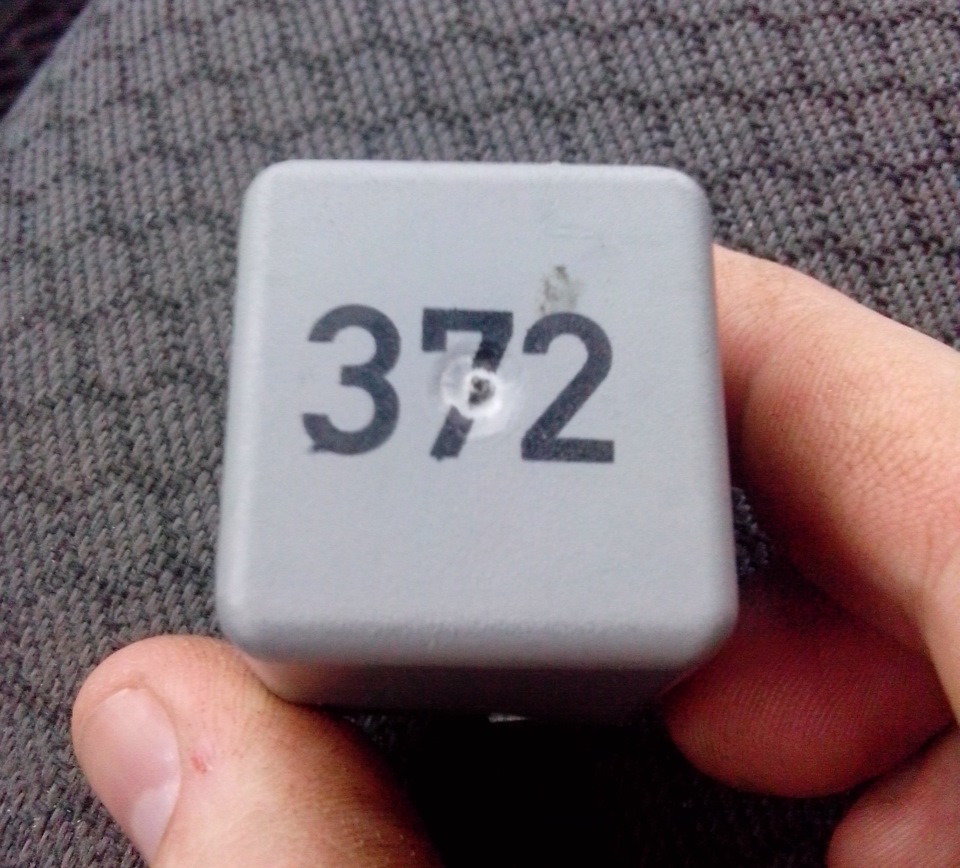

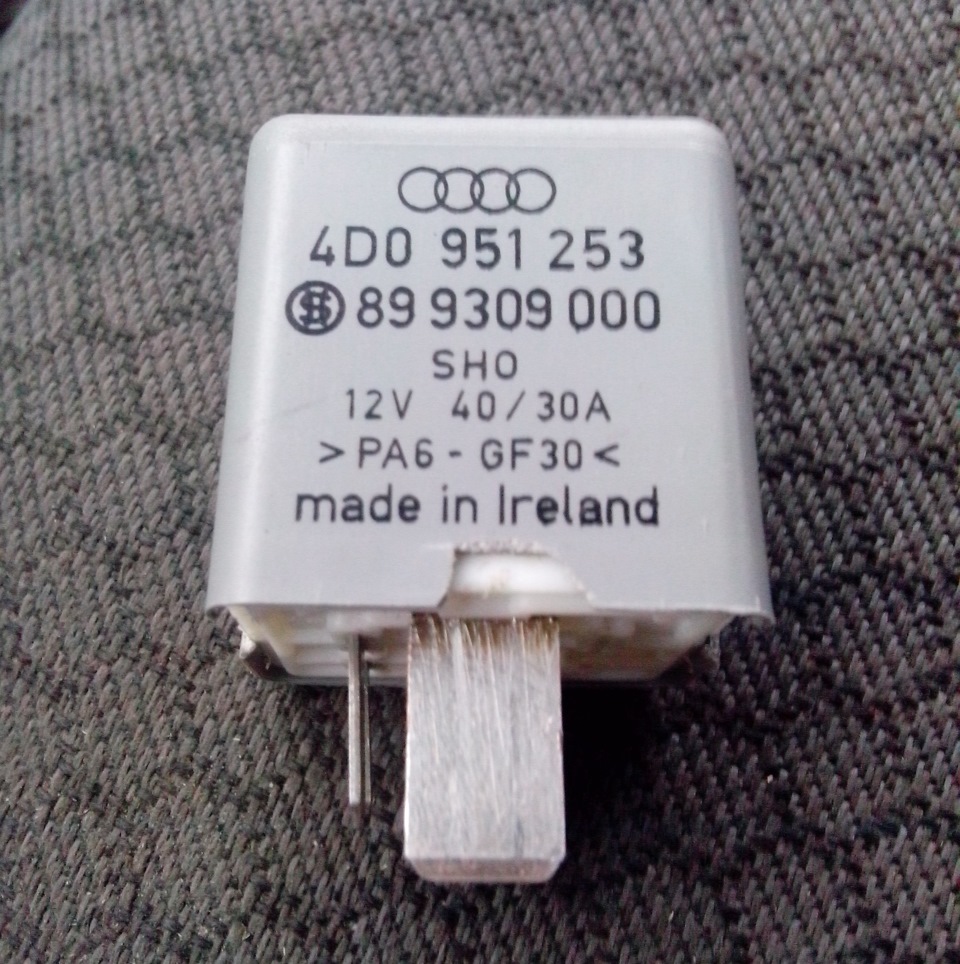

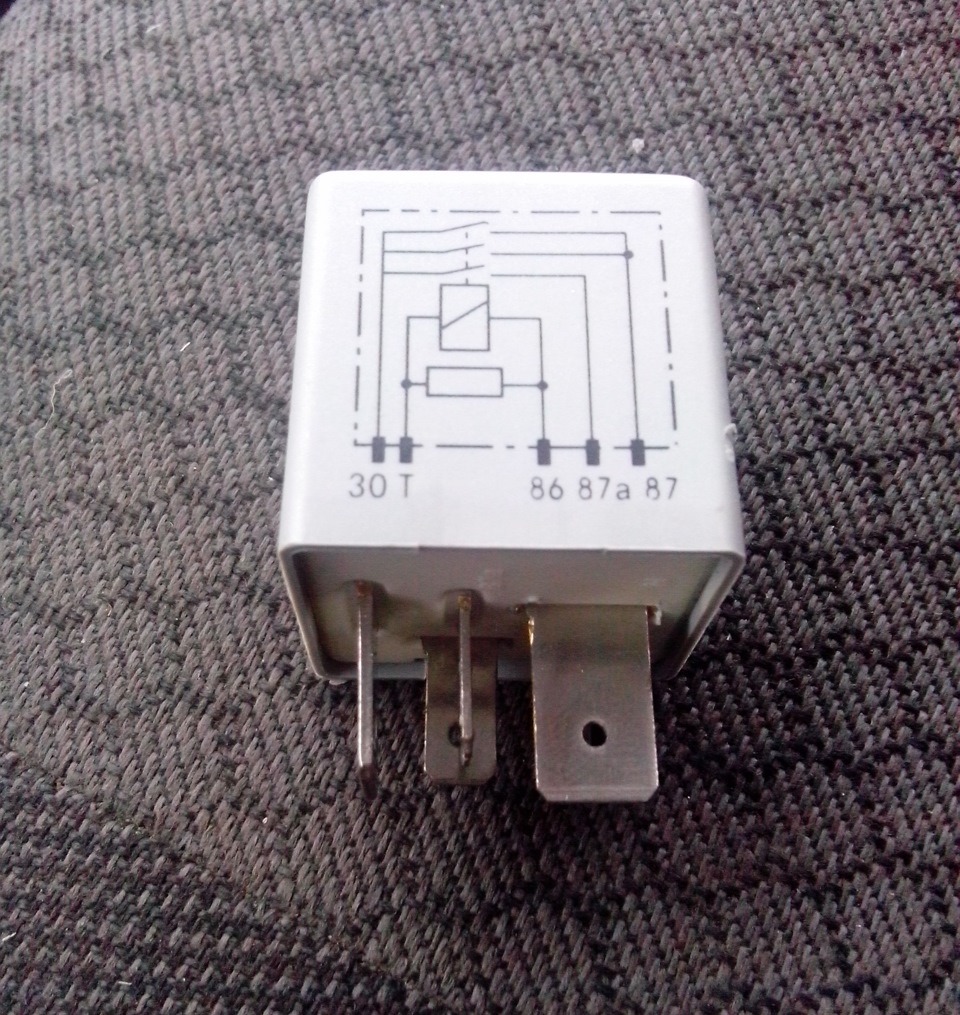

19.- Реле топливного насоса 372.30.01.16

Привет всем.

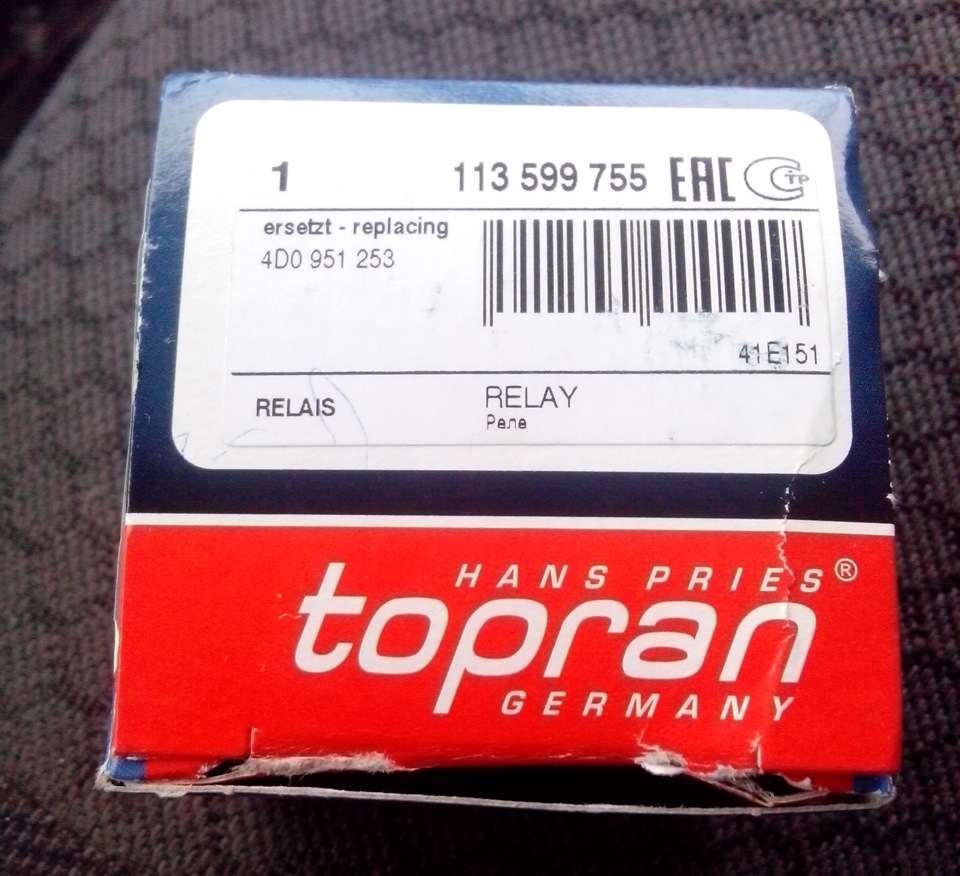

Вот и пришло новое реле.Спасибо Диману он же dmitriy252

Все работает.Будем надеется на этом все.

Volkswagen Passat Variant 2000, двигатель бензиновый 1.6 л., 100 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 8

А разве от наших машин не проще поставить? Зачем заказывать и ждать, говорят от 2110 подходит

Я не слышал, облазил весь инет инфы не какой не было.Теперь купил в запасе еще одно есть.Теперь хочу поменять реле 30.Где оно находится не знаешь.

Нет, могу завтра по книге глянуть

Ок. Только вечером после работы.

Я не слышал, облазил весь инет инфы не какой не было.Теперь купил в запасе еще одно есть.Теперь хочу поменять реле 30.Где оно находится не знаешь.

На пассат б5ру есть располодюжение всех рэле в базе знаний там

Я не слышал, облазил весь инет инфы не какой не было.Теперь купил в запасе еще одно есть.Теперь хочу поменять реле 30.Где оно находится не знаешь.

Источник

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen: Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan. А также вся инфа по предохранителям и реле.

Запись для облегчения поиска, да и нету кажись такой тут на драйве…
Схема расположения предохранителей и реле в БРП VW Passat B3

01 — 10А — Ближний свет левой фары
02 — 10А — Ближний свет правой фары
03 — 10А — Лампы освещения панели приборов и номерного знака
04 — 15А — Стеклоочиститель заднего стекла, люк
05 — 15А — Стеклоочиститель и омыватель лобового стекла, омыватель заднего стекла
06 — 20А – Вентилятор печки, кондиционер
07 — 10А — Правые габаритные огни и задний фонарь
08 — 10А — Левые габаритные огни и задний фонарь
09 — 20А — Обогрев заднего стекла и зеркал заднего вида
10 — 15А — Противотуманные фары и задний противотуманный фонарь
11 — 10А — Дальний свет левой фары
12 — 10А — Дальний свет правой фары
13 — 10А – Бибикалка, вентилятор радиатора после выключения двигателя (Afterrun)
14 — 10А — Лампы света заднего хода, наружные зеркала с электроприводом, обогрев форсунок омывателя, подогрев сидений
15 — 10А –ЭБУ двигателя, клапан отсечки топлива, датчик привода спидометра
16 — 15А — Приборная панель, подсветка бардачка, пепельницы, лампы MFA
17 — 10А — Указатели поворотов и аварийка
18 — 20А — Топливный насос и обогрев лямбда-зонда
19 — 20А — Вентилятор радиатора и кондиционера
20 — 10А — Стоп-сигналы, круиз
21 — 15А — Освещение салона, электронные часы, МФА, подсвеnка багажника, Вакуумный ЦЗ
22 — 10А — Магнитола, прикуриватель

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера
02 — 72 — реле заднего дворника и омывателя
03 — 30, 32 — Реле системы впрыска и зажигания
04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания
05 — не используется
06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22)
07 — 33 — Реле электромотора омывателя фар
08 — 19 и 99 — Реле дворников и омывателя лобового стекла
09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности
10 — 15 — Проволочная перемычка дял ПТФ
11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка)
12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель)
13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера
14 — 79 — реле ABS
15 — 79 — реле гидравлического насоса ABS
16 — 79 — реле ABS
17 — Предохранители клапанов и насоса ABS
18 — Предохранители электрорегулировки сидений и кондиционера
19 — Не используется
20 — Реле стартера и фонраей заднего хода
21 — Реле спирали обогрева лямбда-зонда
22 — Не используется
23 — Не используется
24 — Не используется

Номера на реле и их назначение
• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №36 —?
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Полная распиновка блока реле и предохранителей для автомобилей Volkswagen:
Golf и Jetta (89-99 г.в.), Passat (90-97 г.в.), все Cabrio, Corrado и EuroVan.
Оригинал темы тут

Распиновка жгута панели приборов VW Passat B3

Пин в разъеме приборной панели — Пин в коннекторе в БРП — Цвет провода — Сигнал

Используемые цвета:
Blk — черный
Blu — синий
Brn — коричневый
Grn — зеленый
Gry — серый
Red — красный
Vio — фиолетовый (сиреневый)
Wht — белый

Распиновка пассатовкой приборки
Оригинал тут, там ещё много интересного про приборки и их дооснащение диагностикой в виде блинк-кодов

I. Панели до 90 года, без стрелок поворотников, с одним диодом — указателем поворотов внизу

1 * — земля (-) для датчика температуры наружного воздуха
2 — не используется
3 — земля (-), клемма 31
4 * — к кнопке сброса многофункционального индикатора (МФИ)
5 * — земля (-), клемма 31
6 * — к переключателю памяти многофункционального индикатора (МФИ)
7 — сигнал скорости от датчика Холла
8 — от датчика давления масла (1,8 бар)
9 — от датчика давления масла (0,3 бар)
10 — вход сигнала на тахометр, клемма 1
11 — плюс (+) соединение с с клеммой 30
12 — плюс (+) соединение для подсветки приборов, клемма 58b
13 — плюс (+) соединение с клеммой 15
14 — не используется
15 * — к переключателю режимов многофункционального индикатора (МФИ)
16 — сигнальная лампа генератора (зарядки), клемма 61
17 * — от датчика температуры масла
18 — сигнальная лампа ремня безопасности
19 * — сигнал от датчика температуры наружного воздуха
20 — не используется
21 — к указателю уровня топлива
22 — сигнальная лампа бортовой диагностики (OBD),
23 — к указателю температуры охлаждающей жидкости
24 — к индикатору поворотников
25 — к индикатору дальнего света
26 — не используется
27 — не подключен
28 — не подключен
* Автомобили с многофункциональным индикатором (МФИ) только для Канады

II. Панели после 90 года, с раздельными стрелками — указателями поворотов

1 — земля (-) для датчика температуры наружного воздуха (MFA)
2 – для датчика уровня охлаждающей жидкости двигателя (ECL)
3 — земля (-), клемма 31
4 — к кнопке сброса многофункционального индикатора (MFA)
5 — земля (-), клемма 31
6 — к переключателю памяти многофункционального индикатора (память) (MFA)
7 — Сигнал от датчика скорости автомобиля (VSS) с механическими спидометром / одометром, выход сигнала от датчика скорости автомобиля (VSS), спидометра (G
22), электронного спидометра (G 21), с электронными спидометром / одометром
8 — от датчика давления масла (1,8 или 1,4 бар)
9 — от датчика давления масла (0,3 бар)
10 — вход сигнала на тахометр, клемма 1 (клемма W)
11 — плюс (+) соединение с с клеммой 30
12 — плюс (+) соединение для подсветки приборов, клемма 58b
13 — плюс (+) соединение с клеммой 15
14 — не используется
15 — к переключателю режимов MFA
16 — сигнальная лампа генератора (зарядки), клемма 61
17 — от датчика температуры масла (MFA)
18 — сигнальная лампа ремня безопасности
19 — сигнал от датчика температуры наружного воздуха (MFA)
20 — не используется
21 — к указателю уровня топлива
22 — к индикатору поворотников, слева
23 – от датчика температуры охлаждающей жидкости (ECT) (для показаний стрелочного измерителя)
24 — к индикатору поворотников, справа
25 — к индикатору дальнего света
26 — не используется
27 –сигнал скорости из датчика скорости автомобиля (VSS), спидометра (G 22), с
электронными спидометром / одометром
28 — отображение положения рычага переключения коробки передач (только для автомобилей с автоматической коробкой передач)

Источник
