Как работает реле РС492
Обратил внимание, что когда ручник поднимаешь, то вроде как лампа на комбинации приборов не работает. Сначала подумал, может показалось? Присмотрелся: точно, не работает. Дай, думаю, реле РС492 заменю на новое. Заменил, всё равно лампочка не моргает. Видимо, лампа тоже вышла из строя.

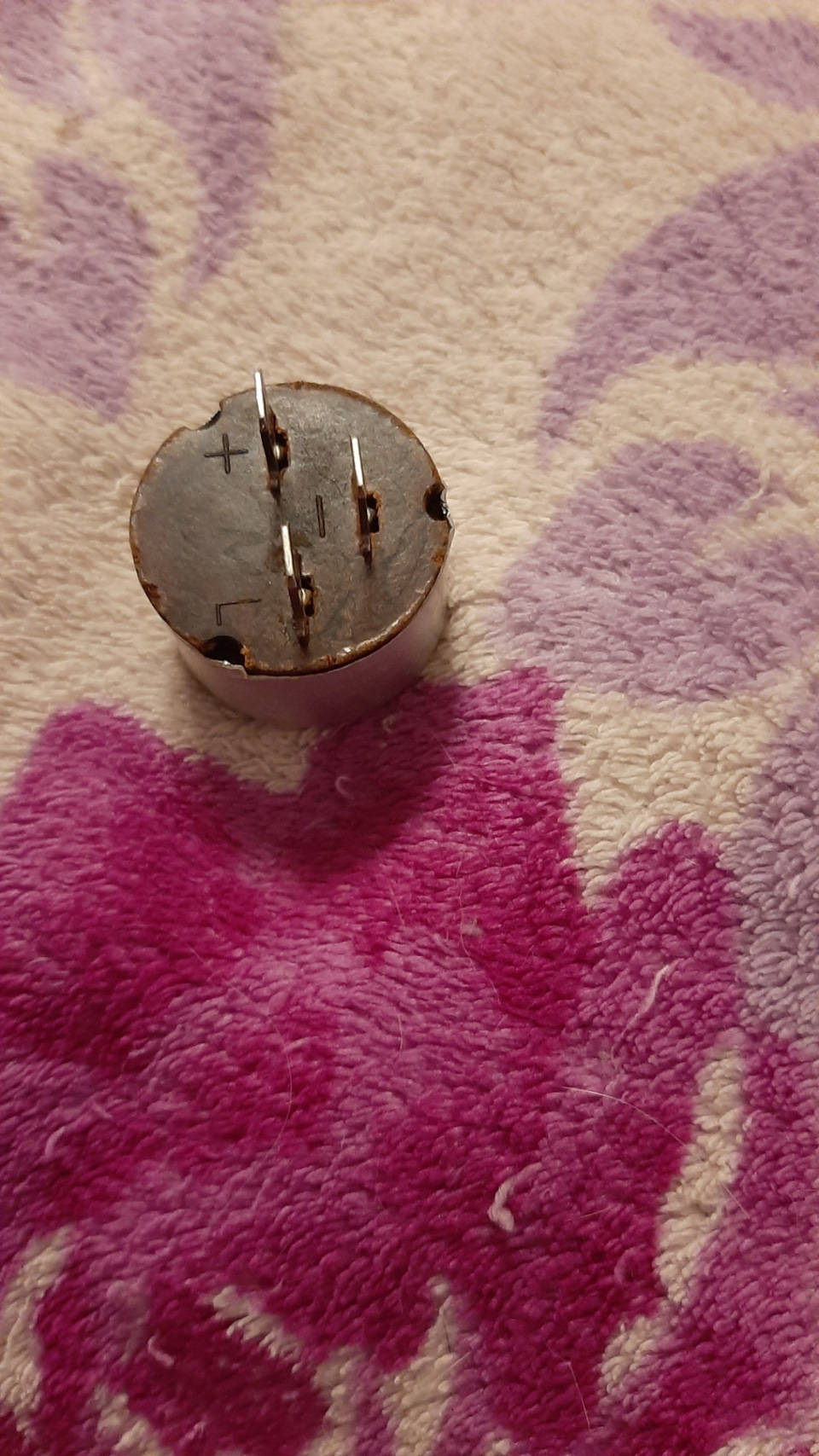

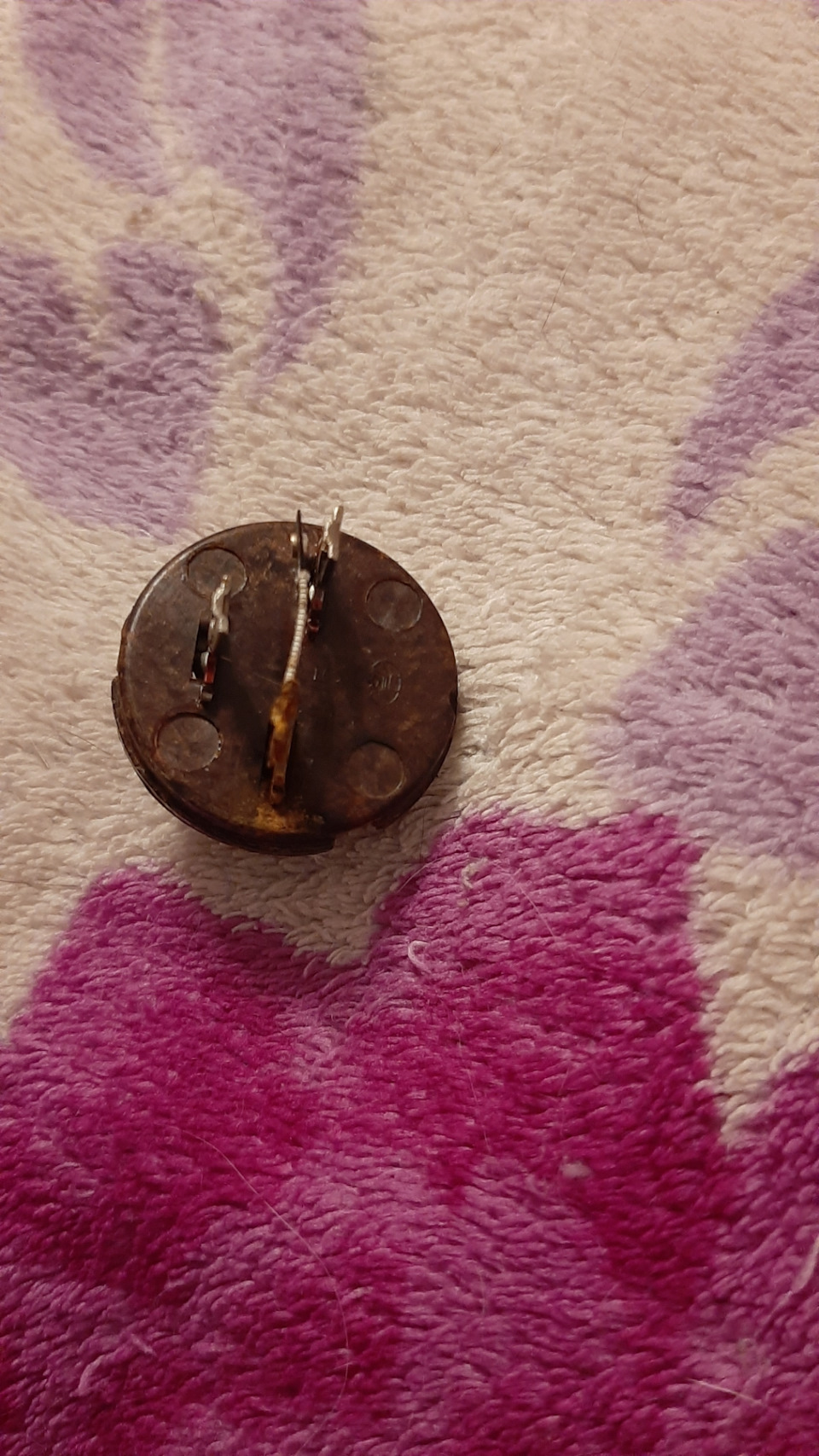

А дай, думаю, разберу, да посмотрю, как это реле работает. Ну сказано — сделано. Принёс реле домой, аккуратно разогнул фиксаторы алюминиевой крышечки. Снял крышечку. Смотрю, а полоса биметалла со спиралью разогнулась и миллиметра на два не доходит до контакта. Подогнул и стал изучать далее.

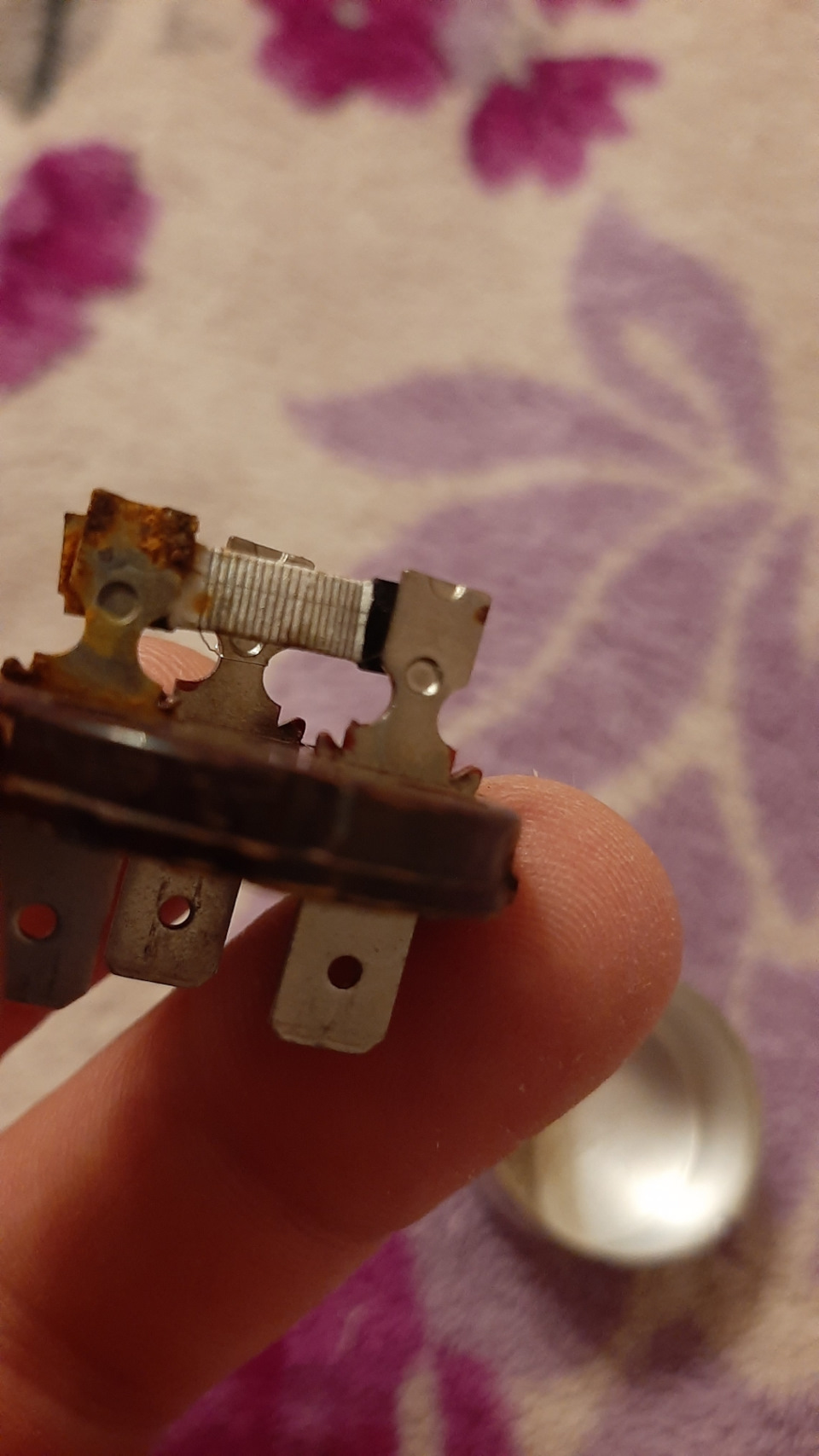

Контакт L сидит на пластине из биметалла.
На биметалле намотана катушка, по всей видимости из нихрома. Катушка изолирована от пластины биметалла, по видимости, тонким слоем асбеста. Один конец катушки на клемме минус. Второй конец катушки на первом контакте выключателя. Второй контакт выключателя выполнен в виде ножки клеммы плюс.
Реле РС492 работает следующим образом: пока ручник опущен, выключатель, аналогичный выключателям дверей, разомкнут. Как только ручник поднят, выключатель ручника своими контактами замыкает на корпус автомобиля клемму минус реле РС492. По цепи контакт плюс — контакт минус начинает течь ток и катушка, намотанная на биметаллической пластине и изолированная от неё тонким слоем асбеста, начинает нагреваться. Поскольку клемма L соединена с одной стороны с лампой в комбинации приборов, а с другой стороны через биметаллическую пластину с клеммой плюс на реле РС492, лампа в панели приборов начинает светиться.
Как только биметаллическая пластина достаточно нагревается, она изгибается и на долю миллиметра отходит от контакта плюс, на который приходит провод от замка зажигания. В этот момент лампа в комбинации приборов перестаёт светиться, по катушке реле РС492 перестаёт течь ток. Катушка перестаёт нагревать биметалл. Остывающий биметалл сгибаясь, замыкает контакт. Катушка снова начинает нагреваться, а лампа в комбинации приборов снова загорается. Биметалл снова нагревается от катушки и процесс повторяется до тех пор, пока ручник не будет опущен на место.

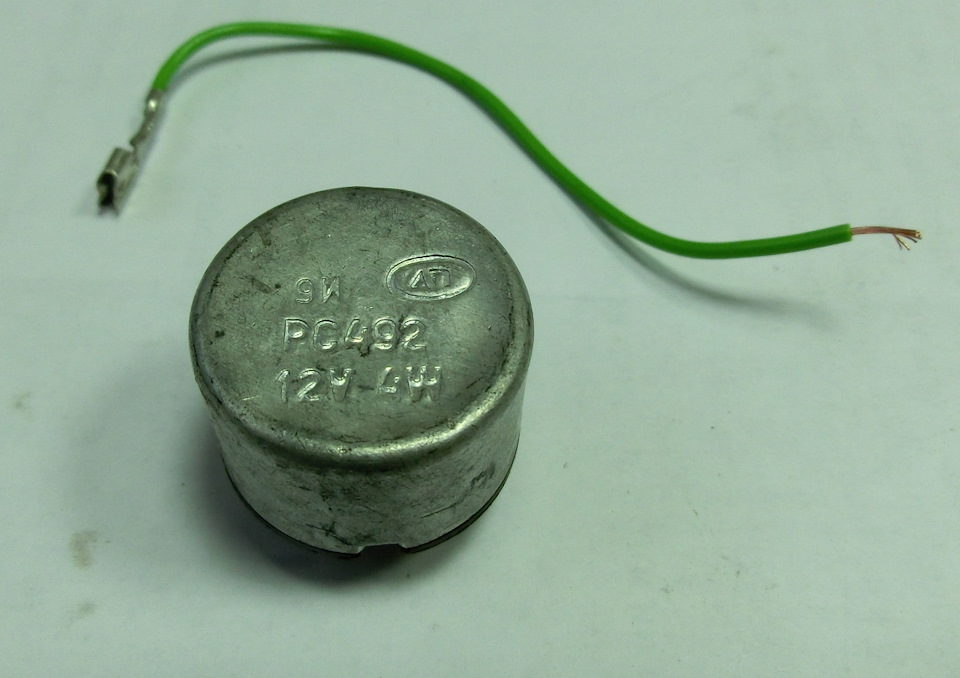

Реле лампочки ручного тормоза РС492

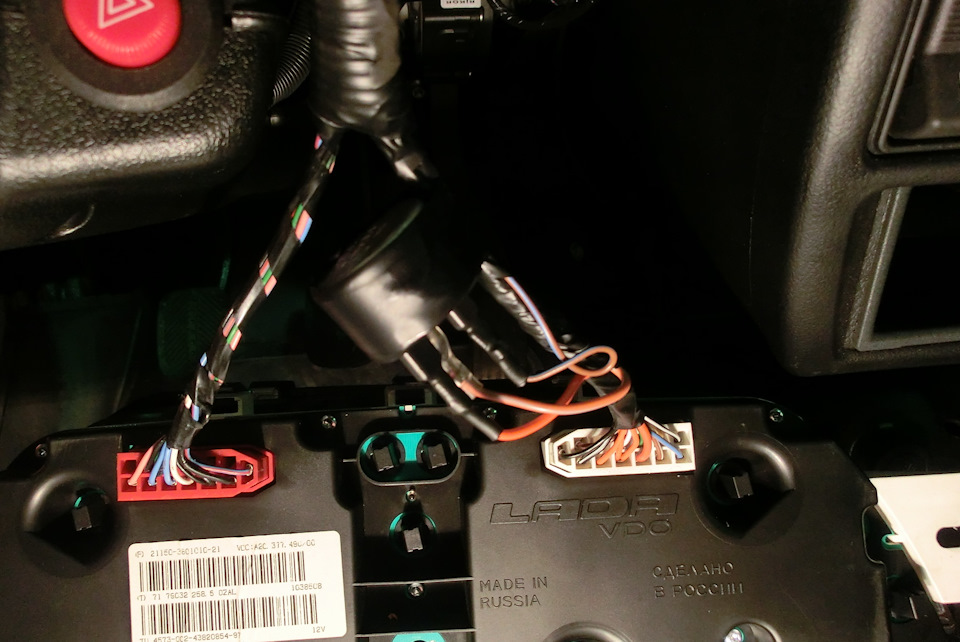

Итак, была необходимость снять панель приборов. А рас уж туда полез, решил заодно установить реле, для мигания лампочки ручника. Тема давно всем знакомая, но решил написать для тех, кто владеет Нивой не так давно и не знает, что данное реле, применялось раньше на них и на классике, но позже от него отказались. Может из за низкой надёжности, а может и ради экономии. Можно конечно было применить мигающий светодиод, что мне и советовали, но у меня его под рукой в тот момент просто не оказалось, хотя решение хорошее и современное, а вот данное реле валялось без дела в гараже. Его я и применил, воспользовавшись старыми схемами.
В двух словах установка сводится к тому, что находим провод идущий на ручник, разрезаем его и подключаемся. На самом реле три вывода. Подключал так: L- на лампу( выходит из приборки), + на концевик ручника(второй конец отрезанного провода), — на плюс от зажигания (берётся в этой же белой колодке по соседству).
Причём мигает только при включенном стояночном тормозе, при срабатывании датчика недостаточности тормозной жидкости, лампа просто горит как и раньше.
Времени заняло несколько минут, а вот визуально, стало как то приятней и комфортнее видеть мигающий значок!
Лада 4×4 3D 2015, двигатель бензиновый 1.7 л., 83 л. с., полный привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 10
Нет конечно! Нагрузка очень мала, всего одна лампочка.
Собираюсь ещё зуммер добавить. Вот всё никак не попадётся под руки.
Ну да, твой вариант то же нормальный, с мигающим светодиодом. 🙂
У меня на старой ниве такое стояло, и на эту бы поставил да где его взять)
Я купил его ещё лет десять назад, если не больше! Вот и дошли до него руки только сейчас, а не попался бы на глаза, так и до следующей машины бы провалялся!
Нашел сегодня такое реле в проводке жигулевской, буду ставить себе)
Отлично! Но я ставил по случаю снятия приборки, так бы просто не полез лишний раз. Удачи.
Я наоборот выкинул эту гов…шку.
По какой причине? Частые отказы? Нет в продаже?( сломалась, нечем заменить). Установил электронное что-то? Заменил на светодиод? Не вижу повода отказываться от нужной функции, тем более, если она стояла с завода.
Схема подключения реле рс 492
Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.
Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.
К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.
Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.
Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.
Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.
Электронное реле: схема и принцип работы
Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.
Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.
Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.
Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.
Каждое электронное реле поворотов обладает несомненными преимуществами перед другими конструкциями. Они зарекомендовали себя качественными и технологичными устройствами, изготовленными на основе современных схем, отличающихся повышенной надежностью. Технические характеристики этих приборов остаются неизменными, независимо от срока эксплуатации.
Распиновка реле поворотов
В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.
В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.
Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.
Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.
Реле поворотов своими руками
Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.
Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.
Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.
Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.
Код товара: 069.030.065
| Параметры упаковки | |
| Вес, кг | 0.02 |
Внимание! Изображение товара, включая цвет, могут отличаться от действительного внешнего вида. Комплектация так же может быть изменена производителем без предварительного уведомления. Обращаем ваше внимание на то, что все приведённые выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Для получения подробной информации о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам нашего отдела продаж или в Российское представительство данного товара.
В автомобилях ВАЗ электромагнитные реле применяются для включения: стартера; звуковых сигналов; дальнего и ближнего света фар; электродвигателей вентилятора системы охлаждения двигателя, отопителя и очистителей фар; системы обогрева заднего стекла; контрольной лампы заряда аккумуляторной батареи. Реле-прерыватели на базе электромагнитных реле используются также в схемах очистителя и омы-вателя ветрового стекла, системы световой сигнализации (указателей поворота и аварийной), контрольной лампы стояночного тормоза (за исключением ВАЗ-2110).
Наиболее широко в схемах управления работой различных приборов и устройств автомобилей ВАЗ применяются малогабаритные электромагнитные реле типа 113.3747 ( смотри таблицу). В автомобилях ВАЗ-2110 в качестве дополнительного реле зажигания применяется реле 113.3747, которое находится в монтажном блоке. Такие же реле (113.3747) служат для включения (переключения) фар и противотуманного света, звуковых сигналов (за исключением ВАЗ-2110 и модификаций), обогрева заднего стекла, электродвигателя вентилятора системы охлаждения двигателя. Эти реле размещены в монтажном блоке (за исключением ВАЗ-2110 и модификаций). Кроме того, реле 113.3747 используется в схеме включения электростеклоподъемников дверей семейства автомобилей ВАЗ-2110. Колодка реле прикреплена к монтажному блоку с тыльной его стороны.
В схемах систем электрического пуска двигателей для подачи напряжения от аккумуляторной батареи на обмотки тягового реле стартера, а также в схемах систем зажигания для токовой разгрузки контактов выключателей зажигания ВАЗ-2107 (с 1986 г.), 2108, 2109 и их модификаций используется дополнительное реле 113.3747-10 ( смотри таблицу). Эти реле отличаются наличием кронштейна на кожухе для крепления к болту или шпильке перегородки моторного отделения, а также применением пластмассового ограничителя подвижного контакта вместо металлического у реле типа 113.3747.
В монтажном блоке автомобилей ВАЗ-2110 (и модификаций) с электронной системой управления двигателем (ЭСУД) нет гнезда для установки реле включения электровентилятора системы охлаждения. Оно расположено за правым экраном консоли панели приборов вместе с другими реле ЭСУД. Работой реле управляет контроллер ЭСУД.
При включении зажигания, когда
двигатель (и, следовательно, генератор) еще не работает, через контакты протекает ток от аккумуляторной батареи и контрольная лампа горит. После пуска двигателя и при движении автомобиля лампа должна погаснуть, так как под действием выпрямленного о>азного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле. Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности На автомобилях ВАЗ-2107 с генератором 37.3701 реле контрольной лампы заряда аккумуляторной батареи не устанавливается.
Реле-прерыватель контрольной лампы стояночного тормоза РС492
Электромагнитное реле РС527 применяется для включения фар (переключения с ближнего света на дальний и наоборот), а также приводного электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ-2106. Устройство и принцип действия реле такие же, как реле 113.3747.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
В автомобилях ВАЗ электромагнитные реле применяются для включения стартера, звуковых сигналов, дальнего и ближнего света фар, электродвигателей вентилятора системы охлаждения двигателя, отопителя и очистителей фар, системы обогрева заднего стекла, контрольной лампы заряда аккумуляторной батареи.
Электромагнитные реле-прерыватели на базе электромагнитных реле используются также в схемах очистителя и омывателя ветрового стекла, системы световой сигнализации, указателей поворота и аварийной, контрольной лампы стояночного тормоза, за исключением ВАЗ-2110.
Электромагнитные реле 113.3747, назначение.
Наиболее широко в схемах управления работой различных приборов и устройств автомобилей ВАЗ применяются малогабаритные электромагнитные реле типа 113.3747. В автомобилях ВАЗ-2110 в качестве дополнительного реле зажигания применяется реле 113.3747. Оно находится в монтажном блоке. Такие же реле 113.3747 служат для включения (переключения) фар и противотуманного света, звуковых сигналов, за исключением ВАЗ-2110 и модификаций, обогрева заднего стекла, электродвигателя вентилятора системы охлаждения двигателя.
Эти электромагнитные реле размещены в монтажном блоке, за исключением ВАЗ-2110 и модификаций. Кроме того, электромагнитные реле 113.3747 используется в схеме включения электростеклоподъемников дверей семейства автомобилей ВАЗ-2110. Колодка реле прикреплена к монтажному блоку с тыльной его стороны.
В схемах систем электрического пуска двигателей для подачи напряжения от аккумуляторной батареи на обмотки тягового реле стартера, а также в схемах систем зажигания для токовой разгрузки контактов выключателей зажигания ВАЗ-2107 с 1986 года, ВАЗ-2108, ВАЗ-2109 и их модификаций используется дополнительное реле 113.3747-10.
Эти электромагнитные реле отличаются наличием кронштейна на кожухе для крепления к болту или шпильке перегородки моторного отделения. В них также применяется пластмассовый ограничитель подвижного контакта вместо металлического у реле типа 113.3747.
В монтажном блоке автомобилей ВАЗ-2110 и их модификаций, с электронной системой управления двигателем (ЭСУД) нет гнезда для установки реле включения электровентилятора системы охлаждения. Оно расположено за правым экраном консоли панели приборов вместе с другими реле ЭСУД. Работой реле управляет контроллер ЭСУД.
Электромагнитные реле типа РС702 автомобилей ВАЗ-2106, ВАЗ-2107, назначение, устройство, принцип работы.
Устанавливались до 1985 года и служили для включения контрольной лампы заряда аккумуляторной батареи в комбинации приборов в случае, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле РС702 размещено в моторном отсеке на правом брызговике. Обмотка реле при работающем генераторе находится под выпрямленным фазным напряжением генератора.
Если величина напряжения между выводом «30» генератора и «массой» равна 13,8-14,5 Вольт, выпрямленное фазное напряжение составляет примерно половину напряжения генератора (6-7 В). Контактами реле замыкается цепь питания контрольной лампы.
При включении зажигания, когда двигатель, и следовательно генератор, еще не работает, через контакты протекает ток от аккумуляторной батареи и контрольная лампа горит. После пуска двигателя и при движении автомобиля лампа должна погаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.
Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности генератора или реле. На автомобилях ВАЗ-2107 с генератором 37.3701, реле контрольной лампы заряда аккумуляторной батареи не устанавливается.
Электрическая схема соединения генератора Г-222 автомобиля ВАЗ-2107.
Электромагнитные реле типа РС514, назначение, устройство, принцип работы.
Служат для обеспечения режимов прерывистой работы стеклоочистителя автомобилей ВАЗ-2107, ВАЗ-2106. Принципы устройства и действия реле такие же, как и реле РС431-Б автомобилей ГАЗ. Реле РС514 устанавливается в салоне автомобиля под панелью приборов с левой стороны и крепится к кузову двумя винтами.
В первые несколько секунд работы стеклоочистителя в прерывистом режиме, пока не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.
Реле-прерыватель контрольной лампы стояночного тормоза РС492.
Реле-прерыватель РС492 на автомобилях ВАЗ-2107, ВАЗ-2108 и ВАЗ-2109 предназначено для обеспечения режима прерывистого горения соответствующей контрольной лампы, расположенной на комбинации приборов. На ВАЗ-2107 оно подвешено на проводах за щитком приборов, на ВАЗ-2108 и ВАЗ-2109 — устанавливается на задней стороне комбинации приборов.
Электромагнитные реле РС527, назначение.
Применяются для включения фар, переключения с ближнего света на дальний и наоборот, а также приводного электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ-2106. Устройство и принцип действия реле такие же, как реле 113.3747.
Электромагнитное реле РС528, назначение.
Применяется на автомобиле ВАЗ-2106 для включения звуковых сигналов.
Электромагнитные реле автомобилей Москвич, Иж.
На автомобилях Москвич-2141, Москвич-21412 и Иж-2126 для включения стартера (Иж-2126), звуковых сигналов, дальнего и ближнего света фар, электродвигателя вентилятора системы охлаждения применяются электромагнитные реле типа 111.3747 или 113.3747. Реле имеют нормально разомкнутые контакты. Дополнительное реле стартера включено в состав системы пуска двигателя только автомобиля Иж-2126.
