Электронное реле стеклоочистителя для «Жигулей»

До настоящего времени автомобили “Жигули” остаются самой распространенной “иномаркой”, бегающей долгие годы по нашим дорогам. Особенно много “старушек” моделей ВАЗ 2101-2107.
За свои 30 лет моя “двойка” сменила не одного хозяина. Были заменены многие узлы и детали. Если по “железу” это можно понять, то неоднократный выход из строя реле стеклоочистителя РС514, реле-регулятора РР380 потребовал отказаться от их услуг.
Анализ радиолюбительской литературы за последние 20 лет показал тенденцию замены реле РС514 электронными устройствами. Сначала это были транзисторные мультивибраторы. В качестве нагрузки в одном из плеч стояло электромагнитное реле или мощный транзистор. Потом в качестве ключа стали использовать тиристор.
Наиболее простая схема реле стеклоочистителя [1] содержит тиристор КУ201 и один маломощный транзистор. Длительность паузы в цикле работы стеклоочистителя зависит от времени разряда времязадающего конденсатора, и ее можно регулировать. Это хорошо, так как такая потребность появляется при изменении интенсивности дождя или снега. А вот то, что эта простейшая схема очень критична к параметрам тиристора и требует кропотливого подбора многих элементов, безусловно, плохо.
Добавление еще одного транзистора [2] позволяет исключить подбор элементов.
Предлагаемая схема электронного реле стеклоочистителя (рис.1) сложнее всего на несколько элементов, но имеет более высокую надежность работы, может обеспечить динамическое торможение двигателя. Никаких переделок штатной схемы электрооборудования автомобиля [3] при этом не требуется.

Как было сказано ранее, использование электронного реле стеклоочистителя не требует изменений штатной схемы электропроводки автомобиля “Жигули”. Вышедшее из строя реле РС514 следует разобрать, от него отпаять жгут из четырех проводов с вилкой разъема. Цвета проводов и их соединение с вилкой показаны на рис.4.

Если динамическое торможение не используется, а это вполне оправдано для упрощения конструкции, то конец неиспользуемого провода следует изолировать.
Провода жгута подпаивают к плате электронного реле, а саму плату помещают в корпус РС514 и закрывают изолирующей крышкой-дном по размеру платы. Потенциометр R1 размещают в любом удобном для водителя месте на панели автомобиля, например, вблизи переключателя режимов работы стеклоочистителя.
Были изготовлены и установлены на автомобили более пяти экземпляров электронного реле стеклоочистителя. Подбор элементов не проводился. Все водители отмечают широкий диапазон интервалов паузы. Работа двигателя стеклоочистителя стала более устойчивой.
В заключение следует отметить, что предлагаемое электронное реле – наиболее простое технологическое решение поставленной задачи, поэтому встречающиеся в литературе схемы цифровых реле не рассматривались, как неоправданно усложненные, тем более что ни точное значение паузы, ни ее стабильность для водителя несущественны.

Файл: 39.jpg 38.jpg 37.jpg

Источник

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

В автомобилях ВАЗ электромагнитные реле применяются для включения стартера, звуковых сигналов, дальнего и ближнего света фар, электродвигателей вентилятора системы охлаждения двигателя, отопителя и очистителей фар, системы обогрева заднего стекла, контрольной лампы заряда аккумуляторной батареи.

Электромагнитные реле-прерыватели на базе электромагнитных реле используются также в схемах очистителя и омывателя ветрового стекла, системы световой сигнализации, указателей поворота и аварийной, контрольной лампы стояночного тормоза, за исключением ВАЗ-2110.

Электромагнитные реле 113.3747, назначение.

Наиболее широко в схемах управления работой различных приборов и устройств автомобилей ВАЗ применяются малогабаритные электромагнитные реле типа 113.3747. В автомобилях ВАЗ-2110 в качестве дополнительного реле зажигания применяется реле 113.3747. Оно находится в монтажном блоке. Такие же реле 113.3747 служат для включения (переключения) фар и противотуманного света, звуковых сигналов, за исключением ВАЗ-2110 и модификаций, обогрева заднего стекла, электродвигателя вентилятора системы охлаждения двигателя.

Эти электромагнитные реле размещены в монтажном блоке, за исключением ВАЗ-2110 и модификаций. Кроме того, электромагнитные реле 113.3747 используется в схеме включения электростеклоподъемников дверей семейства автомобилей ВАЗ-2110. Колодка реле прикреплена к монтажному блоку с тыльной его стороны.

В схемах систем электрического пуска двигателей для подачи напряжения от аккумуляторной батареи на обмотки тягового реле стартера, а также в схемах систем зажигания для токовой разгрузки контактов выключателей зажигания ВАЗ-2107 с 1986 года, ВАЗ-2108, ВАЗ-2109 и их модификаций используется дополнительное реле 113.3747-10.

Эти электромагнитные реле отличаются наличием кронштейна на кожухе для крепления к болту или шпильке перегородки моторного отделения. В них также применяется пластмассовый ограничитель подвижного контакта вместо металлического у реле типа 113.3747.

В монтажном блоке автомобилей ВАЗ-2110 и их модификаций, с электронной системой управления двигателем (ЭСУД) нет гнезда для установки реле включения электровентилятора системы охлаждения. Оно расположено за правым экраном консоли панели приборов вместе с другими реле ЭСУД. Работой реле управляет контроллер ЭСУД.

Электромагнитные реле типа РС702 автомобилей ВАЗ-2106, ВАЗ-2107, назначение, устройство, принцип работы.

Устанавливались до 1985 года и служили для включения контрольной лампы заряда аккумуляторной батареи в комбинации приборов в случае, когда напряжение генератора недостаточно для заряда аккумуляторной батареи. Реле РС702 размещено в моторном отсеке на правом брызговике. Обмотка реле при работающем генераторе находится под выпрямленным фазным напряжением генератора.

Если величина напряжения между выводом «30» генератора и «массой» равна 13,8-14,5 Вольт, выпрямленное фазное напряжение составляет примерно половину напряжения генератора (6-7 В). Контактами реле замыкается цепь питания контрольной лампы.

При включении зажигания, когда двигатель, и следовательно генератор, еще не работает, через контакты протекает ток от аккумуляторной батареи и контрольная лампа горит. После пуска двигателя и при движении автомобиля лампа должна погаснуть, так как под действием выпрямленного фазного напряжения якорь реле должен притягиваться к сердечнику и размыкать контакты реле.

Если контрольная лампа не гаснет после пуска двигателя и при движении автомобиля, то это говорит о неисправности генератора или реле. На автомобилях ВАЗ-2107 с генератором 37.3701, реле контрольной лампы заряда аккумуляторной батареи не устанавливается.

Электрическая схема соединения генератора Г-222 автомобиля ВАЗ-2107.

Электромагнитные реле типа РС514, назначение, устройство, принцип работы.

Служат для обеспечения режимов прерывистой работы стеклоочистителя автомобилей ВАЗ-2107, ВАЗ-2106. Принципы устройства и действия реле такие же, как и реле РС431-Б автомобилей ГАЗ. Реле РС514 устанавливается в салоне автомобиля под панелью приборов с левой стороны и крепится к кузову двумя винтами.

В первые несколько секунд работы стеклоочистителя в прерывистом режиме, пока не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.

Реле-прерыватель контрольной лампы стояночного тормоза РС492.

Реле-прерыватель РС492 на автомобилях ВАЗ-2107, ВАЗ-2108 и ВАЗ-2109 предназначено для обеспечения режима прерывистого горения соответствующей контрольной лампы, расположенной на комбинации приборов. На ВАЗ-2107 оно подвешено на проводах за щитком приборов, на ВАЗ-2108 и ВАЗ-2109 — устанавливается на задней стороне комбинации приборов.

Электромагнитные реле РС527, назначение.

Применяются для включения фар, переключения с ближнего света на дальний и наоборот, а также приводного электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ-2106. Устройство и принцип действия реле такие же, как реле 113.3747.

Электромагнитное реле РС528, назначение.

Применяется на автомобиле ВАЗ-2106 для включения звуковых сигналов.

Электромагнитные реле автомобилей Москвич, Иж.

На автомобилях Москвич-2141, Москвич-21412 и Иж-2126 для включения стартера (Иж-2126), звуковых сигналов, дальнего и ближнего света фар, электродвигателя вентилятора системы охлаждения применяются электромагнитные реле типа 111.3747 или 113.3747. Реле имеют нормально разомкнутые контакты. Дополнительное реле стартера включено в состав системы пуска двигателя только автомобиля Иж-2126.

Источник

Электронное реле стеклоочистителя для «Жигулей» Hand made

Надоело мне мое реле стеклоочистителя на биметаллической пластине и начал искать в нете кто и что переделал. Поиски продлились не долго и я нашел одноименную статью которую и выложу ниже.

Автоэлектроника → Электронное реле стеклоочистителя для «Жигулей»

До настоящего времени автомобили «Жигули» остаются самой распространенной «иномаркой», бегающей долгие годы по нашим дорогам. Особенно много «старушек» моделей ВАЗ 2101-2107.
За свои 30 лет моя «двойка» сменила не одного хозяина. Были заменены многие узлы и детали. Если по «железу» это можно понять, то неоднократный выход из строя реле стеклоочистителя РС514, реле-регулятора РР380 потребовал отказаться от их услуг.
Анализ радиолюбительской литературы за последние 20 лет показал тенденцию замены реле РС514 электронными устройствами. Сначала это были транзисторные мультивибраторы. В качестве нагрузки в одном из плеч стояло электромагнитное реле или мощный транзистор. Потом в качестве ключа стали использовать тиристор.
Наиболее простая схема реле стеклоочистителя [1] содержит тиристор КУ201 и один маломощный транзистор. Длительность паузы в цикле работы стеклоочистителя зависит от времени разряда времязадающего конденсатора, и ее можно регулировать. Это хорошо, так как такая потребность появляется при изменении интенсивности дождя или снега. А вот то, что эта простейшая схема очень критична к параметрам тиристора и требует кропотливого подбора многих элементов, безусловно, плохо.
Добавление еще одного транзистора [2] позволяет исключить подбор элементов.
Предлагаемая схема электронного реле стеклоочистителя (рис.1) сложнее всего на несколько элементов, но имеет более высокую надежность работы, может обеспечить динамическое торможение двигателя. Никаких переделок штатной схемы электрооборудования автомобиля [3] при этом не требуется.

Собственно схема реле стеклоочистителя, выделенная на рис.1 штрихпунктирной линией, монтируют на печатной плате (рис.2 и 3) из фольгированного стеклотекстолита и размещают в корпусе демонтируемого реле РС514. Вилка разъема XR1 вместе с соединительными проводами также от реле РС514.

Если динамическое торможение не используется, а это вполне оправдано для упрощения конструкции, то конец неиспользуемого провода следует изолировать.
Провода жгута подпаивают к плате электронного реле, а саму плату помещают в корпус РС514 и закрывают изолирующей крышкой-дном по размеру платы. Потенциометр R1 размещают в любом удобном для водителя месте на панели автомобиля, например, вблизи переключателя режимов работы стеклоочистителя.
Были изготовлены и установлены на автомобили более пяти экземпляров электронного реле стеклоочистителя. Подбор элементов не проводился. Все водители отмечают широкий диапазон интервалов паузы. Работа двигателя стеклоочистителя стала более устойчивой.
В заключение следует отметить, что предлагаемое электронное реле — наиболее простое технологическое решение поставленной задачи, поэтому встречающиеся в литературе схемы цифровых реле не рассматривались, как неоправданно усложненные, тем более что ни точное значение паузы, ни ее стабильность для водителя несущественны.
ЕЛ. Яковлев, г.Ужгород
Литература
1. Борноволоков Э.П., Фролов, В.В. Ра-диолюбительские схемы.- К.: Техтка, 1979.
2. Радио, телевизия, электроника. Бол-гария- 1979.- №11.
3. Литвиненко В.В. Электрооборудова-ние автомобилей «ВАЗ» //Зарулем. — 1997.- С.108-109.

В общем собравшись я повторил эту схему
вырезал и вытравил печатную плату

Источник

Штатное реле привода стеклоочистителей РС 514 вполне надежно, но работает однообразно. Хотелось большего функционала. В интернете в свое время была найдена схема реле с расширенным функционалом, а именно с возможностью регулировки пауз и активацией работы при подаче жидкости насосом. Данная схема была собрана и успешно эксплуатировалась несколько лет. Подвергалась ремонту и даже пережила утилизацию старой ВАЗ2106 30 летнего возраста продолжив жить в более свежем авто. При очередной неисправности по неизвестной причине пришлось задуматься о покупке магазинного варианта. А все из за того, что я не нашел схему для ремонта, Сайт сгинул, бумажные варианты скорее за ненадобностью тоже.
Поехал на входных на рынок. Ассортимента нет. Пришлось брать реле РС 514 версии 582.3777 Цена вопроса
150 рублей, что в последствии оказалось высоковатой.

При покупке обратил внимание на то, что реле имеет маленький вес. Значит электронное, то, что нужно подумал я. Дома произведя вскрытие я был и рад и расстроен одновременно. Реле имело электронные корни, но слишком примитивные, схема на 2х транзисторах (схема более ранней модификации этого реле).

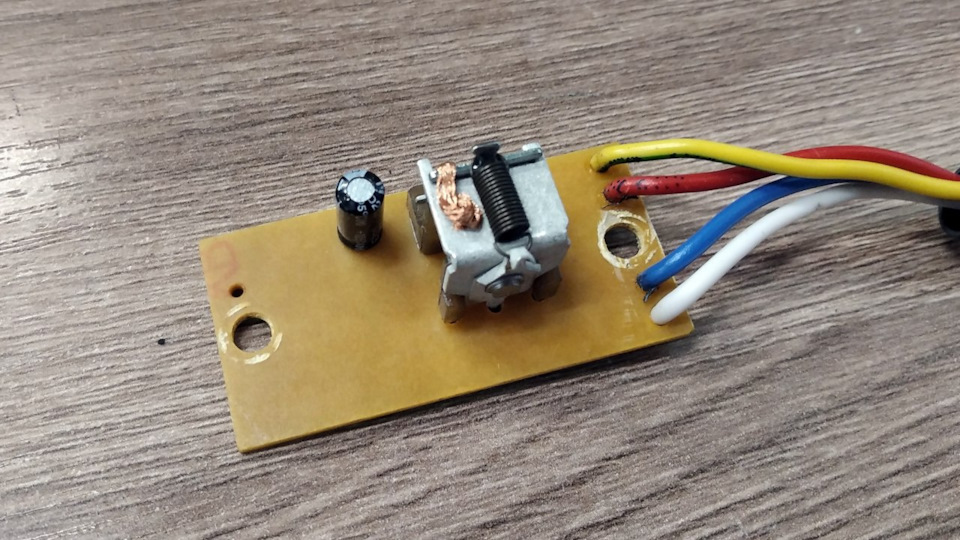

Коммутирующим элементом выступало небольшое электромагнитное реле, что не радовало совсем
