Ремкомплект тормозного суппорта. Состав набора, применение, производители

Любой водитель знает, что тормозная система автомобиля всегда должна быть в порядке. Одним из основных ее элементов является суппорт. Необходимо постоянно поддерживать его в исправном состоянии, для чего используется соответствующий ремкомплект.

Зачем нужен тормозной суппорт

Задача суппорта состоит в прижимании тормозных колодок к диску, обеспечивая процесс торможения. Соответственно, от его исправности во многом зависит эксплуатация всей системы.

Когда водитель нажимает на тормозную педаль, жидкость, находящаяся в системе, с помощью поршня главного цилиндра и трубок воздействует на поршневые группы переднего и заднего суппортов. Под их воздействием суппорт начинает двигать колодки по направлению к тормозному диску, чем обеспечивается процесс торможения.

Симптомы неисправности и причины ремонта суппорта

Как определить поломку тормозной системы, и в частности, износ суппорта? Все довольно просто. В процессе эксплуатации колодки и вся тормозная система естественным образом изнашивается. Если в районе суппорта со временем появился скрип или тонкий визг во время торможения — это первый звоночек водителю о том, что нужно провести диагностику. При неисправном суппорте зачастую колодки становятся не параллельно диску, а наискось, задевая его поверхность.

Дополнительной и и распространенной причиной износа суппорта может быть прохудившийся пыльник, из-за чего грязь или пыль попала внутрь. Другой аналогичный вариант — попавшая внутрь ржавчина.

Снятый тормозной суппорт

Для устранения перечисленных проблем используется ремкомплект суппорта. В его состав входят расходные материалы, с помощью которых можно устранить эти неисправности. Поэтому для ремонта суппорта необходимо обязательно купить соответствующий ремкомплект.

Осмотр необходимо проводить не реже одного раза в месяц. Вместе с суппортом нужно проверять уровень тормозной жидкости, а также износ колодок.

Ремкомплект тормозного суппорта

Ремкомплект суппорта — это набор мелких запасных и расходных частей, необходимых для проведения ремонта указанного элемента. В зависимости от марки автомобиля, а также производителя комплекта в него могут входить различные элементы. Однако чаще всего в него входят:

При выборе того или иного набора необходимо руководствоваться информацией, которая представлена в документации к вашему автомобилю. Там вы найдете точную информацию о том, какие запасные части используются в тормозной системе. Если такой информации нет, можно поинтересоваться в интернете или непосредственно у продавцов-консультантов. Главное, чтобы при покупке они давали гарантию и возможность возврата комплекта в случае, если он не подойдет.

Ремонт тормозного суппорта

Устройство, обслуживание и ремкомплект тормозного суппорта

Чтобы отремонтировать суппорт его понадобится снять. Сначала следует демонтировать колесо и снять прижимную пружину, для этого используют обычную отвертку. Как правило, в месте соединения скапливается грязь и пыль, которую надо убрать. После этого нужно заблокировать магистральный патрубок, делается это с помощью зажима, и отсоединить тормозную магистраль. Будьте осторожны, чтобы не пролить тормозную жидкость. Для этого нужно закрыть цилиндр болтом с резьбой, которая подходит для данного отверстия. Затем надо открутить колпачки, и снять кожух суппорта. Перед вами предстанут тормозные колодки. Проверьте их изношенность. В случае необходимости — замените.

Несколько слов о ремкомплекте и его использовании. Обычно в него входят резинки и смазки. Как правило, смазок две. Первая — для направляющих, вторая — для поршня. Суппорт необходимо разобрать, удалить с него грязь, пыль и ржавчину. Это касается как его поверхности, так и пазов. Для этого используются слесарные инструменты, щетки, при необходимости компрессор. То есть, корпус должен чистым.

Прежде чем вставить поршень в суппорт, его необходимо смазать соответствующей смазкой. В процессе ремонта замените все имеющиеся резинки на новые из ремкомплекта, предварительно удалив старые.

Ремонт заднего тормозного суппорта

С пыльником выполняем ту же операцию — смазку и установку. После чего устанавливаем новый поршень. Далее следует замена амортизатора направляющей. Потом нужно зачистить отверстия для направляющих и удалить старую смазку. Далее смазываем посадочные места пыльников и устанавливаем их. Нужно смазать направляющие и соединить со скобой. То есть, необходимо заменить все резинки, которые были в наборе.

Производители и цены ремкомплектов суппорта

Еще раз повторимся, что для каждой машины существуют индивидуальные ремкомплекты суппорта. Кроме этого, на сегодняшний день существует много производителей расходных материалов. Остановимся на наиболее популярных.

Цена на ремкомплект также будет существенно отличаться в зависимости от марки автомобиля и производителя расходных материалов. Стоимость может находится в пределах от 250 до 3500 рублей. Хотя в настоящее время цены колеблются очень динамично, поэтому перед покупкой уточняйте актуальную стоимость.

Источник

Замена ремкомплекта заднего правого суппорта

Не так давно (полтора года назад 😊 ) я менял тормозные колодки и не отжал цилиндр на суппорте сзади справа, так как была большая вероятность порвать при этом манжету, а ремкомплекта в наличии не было. Тогда так всё и собрал, не заменив ровно одну колодку. Ремкомплект заказал тут же и пришёл он довольно быстро, но замену произвести я сподобился только совсем недавно.

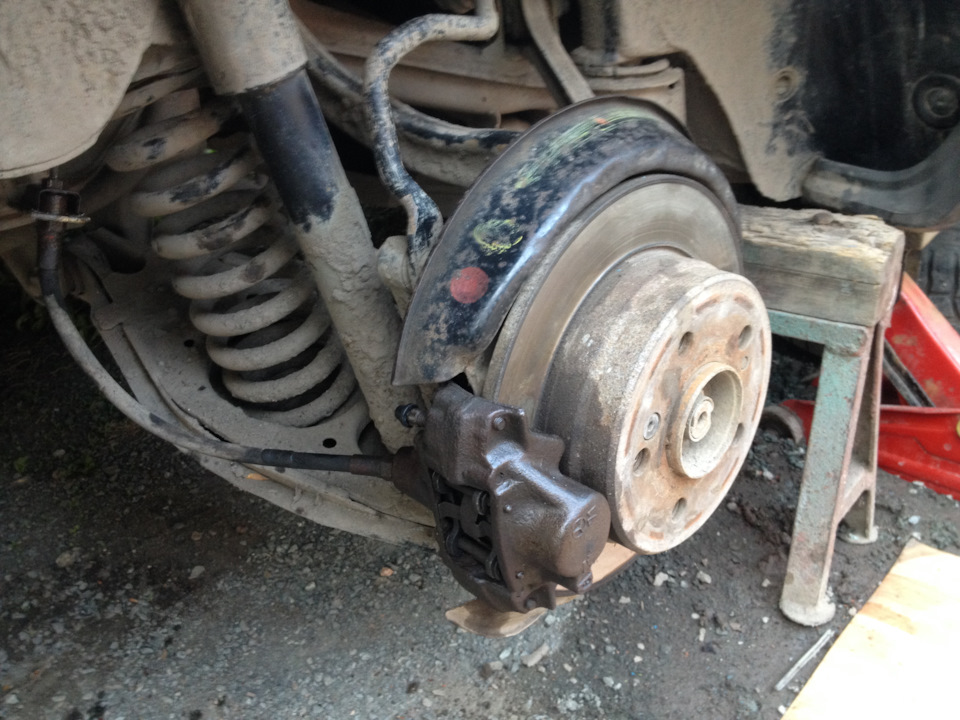

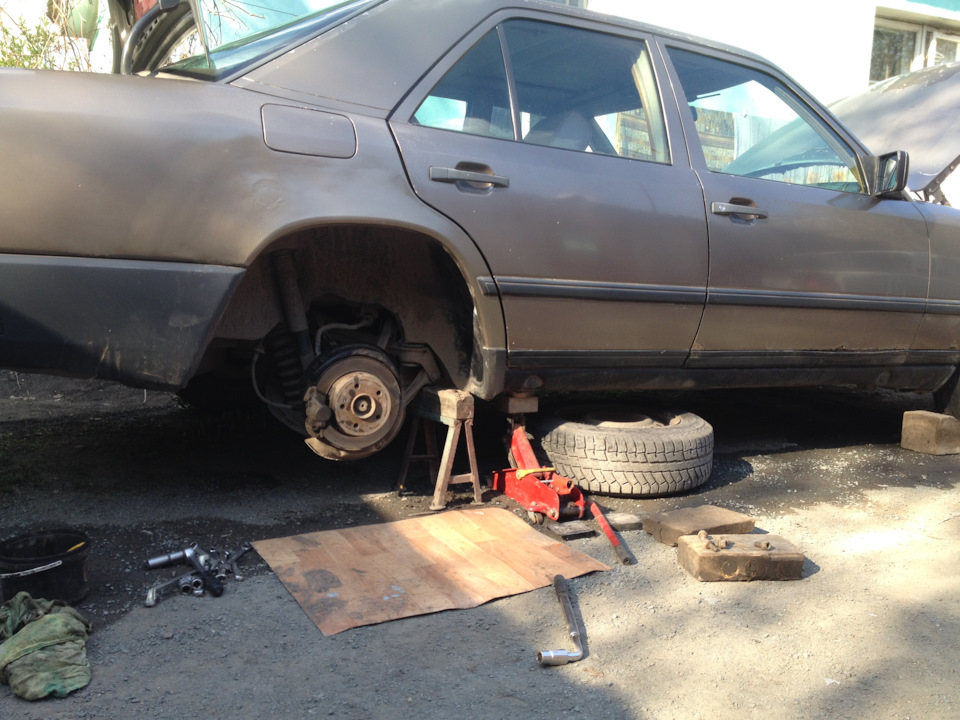

Мерса домкрачу, благо сейчас я это могу делать за поддомкратник, хотя бы с правой стороны (слева пока ещё всё очень плохо).

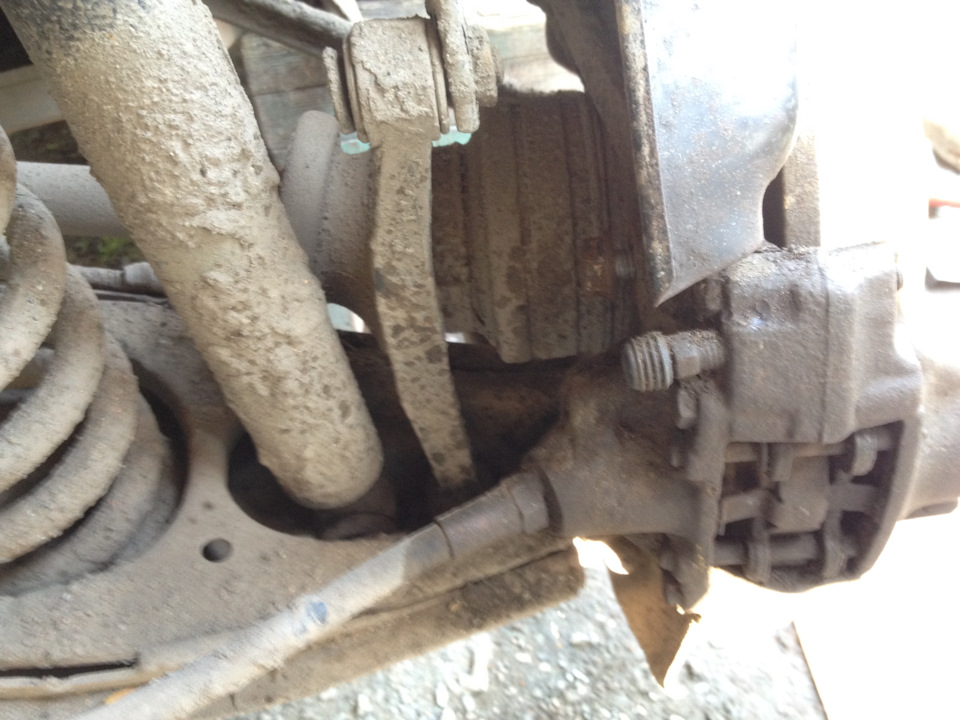

Откручиваю болты, крепящие суппорт к кулаку (один сверху и один снизу) и страгиваю тормозной шланг.

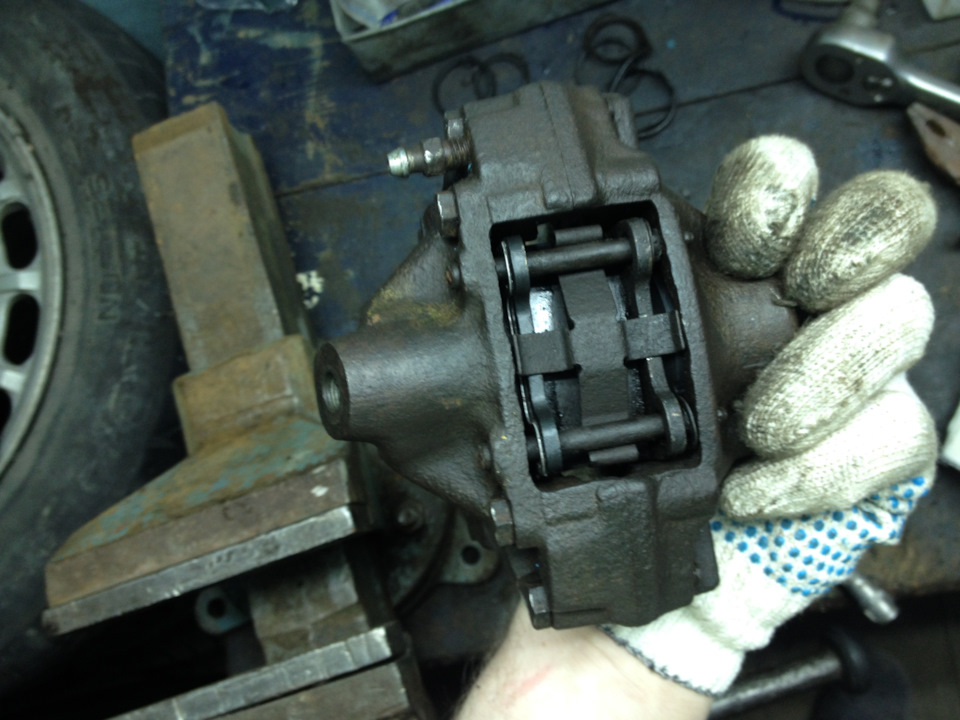

И вот такой неравномерный износ колодок из-за подклинившего поршня.

Та, которая потолще, и была заменена полтора года назад. Видно, что она не очень-то и работала. В общем, выходит, что заднее правое колесо у меня и не тормозило почти (а может и совсем).
Тормозную трубку заткнул палочкой, чтобы жидкость не утекла.

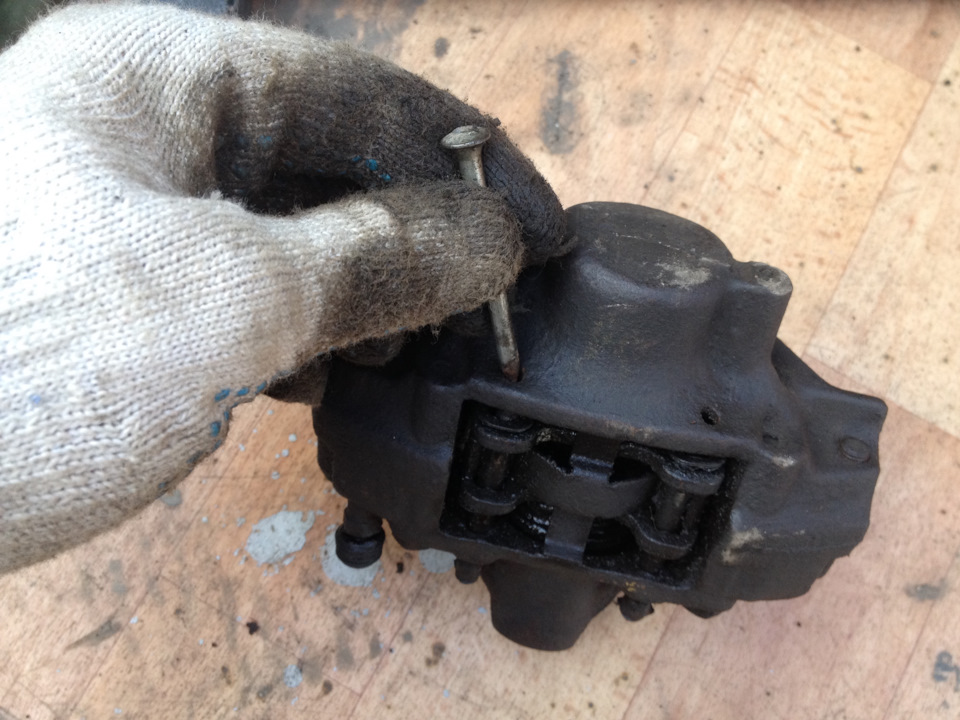

Направляющие выбил, надставив дюбель и обстучав молотком

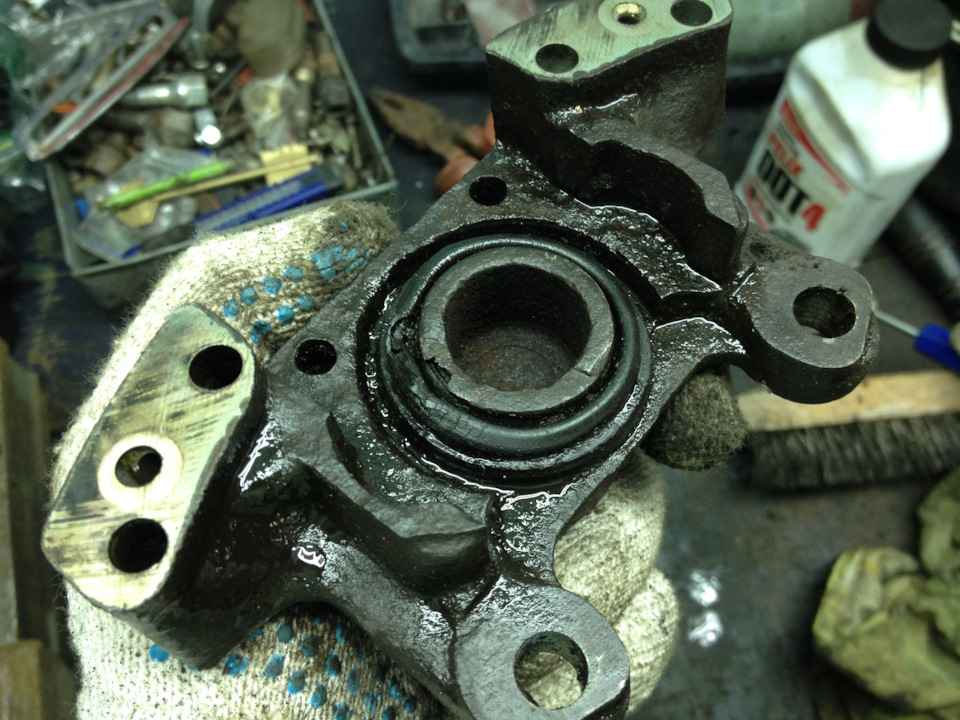

Оказалось, что на поршне со стороны толстенькой колодки была порвана манжета и при его извлечении она окончательно пришла в негодность. Ремкомплект однозначно был куплен не зря.

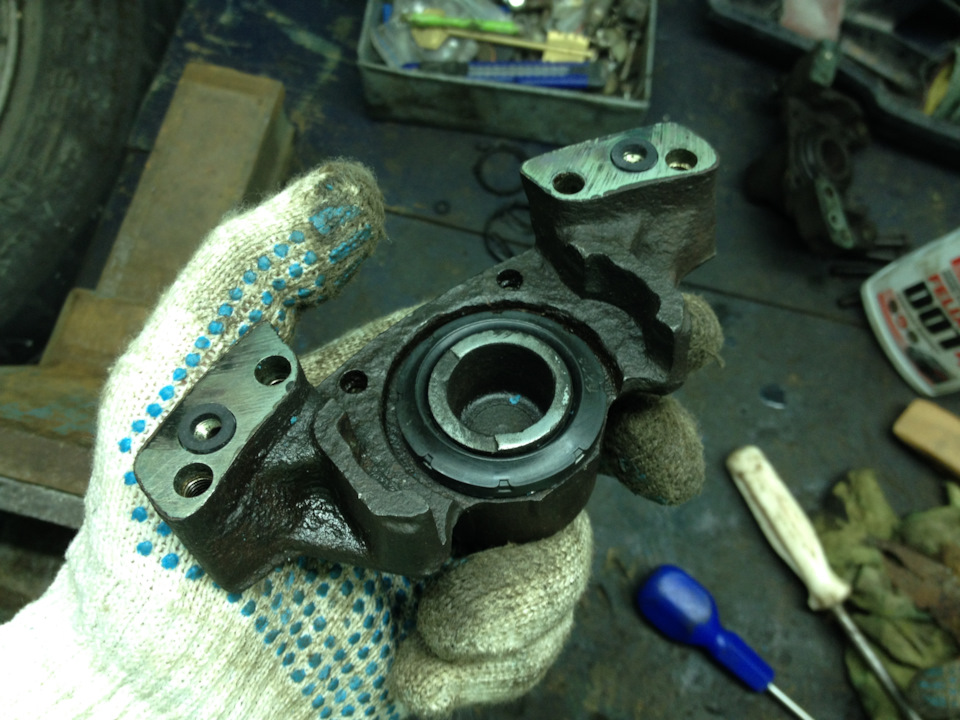

Для удобства проведения работ суппорт располовинил.

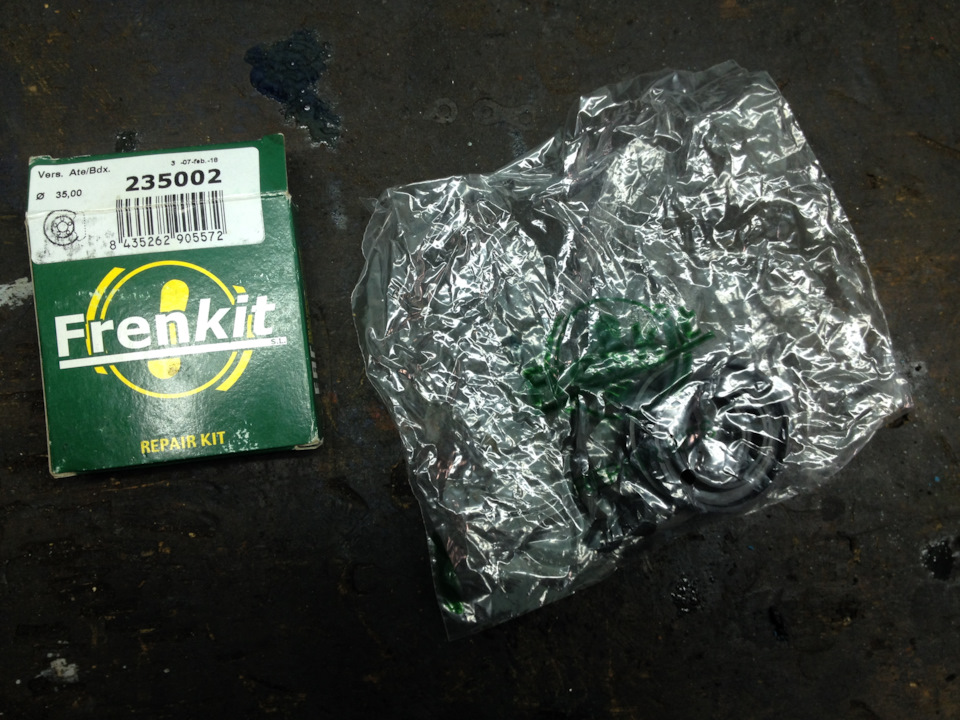

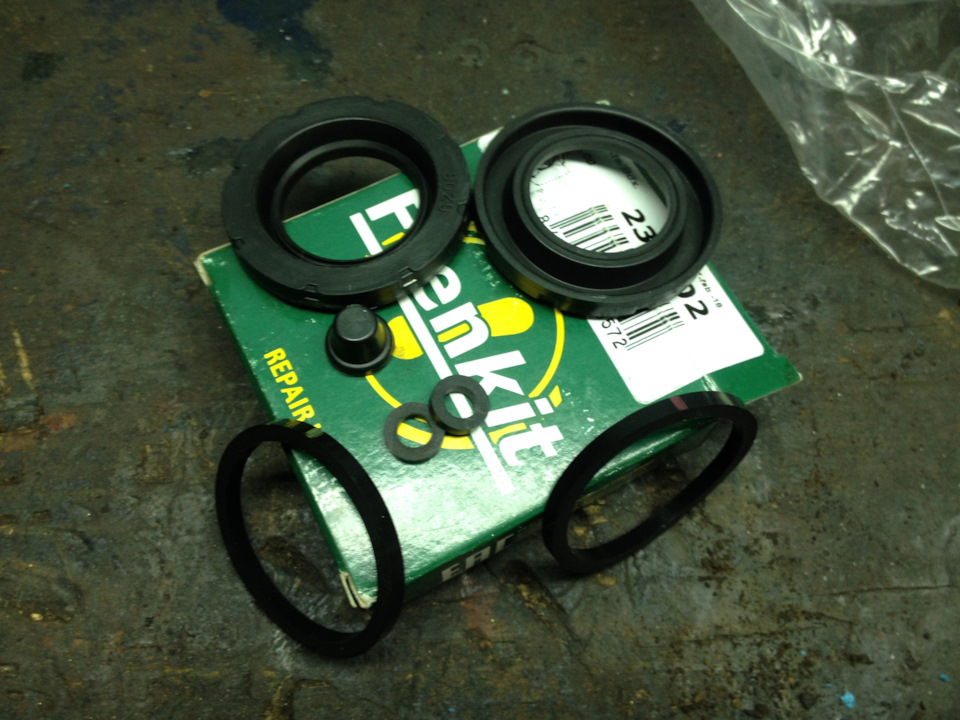

Берем ремкомплект и распаковываем его.

Половинку суппорта перед заменой резинок почистил растворителем и металлической щеткой вручную (не на дрели). Чистить до блеска для последующей покраски ничего не стал. Может, как-нибудь потом и заморочусь.

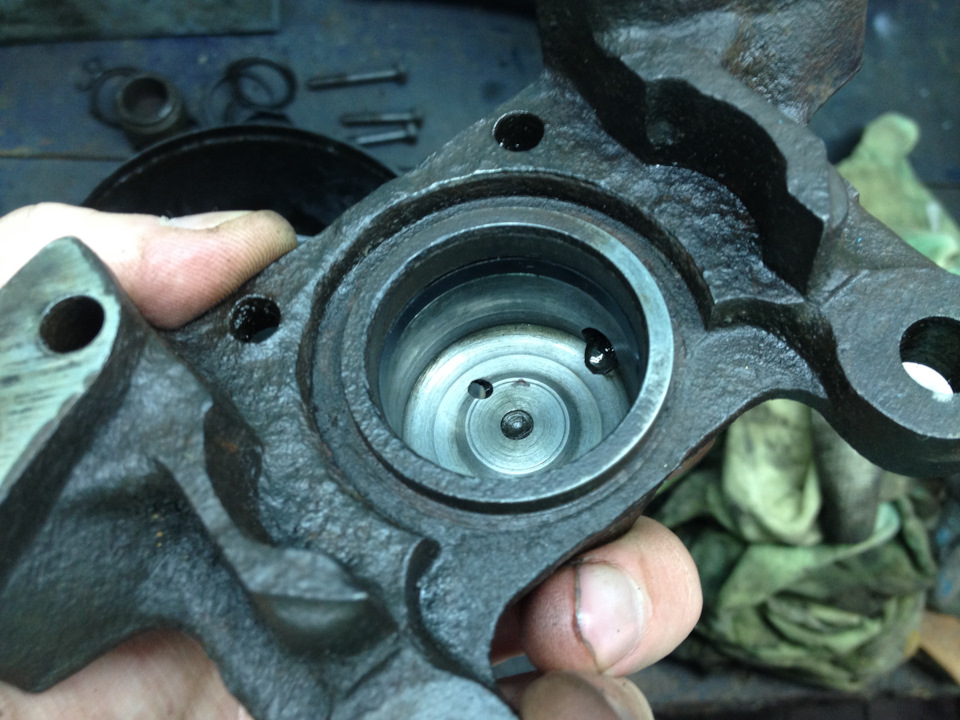

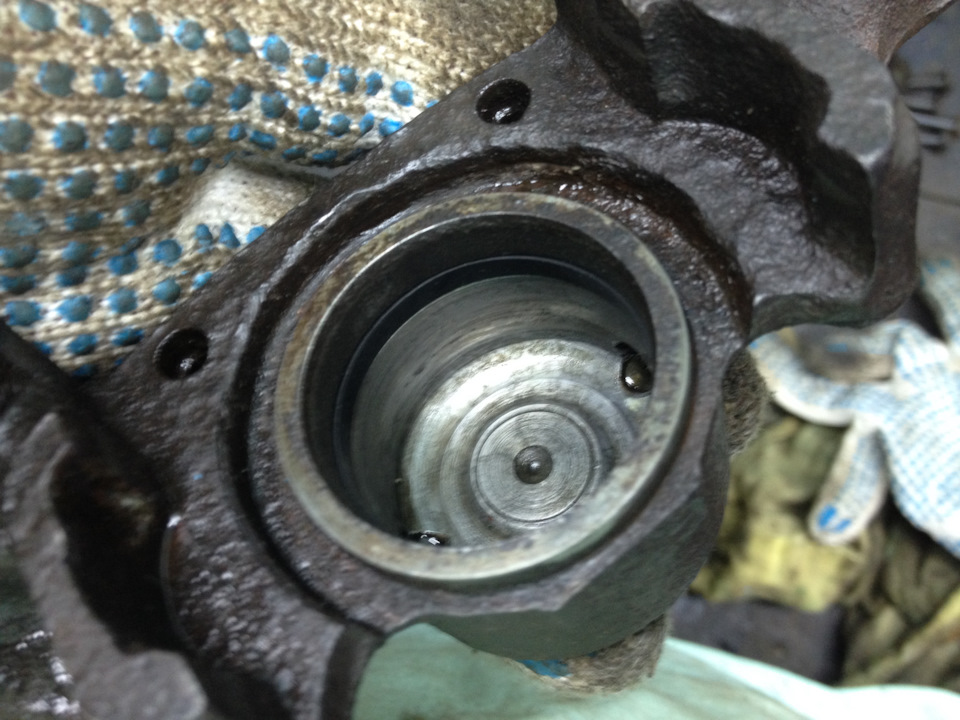

Заменил внутреннюю резинку цилиндра.

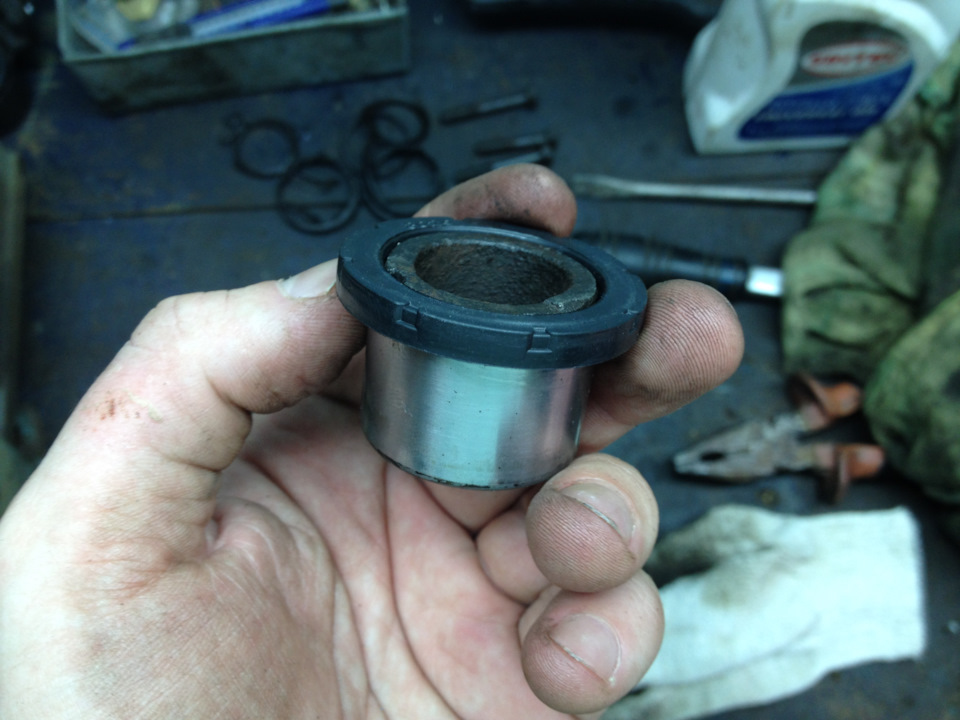

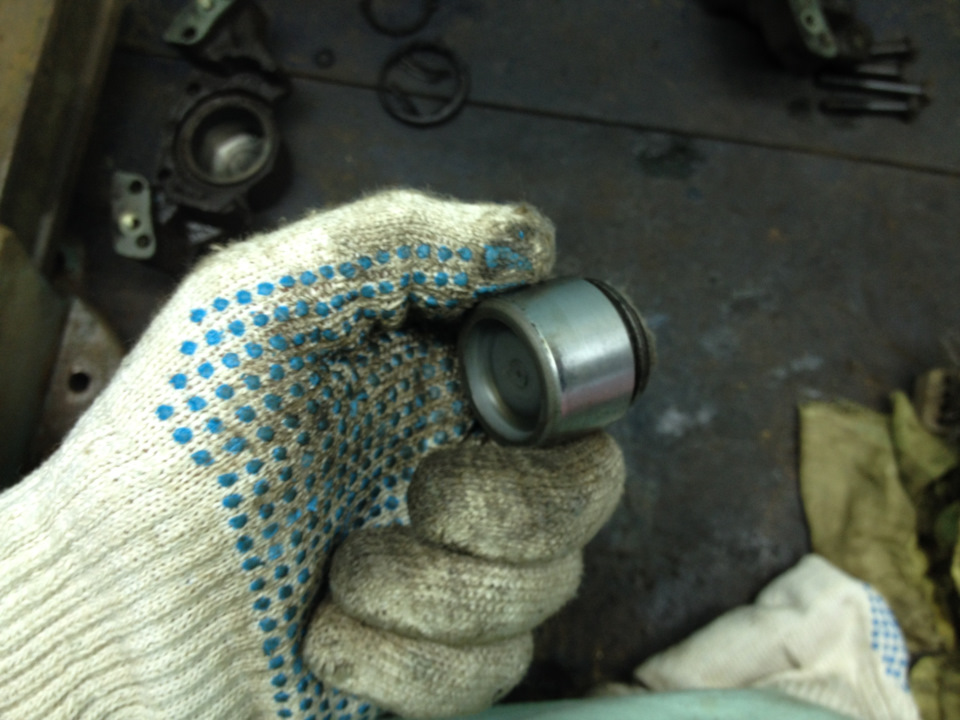

Сам поршень почистил, надел манжету, смазал тормозной жидкостью и вставил в цилиндр. Сразу установил прокладки соединительных каналов.

Поршень же со второй стороны выходить никак не хотел. Я его и обколачивал и монтировкой пытался поддеть — ни в какую.

Пришлось собрать суппорт, установить на мерса, прокачать тормоза и тормозным усилием стронуть поршень. Только после этих манипуляция он поддался.

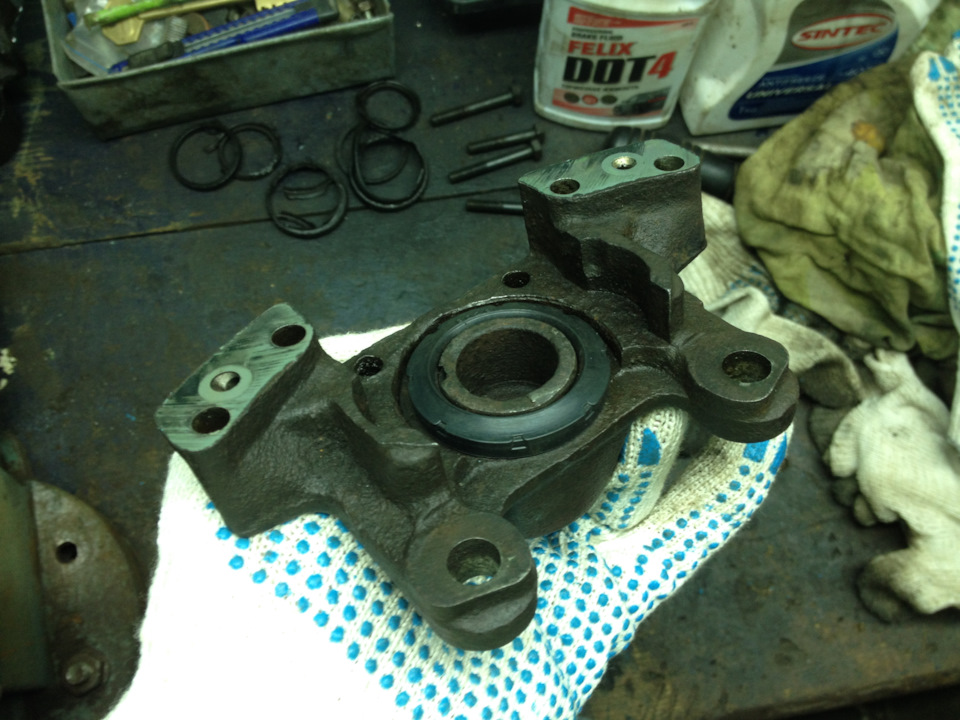

С этой половинкой произвожу те же манипуляции: замена внутренней прокладки в цилиндре, чистка поршня, замена манжеты.

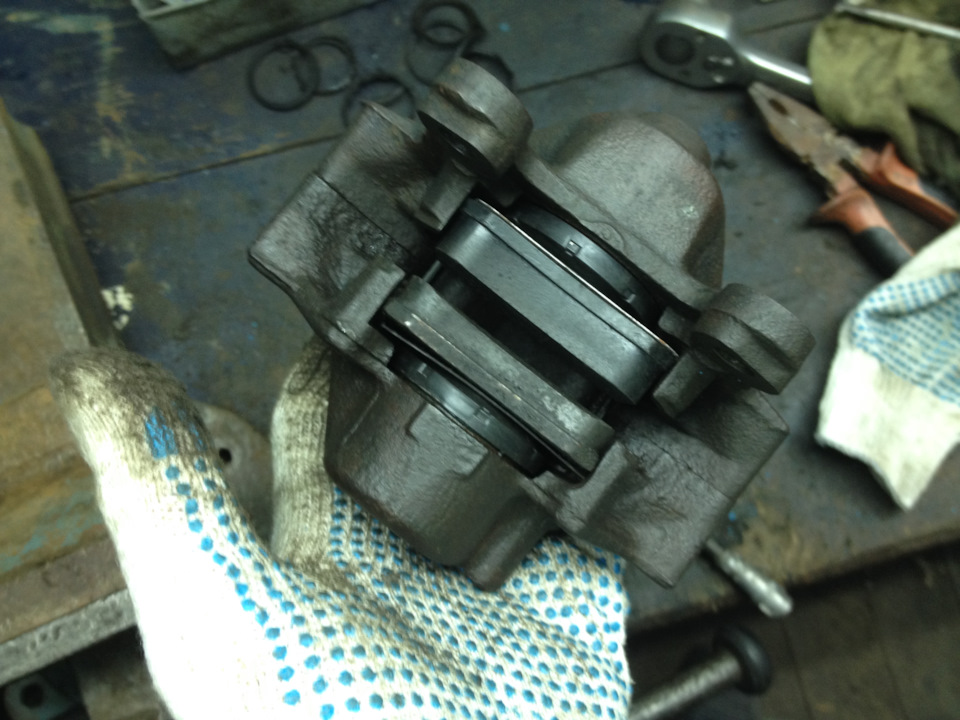

Всё собираю в обратной последовательности.

Колодка ждала своего часа все эти полтора года, ее и установил.

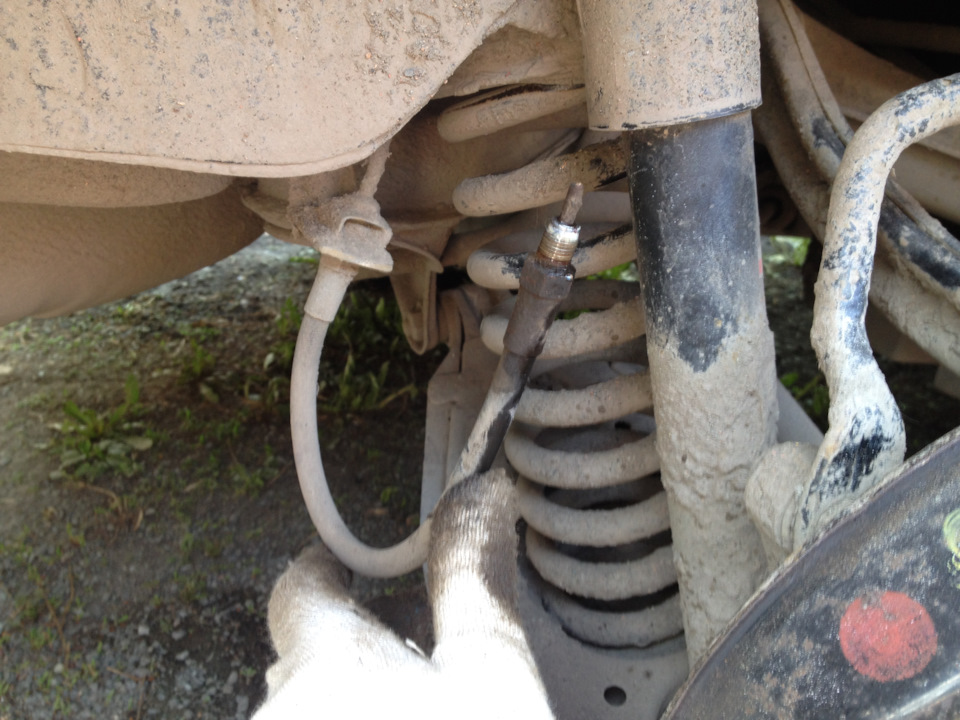

Также, давно уже лежали в гараже задние тормозные шланги Meyle. Хотел заменить и шланг, но оказалось, что у нового совершенно иной принцип крепления со стороны кузова. Может, оно и к лучшему. Куплю потом какие-нибудь другие. Те, которые стоят на мерсе, выглядят вполне себе сносно и точно еще походят.
Тормоза прокачал. Тормозит теперь увереннее. Правда, добавилось немного биения при интенсивном торможении. Видимо, надо будет как-нибудь и диски тормозные заменить.
В общем, об еще одном узле пока можно не переживать.

Ремкомплект суппорта заднего Frenkit 235002 — 200 руб.

Источник

Тормоза [1] : Как перебрать суппорта оригиналом и не разориться

Доброго времени суток! Настал черед освежить блог очередной большой записью – на этот раз под раздачу попали тормоза. Для удобства разделю свою историю на две части: в первой речь пойдет о полном обслуживании суппортов: с разбором, удалением очагов коррозии, покраской, а также подбором и заменой ремкомплектов. Во второй расскажу про замену дисков и колодок вкруг, и предшествующие муки их выбора – да поймут меня владельцы двушек! =)

Да, сразу оговорюсь, все написанное ниже справедливо исключительно для штатных тормозов 2-литровых 8х аккордов (CU1)

С момента покупки авто, а это три с половиной года или

45 тыс пробега, не заглядывал в тормозную систему от слова совсем. Когда покупал машину, диски и колодки были почти без износа, а значит, чего туда лишний раз лезть, тем более сзади стояли знаменитые фиолетовые колодки Нибк! 😆🤦‍♂️ Смешно или нет, но почти все это время тормоза меня устраивали, кроме ржавчины на дисках и суппортах, конечно. То ли я не особо требовательный, то ли из-за механики, а может потому, что езжу преимущественно в городе, где особо не разгонишься. И только в последние полгода стали появляться неприятные симптомы: биение в руль при торможении на высоких скоростях, а также нагрев заднего левого колеса при продолжительной езде. Решил наводить порядок самостоятельно – такое дело нашим рукож рукастым мастерам доверять нельзя.

Состояние перед разбором

Разбор крайне прост. Опишу для таких же чайников, как и я =)

Демонтаж и разбор заднего суппорта:

1. Снял колесо, отпустил ручник, поставив машину на передачу (можно башмак под колесо). Так как мне предстояло извлечь суппорты для дальнейшей работы с ними, сразу ослабил штуцер тормозного шланга, ибо когда все будет откручено, отдавать этот болт крайне проблематично… (на самом деле я это понял, когда уже разобрал первый суппорт, но вы-то не повторяйте моих ошибок 😀)

2. Отдал болт на 12 на кронштейне тросика ручника и отсоединил сам тросик от «флажка» на суппорте.

3. Отдал два болта на 12, которые вкручены в направляющие. Снял первую часть суппорта (цилиндр) с тормозного диска и отодвинул в сторону. Можно подвесить на проволоке за что-либо, либо положить так, чтобы не передавить/перекрутить шланг. Далее извлек колодки.

4. Теперь открывается удобный доступ к еще двум болтам на 17, которыми вторая часть (скоба) прикручена к ступице. Выкрутил, снял.

5. Остался тот самый штуцер тормозного шланга, который был ослаблен в самом начале ключом на 14. Прежде чем выкручивать покумекал, как бы заглушить тормозной шланг. Можно и не глушить, но тогда жидкость будет постоянно вытекать, система сильнее завоздушится и потом в процессе прокачки увеличится расход новой тормозной жидкости. Придумал вот такую приспособу: болты от М6 до М8 с гайкой и две широкие, «прорезиненные» изолентой шайбы.

Разбор же самого суппорта тоже довольно прост, хотя тут есть нюансы. Поршень выкручивается против часовой стрелки – вместо особого ключа можно вставлять что-то подходящее в прорези и выворачивать. В принципе, на этом разбор можно заканчивать, если нет проблем с ручником.

При клине ручника эпопея продолжится – необходимо вынимать втулку, которая находится внутри цилиндра. С ней малой кровью уже не обойтись – понадобится изготовить особый ключ. В этой записи и комментах к ней подробно описана сея процедура. Правда, прежде чем выкручивать втулку, необходимо сначала с внешней стороны отдать гайку на 12, и отсоединить «флажок» от втулки, который сидит на ее шлицах (предварительно запомнить положение с помощью меток или фото). Сидит на шлицах очень туго, я так и не смог разобрать… Но, повторюсь, если ручник вас не беспокоит, и вы не собираетесь химически удалять коррозию с суппорта, например, с помощью варки в кислоте, то разбирать этот механизм нет никакой необходимости.

В моем случае ручник был в порядке, а вот поршеньки в обоих суппортах заржавели. Видимо, влага прошла под пыльник и вызвала коррозию его посадочного места, а далее уже перекинулась на поршень. Пыльники вообще прикипели к металлу, снять их можно было бы только оторвав «с мясом».

Оценив ситуацию, было принято решение заказать суппорты с японского донора, и временно отложить весь процесс, собрав все обратно как есть. Заменил только смазку в направляйках (они были в полном порядке) и ездил пару недель так. Кстати, вот что произошло с задними колодками всеми любимой фирмы Nibk. До сих пор не понимаю, почему люди берут этот китайский левак, когда есть соизмеримые по цене отличные варианты из Японии?

Пришли суппорты с донора и процесс продолжился. На них также имела место быть коррозия, но в значительно меньших объемах. Самое главное, что посадочные места пыльников и поршни были девственно чистыми, а снаружи можно без фанатизма пройтись насадкой по металлу и подготовить к дальнейшей покраске.

Демонтаж и разбор переднего суппорта:

Передние суппорты выдержали испытание коррозией намного лучше задних, хотя внутренние поверхности тоже пострадали от колодочной пыли.

1. Ослабил ключом на 14 штуцер тормозного шланга, предварительно пропшикав ведешкой его и еще два болта скобы (были очень закисшие).

2. Далее направляющие, но они тут хитрые, спрятаны внутри резиновых втулок с заглушками. Отверткой ковырнул заглушки, наощупь вставил шестигранник на 7 (до этого были попытки на 5 и 6) и вывернул. Расшевелил и потом сдернул цилиндр с одной колодкой с диска, сразу вывернул болт тормозного шланга и уже подготовленной приспособой заглушил.

3. С трудом, но выкрутил два болта скобы ключом на 17.

Поршень из цилиндра легко выдавливается сжатым воздухом, главное не переборщить с давлением и обязательно подложить на пути его вылета что-то мягкое – если выстрелит, то не останется вмятин. К моему счастью передние поршни были в отличном состоянии без каких-либо намеков на коррозию на рабочей поверхности (отдельно поршень если что не продается). Да и в целом суппорты ATE очень понравились: достойно выдержали 13-летнюю эксплуатацию в суровых условиях и не сгнили в отличие от задних, при этом простые и надежные с одним, но большим поршнем, за счет чего площадь колодки тоже довольно большая, но при этом нет риска неравномерного усилия прижатия к диску.

Подготовка к покраске и покраска набором Foliatec

После демонтажа всех 4-х суппортов приступил к чистке от ржавчины. Для облегчения задачи и полного удаления коррозии можно использовать химическую чистку: гидролиз или кислоту. Второй вариант вообще довольно прост и удобен – достаточно купить пакетик лимонной кислоты, размешать с водой в ведре, вставить кипятильник и через 15 мин получить результат. Единственное, все-таки задние цилиндры я бы так чистить не советовал, ведь кислота может разъесть пыльники втулки ручника, а менять их там, как я уже упоминал выше, ой как не просто. Я же выбрал старую добрую механическую чистку (у самураев нет цели, есть только путь😀), и куражился с болгаркой, дрелью и различными большими и не очень насадками по металлу примерно 3 часа. В итоге смог вычистить суппорты почти в идеал.

Когда все было отполировано до блеска приступил к давно задуманной процедуре. Использовал набор для суппортов известной немецкой фирмы Foliatec. Кто-то ее хвалит, кто-то ругает за чрезмерную дороговизну (200 гр краски стоят почти 3 тыс). Я перечитал много отзывов и решил пробовать. Цвет подобрал близкий к машине, хотя и хотелось какой-то изюминки. Успокоил себя тем, что взял не простой серебристый металлик, а с приставкой Marina Bay, ведь живу в городе у моря 😀 В комплекте идет два компонента краски, очиститель суппортов для обезжиривания поверхности, кисточка, щетка по металлу, палочка для размешивания и даже перчатки. Немцы красавчики…

Красил в три тонких слоя с паузой около 30 мин – пока прокрашивал все 8 частей как раз проходило около получаса и можно было начинать новый цикл. Хотя в инструкции сказано про 2 слоя и 15 минут перерыва. Первый слой буквально впитывался в поверхность, и со временем вновь кое-где проступал металл. Видимо, из-за небольших размеров суппортов краски осталось столько, что хватило бы еще выкрасить 1 или 2 комплекта. После окраски оставил детали в покое на сутки для окончательной полимеризации. Вид на первый взгляд получился впечатляющий, из-за 2-х компонентного состава поверхность получилась гладкая, будто бы покрытая лаком, благодаря чему меньше должна приставать колодочная пыль и другая грязь. Ну это в теории, посмотрим, как покажет себя в процессе эксплуатации.

Теперь непосредственно к теме из заголовка – как сэкономить на ремкомплектах, поставив при этом качественные комплектующие?!

Обслуживание передних суппортов

Уже упоминал, на CU1 передние суппорты 1-поршневые производства немецкой фирмы ATE. К суппорту предусмотрены следующие комплектующие:

— комплект пыльника и манжеты поршня: Honda 45006-SEA-E01
— комплект резиновых втулок для направляющих: Honda 45007-SEA-E01 (ATE 11010154072)
— прижимная скоба: Honda 45005-TL1-G01 (ATE 11811603561)
— направляющий болт 2 шт: Honda 45004-SEA-E01 (ATE 11817100081)
— штуцер прокачки: Honda 45003-TL1-G01 (ATE 03351805002 – от мерседеса, 1 в 1 с родным)

Все, кроме пыльников поршня, можно подобрать в каталогах ATE (артикулы в скобках выше указал), а поскольку суппорт у нас ATE-шный, то запчасти в пакетиках ATE будут идентичны тем, что лежат в пакетиках Honda, только в разы дешевле. Об этом по отдельности уже многие здесь писали, я лишь просто собрал всю информацию в кучу.

В той же статье указан артикул на ремкомплект VAG 8K0698471, который и был заказан. По итогу пришли резинки, которые ничем не отличаются от оригинальных, а цена в 4 раза ниже.

Но и это еще не конец. Для правильной запрессовки пыльников с жестким бортом (внутри резины по внешнему диаметру проходит металлическое кольцо) ATE предусмотрела комплект специальных оправок или монтажных колец. Комплект крайне редкий и дорогой, поэтому очень кстати, что немцы выложили чертежи всех оправок по отдельности. Я почему-то сдуру подумал, что нужно делать оправку под диаметр поршня и выточил соответствующую 🤦‍♂️

Однако уже в процессе переборки выяснилось, что оправка совершенно не подходит, ее диаметр нужно подбирать не по диаметру поршня, а по диаметру внешнего кольца пыльника (ну логично же), который составляет порядка 70 мм. То есть правильная оправка будет вот эта:

Ну что делать, суппорта разобраны, а токаря под рукой нет, поэтому пришлось импровизировать… =)

Процесс сборки такой: вставляем в канавку внутри цилиндра манжету, предварительно промазав ее, далее на поршень надеваем также заранее промазанный пыльник и затем уже поршень вместе с пыльником руками утапливаем в цилиндр. Несмотря на то, что в инструкции так делать не рекомендуют, поршень зашел без проблем с небольшим усилием, ведь тормозухи в цилиндре нет. Когда он полностью сел, осталось только взять оправку и запрессовать пыльник на посадочное место. Для смазки пыльников поршней использовал пасту ATE Bremszylinder-Paste 03990205112, чтобы все прям по фэншую, ведь суппорт той же фирмы. Теперь осталось только вставить резиновые втулки под направляющие, чтобы сделать это было легче, смазал внешние поверхности смазкой Seiken. Сами направляющие мазать не надо.

Обслуживание задних суппортов

Единственный нюанс – этот ремкомплект все же от суппорта 2.4, где ручник барабанного типа (отдельные колодки), поэтому в нем нет уплотнительных колец для втулки, интегрированной в суппорт 2.0. Опять же, если вы не трогаете ручник, то данного набора вполне хватит. Если же надо поменять уплотнения и там, то тогда есть варианты Frenkit 238071 и Frenkit 238963 (с поршнем и штуцером прокачки в комплекте). Главный их недостаток – качество резины. Она заметно жестче чем у Seiken, нет специальных вырезов, присутствуют облои на кромках, хотя производство якобы Испания. Также нет уплотнительных шайб для соединения тормозного шланга, и хватит набора только на одну сторону.

Касательно других комплектующих, которые не охватываются ремкомплектами выше:
— направляющая А : Honda 43235-S84-A51
— направляющая В : Honda 43262-S84-A51
— фиксатор колодок: Honda 43244-TA0-A01 (нужно 2 штуки на колесо)

Аналоги не вижу смысла искать, стоят итак не дорого. Да и менять ничего не пришлось.

Обращаю внимание, что направляющие разные и при сборке это вроде как важно. Тут есть интересный нюанс: на всех картинках из каталогов и инструкций верхняя направляющая (указана как А) идет с гранями, тогда как нижняя (B) идет цилиндрическая с пластиковым наконечником. Однако у людей, которые разбирали впервые суппорта с завода и на моих донорских почему-то стояло все наоборот – верхняя шла с пластиковым кольцом на конце, а нижняя с гранями. Я в итоге так и поставил.

Еще есть поршень Honda 43215-TA0-A01, аналоги все тот же Frenkit P384703 (либо из набора 238963). Если у кого есть положительный или не очень опыт установки заменителей – пишите в комментариях. Мне менять не пришлось, в контрактных суппортах поршни были в полном порядке.

Сборка суппорта тут несколько иная, чем спереди: сначала вставил в цилиндр промазанную манжету, далее вставил пыльник, предварительно обильно заложив смазку в посадочные канавки (чтобы туда не попадала влага) и уже потом начал продевать через пыльник поршень. Одному сделать это крайне сложно, нужно 4 руки. Что касается направляющих, то там все просто. Смазку использовал Seiken CF301 в направляющие и под пыльник поршня (закладывал побольше в посадочные канавки на цилиндре и на поршне), а манжету смазал пастой ATE.

Родные задние суппорта чуть позже хочу восстановить и перебрать, ручник там не клинил, будут прозапас.

Первая цифра — сколько я потратил, а в скобах цена на тот же самый оригинал в пакете Honda

Перед:
— пыльник и манжета поршня 2 кмпл: 1790₽ (7000₽)
— втулки для направляющих 2 кмпл: 700₽ (2100₽)
— прижимная скоба 2 шт: 810₽ (3600₽)
— направляющий болт 4 шт: 740₽ (13000₽)🤦‍♂️
— штуцер прокачки 2шт: 380₽ (5600₽)🤦‍♂️

Зад:
— ремкомплект заднего суппорта Seiken 630₽ (3700₽)

Итого 5050₽ (34700₽)🤦‍♂️ Как видно, разница в 7 раз. Конечно, если заказывать через Impex, то она была бы в 3-4 раза, но это все равно космос за те же самые комплектующие.

Общий же бюджет мероприятия составил:
— ремкомплекты: 5050₽
— смазка Seiken: 465₽
— смазка ATE Bremszylinder-Paste 625₽
— краска Foliatec 3000₽
— задние суппорты с рапила 4300₽

Надеюсь, было интересно и кто-то сможет почерпнуть для себя что-то новое. Продолжение по тормозам следует… =)
