Выпуск MG-RACE готов(резонатор и труба 51мм)+новая прога для эбу(DVS-LAB)

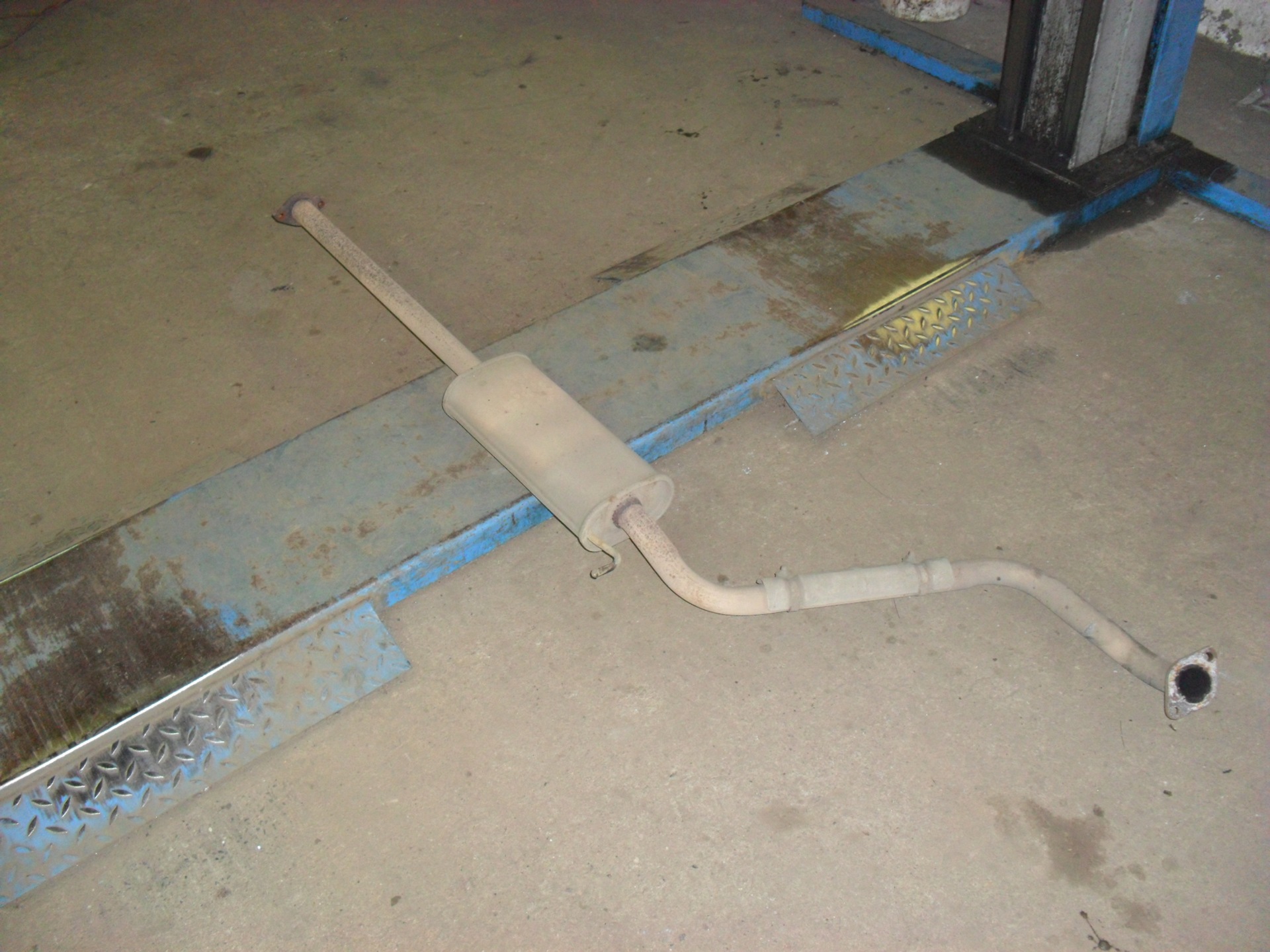

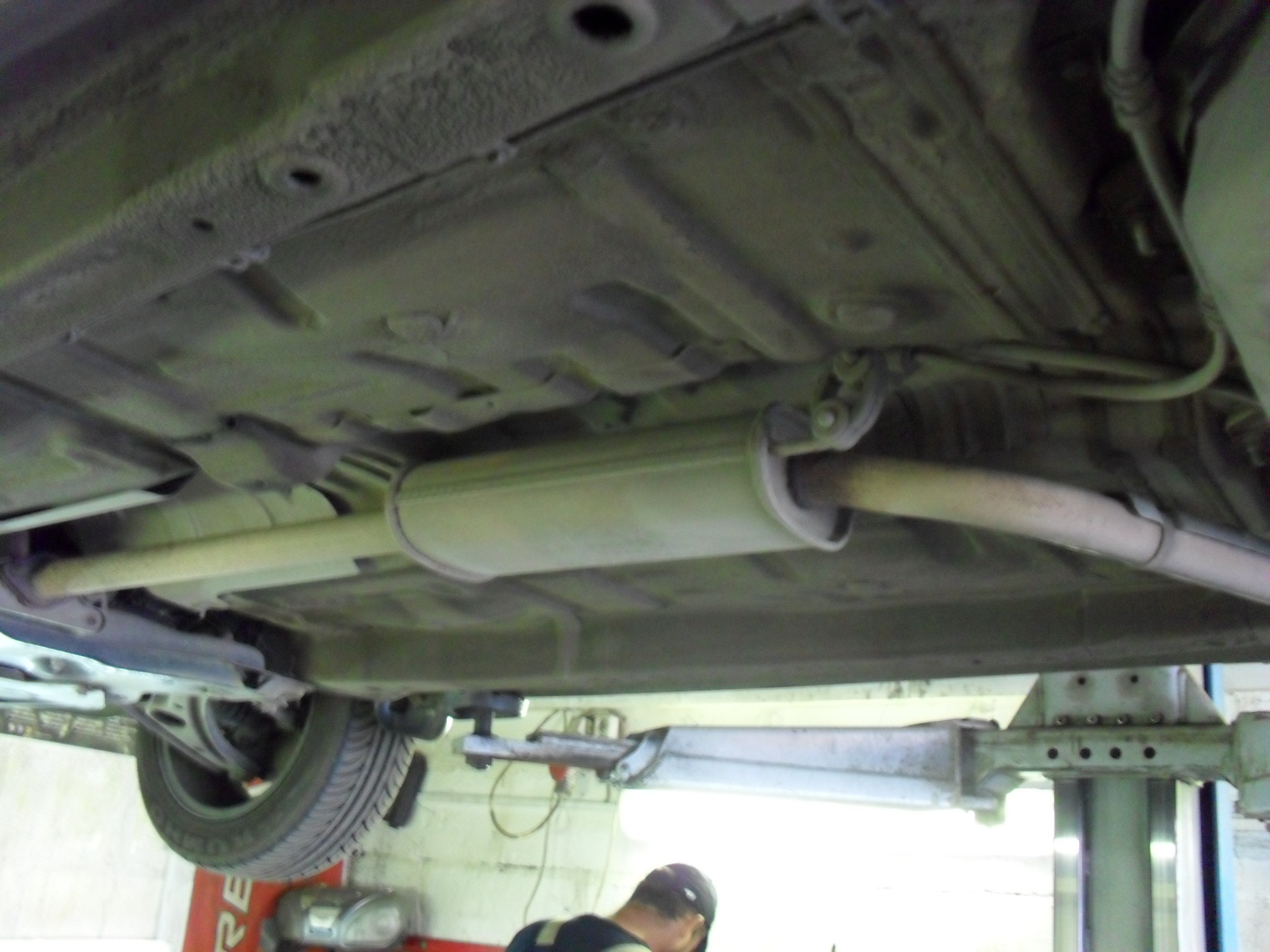

Итак, сначала появилась банка, после паук, центр с резонатором оставался штатным
и все это хозяйство издавало такие противные звуки что как то и не удобно перед окружающими было. Настал день, пришел резонатор, назначено время, в путь. Сняли штат

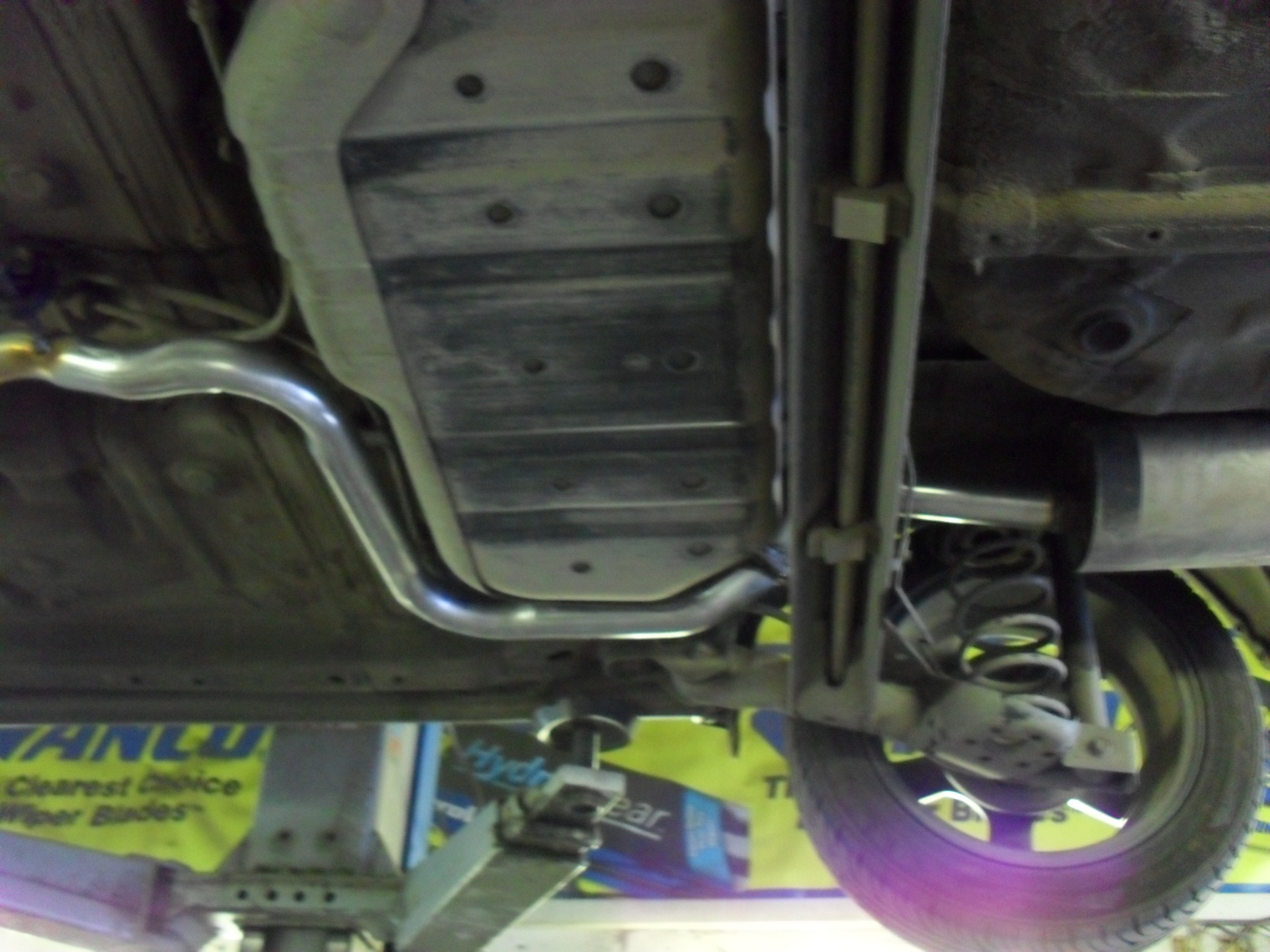

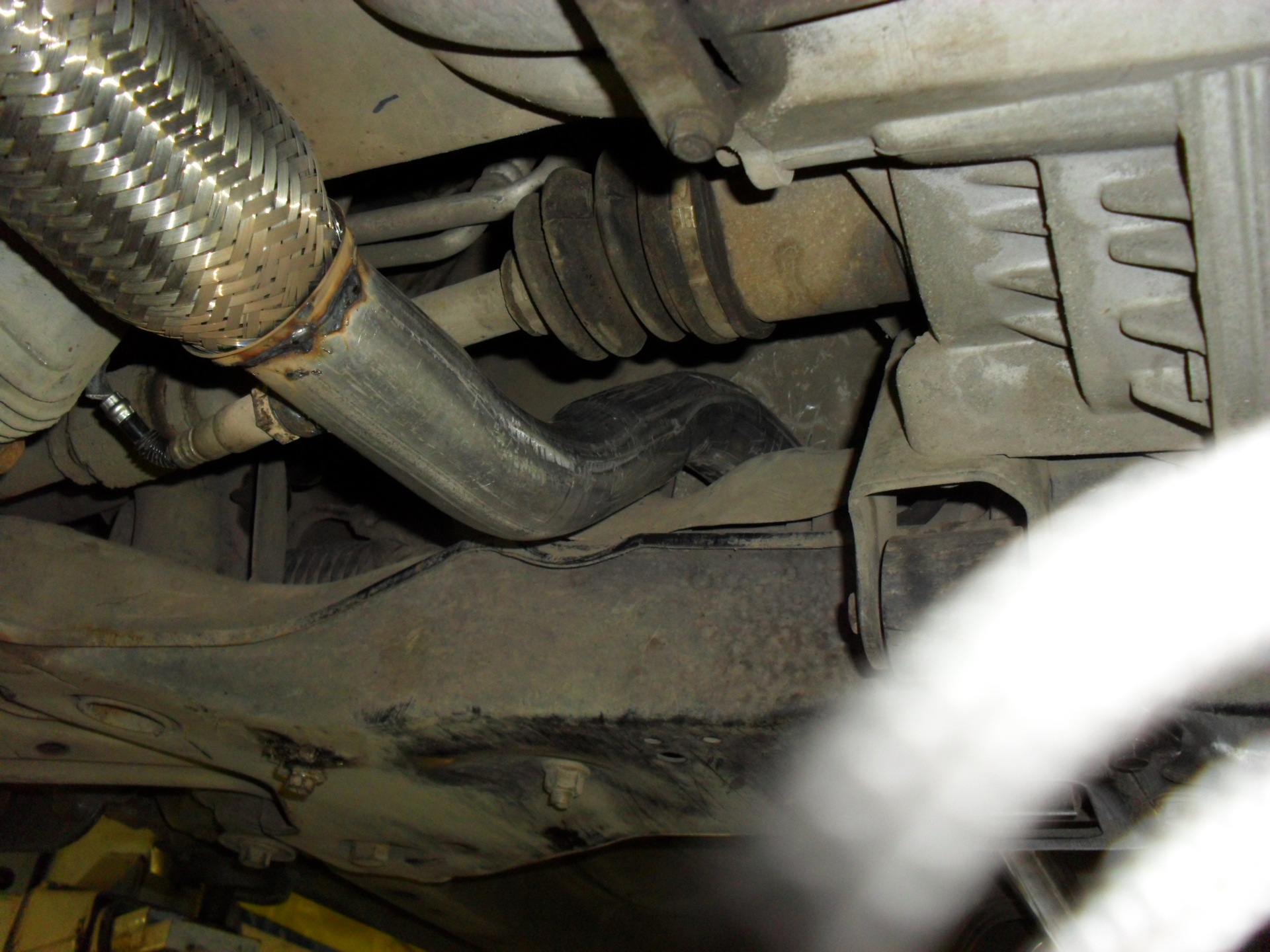

и самое сложное, это обход балки
пришлось опускать чтоб туда просунуть трубу. Труба 51мм алюминезирована, гнута на трубогибе

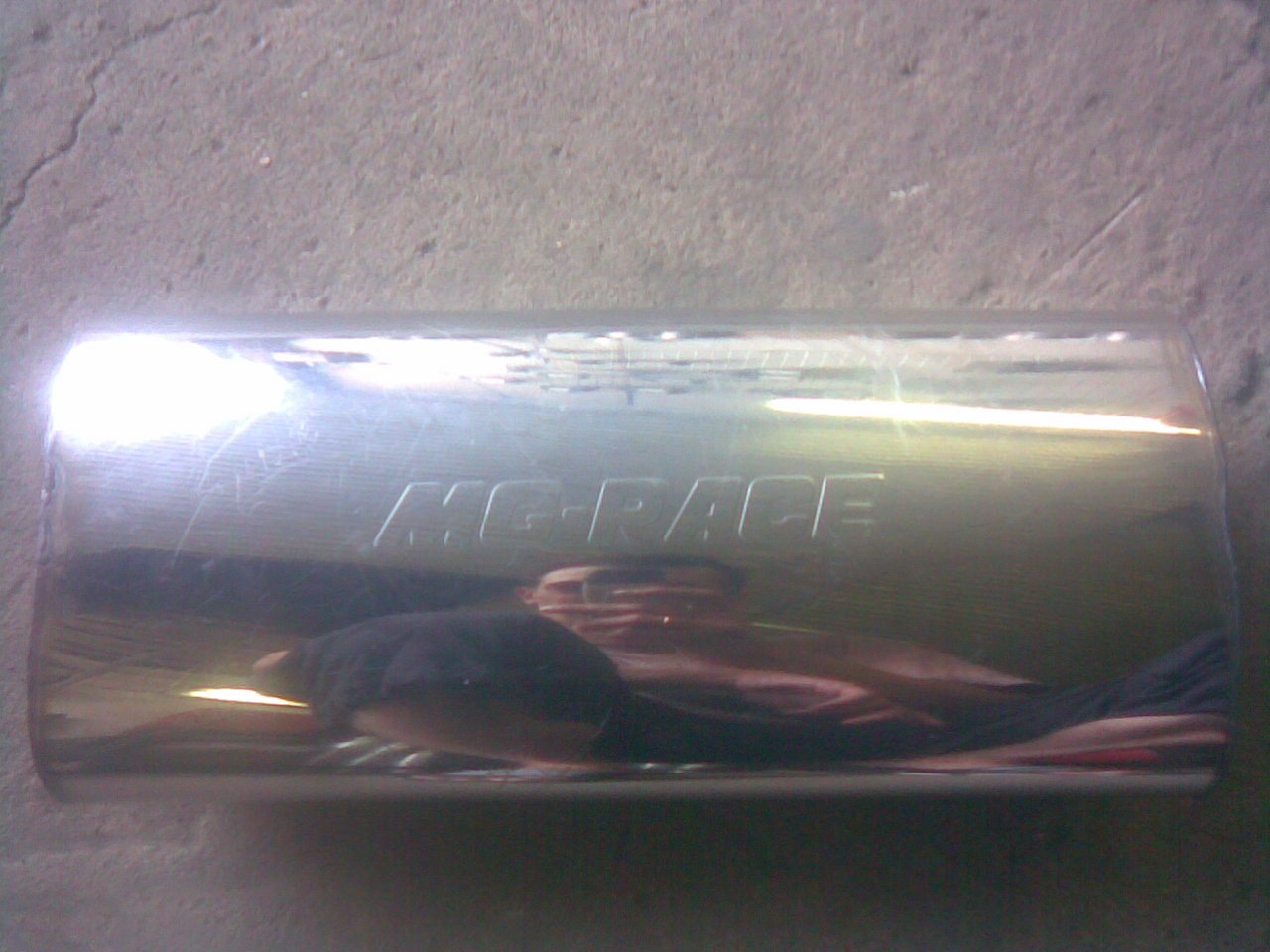

. Далее был установлен резонатор-пламегаситель 170х80х360 мм / труба 54 мм с диффузором.
Диффузор нужен для поглащения звука, он как бы разбивает его, одна часть потока проходит через его отверстие другая через перфорацию резонатора.

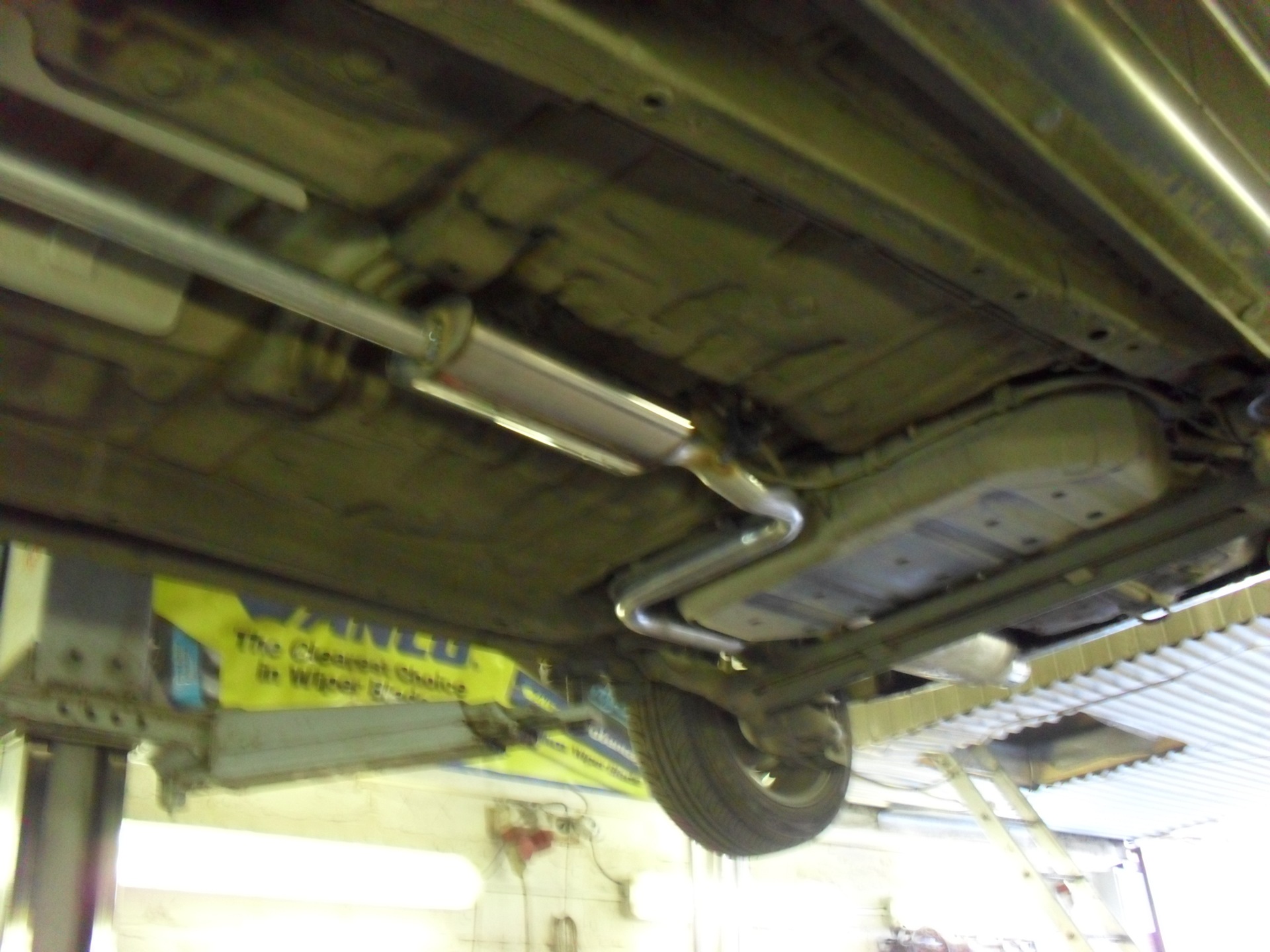

. Далее заключительная часть, труба к гусю глушителя
. Завели, проверили, все герметично, время было уже около 23:00, сил чтобы что то оценивать небыло. Утром запускаю двиг и слышу метталический отстрел в районе резонатора, пепец сцука, машина едет не лучше не хуже и при длительном отжиге по мкаду от 4500-6500об загораеться лампа перегрева охлаждающей жидкости:( Звоню в сервис, рассказываю, еду, смотрим, решаем заказывать другой резонатор-пламегаситель, нестандартный размером 200х105х390 мм / труба 54 мм с диффузором и дополнительной набивкой. Десять дней ожидания, при которой я опять попадал на перерев охлаждающей жидкости. Проверили все, вывод проблема в выхлопе и в мозгах. Пришел новый резонатор-пламегаситель 200х105х390 мм / труба 54 мм с диффузором и дополнительной набивкой
Что такое резонатор и нужен ли он?
В автомобильных кругах вы слышите, как много людей говорят о резонаторах. Это глушитель? Является ли это частью стереосистемы? Что такое резонатор? Резонатор является частью вашей выхлопной системы, но это не глушитель. Его иногда называют предварительным глушителем, потому что он установлен в выхлопной системе после каталитического нейтрализатора и перед глушителем. У некоторых автомобилей и грузовиков есть они, у других — нет.
Должен ли я заменить плохой резонатор или оставить?
Есть две ситуации, которые потребуют замены или установки резонатора. Во-первых, когда ваш автомобиль был оснащен резонатором с завода. Это подробно описано ниже. Вторая ситуация была бы, если бы вы добавляли пользовательскую выхлопную систему на свой автомобиль или грузовик. Пользовательские системы настроены больше для лошадиных сил, чем для тишины, но добавление резонатора замедляет работу до скучного рева, но при этом высвобождает выхлоп для двигателя, чтобы сделать максимальную мощность. Резонаторы часто используются в пользовательских выхлопных системах, чтобы дать им тот глубокий, хриплый звук, который так много автомобилей с высокими характеристиками, и хотят! Если ваш резонатор ржавеет, или вы ремонтируете свою выхлопную систему и задаетесь вопросом, стоит ли оставлять лишние килограммы, стоит. Его отсутствие может «сбить» настройки вашего двигателя.
Что делает резонатор?
Резонатор, установленный как часть выхлопной системы вашего автомобиля или грузовика, служит одной из основных целей — резонировать.
Это своего рода эхо-камера для выхлопной системы вашего автомобиля, приготавливая весь громкий шум, исходящий от вашего двигателя, для глушителя, чтобы заставить его замолчать. Но науки гораздо больше. Резонатор не просто удаляет звук, он меняет его. Когда ваш автомобиль был спроектирован, была команда акустических инженеров, которые были уверены, что любые звуки, которые приходят с вашего автомобиля во время вождения, настолько приятны, насколько это возможно.
Очевидно, самым приятным для многих было бы тихая машина! Вы могли бы спроектировать глушитель, который бы почти не выходил из выхлопной трубы автомобиля, но это было бы настолько ограничительным, что ваш автомобиль был бы ужасно медленным и выдавал ужасный звук и загрязнял атмосферу! Как и многие вещи в жизни, и в автомобилях, ответ — это компромисс. Глушитель подает достаточно шума, чтобы сделать вещи приятными. По мере разработки выхлопных систем, инженеры поняли, что вы можете играть со звуком до того, как он достигнет глушителя, и выпустите еще больше эффективности и мощности от двигателя, не делая его громче. Этот ответ был резонатором. Выпускные импульсы, поступающие в выхлопную систему на двигателе, заполняются звуками высоких и низких частот. Звуки отскакивают назад и вперед внутри трубы, немного меняясь, особенно когда они меняют направление внутри трубы. Инженеры поняли это и решили искать способ, которым они могли бы воспользоваться. Они узнали, что если они разработали пустую камеру для выхлопных газов, то импульсы будут отскакивать там — резонировать — и некоторые из них отменяют друг друга.
Диффузоры Шредера — акустика по-дилетантски
Как обычно, запись будет длинная и нудная. Кому теория неинтересна — перематывайте в самый конец, там будут картинки )))
Все описанное придумано не мной, а собрано на просторах сети. Область знаний совсем не моя, надеюсь нигде не напортачил, если кто какой криминал найдет — поправляйте!
COVID-19 провоцирует на работу с проектами второго, третьего, девятого и двадцать третьего эшелонов. Вот и я неожиданно добрался до акустики в квартире.
Несмотря на любовь к качественному звуку дома, по части акустической подготовки я никогда особенно не заморачивался — все-таки в квартире в первую очередь должно быть удобно жить, это же не концертный зал. Поэтому при ремонте 8 лет назад «акустическая подготовка» свелась к шумоизоляции стены от соседей. Ну и место размещения акустических систем я выбрал на этапе планировки, чтобы не пристраивать их куда-нибудь в угол потом. В остальном обычная жилая комната: диван, полки с книгами, шкаф с посудой, рабочий стол, телевизор.
Но в начале февраля этого года стало интересно, а как на самом деле обстоят дела с акустикой помещения?
Известно, что два уха человеку даны чтобы определять положение звука в пространстве. Делается это мозгом автоматически, по разнице во времени между поступлением сигнала слева и справа. Например, справа от меня что-то бамкнуло, и звук прилетел в правое ухо. А в левое ухо он прилетит позже, либо обогнув голову (за счет дифракции), либо отразившись от стен и предметов. Вот по этой разнице мозг и поймет, что источник находится справа.
По мере снижения частоты (= увеличения длины волны) этот эффект снижается, так как размер головы в районе 20-25 см сопоставим с длиной звуковой волны частотой 1,3-1,6 кГц; соответственно снижение частоты приведет к тому, что разность фаз между двумя ушами будет все сложнее уловить. Именно поэтому низкочастотные источники в пространстве позиционируются хуже — комара на слух поймать можно, а грохот поезда идет как будто бы со всех сторон.
Но музыку мы слушаем обычно не в чистом поле, а в помещении. Значит огромное количество звуковой информации будем получать от отраженного сигнала. Понятно, что при отражении часть энергии сигнала расходуется, и он постепенно ослабевает. Если отражающие поверхности хорошо отражают сигнал — то он будет отражаться многократно, слабо при этом затухая. Комната при этом гудит и звенит, это называется реверберация.
Бывают, конечно, студии звукозаписи и шоурумы для прослушивания — там выполняется акустическая подготовка с уклоном в поглощение звука, а не в рассеивание. Но жить в таком помещении очень неуютно, так как элементарный бытовой вопрос ориентирования в пространстве на слух становится трудноразрешимым. В темноте просто невозможно определить насколько далеко еще до стены 🙂
Поэтому для домашнего аудио, в бытовой квартире без специализированного помещения обычно стараются акустическую подготовку выполнять локально, для конкретных источников звука (акустических систем). Для этого используются разные прибамбасы, об одном из которых я и расскажу — о диффузоре Шредера.
Манфред Шредер был специалистом в области акустики (насколько я понимаю, одним из первых); проводил исследования концертных залов. В частности, им была разработана вот такая шкала для звукового диапазона частот (спасибо, doctor-sound.com.ua!)
Диапазон А — это частоты, длина волны которых превышает длину волны помещения. То есть никаких резонансов и стоячих волн образоваться не может принципиально. Это область звукового давления, то есть звук не локализуется совсем. Для моей комнаты 6х4 метра предел этого диапазона F1 = 55 Гц.
Диапазон B — в нем работает волновая акустика, то есть собственные резонансы комнаты и гармоники низших порядков. Сверху он ограничен частотой Шредера — F2, она определяется по формуле, к ней позже вернемся.
Диапазон С — в нем все еще влияют резонансы комнаты (вернее уже их гармоники высших порядков), но уже начинает работать геометрическая акустика, то есть отражение сигнала и разность фаз. Верхняя граница примерно равна четырем F2.
Диапазон D — область работы исключительно геометрической акустики. Длина волны настолько мала, что никаких стоячих волн не может быть принципиально, звук обязательно отразится под углом.
Частота Шредера зависит от размера помещения (его объема V) и времени реверберации RT60 (то есть затухания звука). Второй параметр позволяет учесть как раз «общую акустическую подготовку» — покрытие стен, потолка и пола, наличие мебели, параллельность поверхностей. Чем меньше время реверберации — тем быстрее будет затухать звук и тем ниже будет частота Шредера.
Почему так важно, чтобы частота Шредера была пониже? Потому что со стоячими волнами бороться труднее. А если они образуются в том диапазоне частот, где мы привыкли ориентироваться по фазе звука, о «сцене» можно забыть.
ЧАСТЬ 2. Расчеты и измерения
Значит, нужно определить RT60. Не буду вдаваться в подробности методики, но смысл примерно такой: необходимо подать в комнату звуковой сигнал, а потом измерить, сколько времени потребовалось на его затухание. Желательно, на разных частотах, но если такой возможности нет — используют частоту 500 Гц. Я пользовался софтом Room EQ Wizard v5.19. Он распространяется свободно. Для измерений нужно со звуковой карты подать сигнал на усилитель, а измерительным микрофоном снять отклик помещения. Вместо измерительного микрофона я использовал шумомер по шкале С — это не совсем годится для измерений АЧХ, но для реверберации вполне сойдет.
Получилась вот такая картинка — это график изменения времени реверберации по частотам. Вот тут подробнее про него. Графиков так много потому, что есть различные методики расчета RT60, но основной разброс у них в частотах ниже 200 Гц, это не так принципиально. Выше этой частоты все графики болтаются в районе 0,4 с. Для комнаты в 72 м3 это неплохой результат (для комнат до 50 м3 рекомендуется 0,3 с, от 50 до 200м3 — 0,4-0,6 с).
Теперь у нас есть величина RT60 = 0,4 с, объем комнаты известен — 72 м3, можно посчитать частоту Шредера. У меня получилось F2 = 2000 * SQRT(0,4/72) = 149 Гц. Это прекрасно! Это значит, что в НЧ диапазоне акустические проблемы со стоячими волнами и резонансами ограничены частотой, где на них можно практически забить. Но это не мешает поработать с СЧ диапазоном, где содержится большая часть звуковой информации — речь, вокал и большинство инструментов.
Для этого нужно понять, где в комнате находятся «площадки первых отражений» — области, от которых сигнал от источников звука поступает к слушателю минимально ослабленным. Так как мы решили, что в этом диапазоне действуют правила геометрической акустики, то эти площадки можно построить по принципу «угол падения равен углу отражения» вручную. Однако удобнее воспользоваться онлайн-калькулятором, например вот тут.
К сожалению, калькулятор не меняет масштабы чертежа в соответствии с заданными размерами (у меня акустика стоит вдоль длинной стены), но суть от этого не меняется.
Вот именно в красных областях на стенах, полу и потолке должны располагаться разнообразные рассеиватели — тогда звук до слушателя будет доходить в первую очередь из источников, а комната мало будет на это влиять. Появится «сцена», «стереопанорама» и прочие аудиофильские радости.
Мне, в некоторой степени, повезло. Слева область первых отражений попала как раз в дверь соседней комнаты, которая никогда не закрывается. Значит, все, что туда попало — пропало. Справа эта область упирается в окно с глубоким подоконником и плотной шторой. Все это тоже работает как рассеиватель.
С полом делать особенно нечего — пышные ковры в силу избытка дома аллергиков завести не получится. С потолком тоже вряд ли — правда, он натяжной, соответственно имеет небольшую кривизну и должен слегка рассеивать. Кроме того, как раз в этом месте висит большая люстра.
Остаются две проблемные зоны — между акустикой спереди и за спиной слушателя. Дайте-ка угадаю, что у Вас дома между акустикой? Телевизор? И с этим ничего не сделать, разве что раздвижной экран для него. Правда, в моем случае он висит на полметра выше акустики и наклонен, но вряд ли это сильно поможет. Акустика стоит шире, чем края телевизора, поэтому там, на стенах, можно разместить те самые рассеиватели — диффузоры Шредера. Тут есть еще один фокус: ширина зоны (и не только этой, кстати), зависит от расстояния между стеной и акустикой. Если акустику отодвинуть от стены, то область сузится, а если придвинуть — расширится. Обычно при прослушивании я акустику инстинктивно от стены отодвигал на метр, но так жить неудобно, все вечно норовят споткнуться. Если же голую стену защитить от отражений, то акустику можно придвинуть без потери качества.
За спиной слушателя ровная стена. С картиной. Но если обратиться к размерам, станет очевидно, что область первых отражений имеет ширину всего-то 60 см. Поэтому пока будем считать, что картины и подушки на спинке дивана достаточно.
ЧАСТЬ 3. ДИФФУЗОР ШРЕДЕРА
Проектирование и изготовление этой конструкции много где широко освещается — например, вот статья, или вот отчет. Есть даже промышленные образцы. Но это, конечно, не наш путь.
Смысл устройства такой: за счет точно рассчитанной глубины «колодцев» одинаковой ширины формируются многократные отражения волн внутри них, что приводит к их значительно задержке по времени. То есть звук, попавший в такую штуку, попадет к слушателю позже, что условно «раздвинет границы» помещения. Кроме того, диаграмма рассеивания диффузора имеет форму полуцилиндра, то есть звук от одного источника, вошедший под одним углом, полетит обратно под разными углами. Добиться такого эффекта просто нанесением на стену неровностей, типа ячеек для яиц, нельзя, так как размер будет несопоставим со здравым смыслом.
Диффузоры Шредера делаются не от балды, а рассчитываются. Сначала нужно определиться с порядком — количеством колодцев. Их может быть 7, 11, 13, 17, 23 — ряд простых чисел. Чаще всего встречаются самые простые, N7. Увеличение порядка позволяет получить более равномерную диаграмму рассеивания.
Далее выполняется расчет глубины под конкретную частоту. Или наоборот, частоты при выбранной глубине. Я пошел вторым путем, так как исходил из эстетических соображений, а частотный диапазон в любом случае достаточно широкий, чтобы перекрыть интересующую меня область средних частот.
Для расчетов я скачал калькулятор QRDude. Там все наглядно и понятно, можно поиграть с размерами.
Выбрав удобоваримую полную толщину и ширину, а так же толщину стенок колодцев (обратите внимание, это важно, исходите из доступного материала — я закладывал фанеру 6 мм), можно посмотреть, что получилось.
Итак, моя конструкция перекрывает диапазон от 372 до 4648 Гц, более чем достаточно: нижняя граница попадает в фа-диез первой октавы, это половина диапазона гитары или певца-тенора. В калькуляторе есть прикольная кнопочка
Ну ладно, размеры есть, разрешение от жены получено — поехали делать!
ЧАСТЬ 4. ИЗГОТОВЛЕНИЕ
Изначально я думал заказать распил у знакомых фрезеровщиков. Но грянул карантин, и на даче стало настолько нечего делать, что дошли руки и до этого. Заказал в Леруа Мерлен с доставкой на дачу материал (фанеру лиственницы на декоративные детали, березовую 6мм на перегодки) и приступил к работе.
На изготовление двух диффузоров высотой 1220 мм и шириной 482 мм мне потребовался один лист фанеры лиственницы 2,44х1,22 м и два листа березовой 1,525х1,525, а так же несколько реек 30х20.
Для распила использовал универсальную пилу — торцовку-циркулярку. Конечно, если есть стационарный станок с большой плитой — получится ровнее и аккуратнее, но тут задача просто ровно пилить по прямой. Из лиственницы изготовил внешний корпус и донышки колодцев. Из березы — перегородки. Рейка пошла на всякие вспомогательные элементы.
После того, как распил готов — самое нудное, разметка. Но торцевых деталях корпуса (в моем случае верхней и нижней) нужно начертить будущие колодцы в точном соответствии с картинкой из калькулятора. На месте донышек я приклеил кусочки рейки шириной 37 мм (как колодцы в калькуляторе). Обязательно нужно учесть толщину донышка — то есть к глубине колодца прибавить еще 9 мм. Чтобы не провтыкать с шириной перегородок — сделал из обрезков фанеры полоски, которые вкладывал при склеивании. Клеил все на столярный ПВА.
Теперь нужно к боковым панелям корпуса приклеить бруски, чтобы собрать сам корпус. Это единственные детали в моей конструкции, которые дополнительно держатся на саморезах, причем в боковые стенки саморезы вкручены изнутри, чтобы не было видно шляпок. На переднем плане — варианты окраски имеющимися лаками и морилками.
Собираем корпуса. Очевидно, что фанера из лиственницы большим спросом не пользуется — листы приехали довольно здорово гнутые, хранились неправильно. Из-за этого длинные стенки выгибались внутрь, и для жесткости пришлось добавить изнутри продольные ребра из рейки — так же прикрученные саморезами.
Но какая же фанера красивая!
Перед дальнейшей сборкой все нужно окрасить, потом это будет очень неудобно. Корпуса были покрыты смесью двух морилок — «красное дерево» и «венге», чтобы примерно попасть в цвет отделки комнаты. Отделка довольно пестрая, поэтому не так важно, на самом деле, как именно будет. После покрытия морилкой корпуса оставил сушить с распором изнутри, чтобы пока фанера влажная немного ушло напряжение. Не знаю, мне кажется, что помогло.
Корпуса и перегородки покрывал мебельным лаком НЦ-222М, он быстро сохнет и не имеет цвета практически. Донышки покрыл лаком НЦ-218М — он дает желтоватый оттенок, хотя и довольно долго источает противный запах, за что я его недолюбливаю.
Ну а дальше начинаем вклеивать перегородки. Для экономии материала и веса изделия я их делал разной глубины, соразмерно колодцам. Но по переднему краю они все должны быть выровнены! Приклеивал к брускам на торцах, так же вкладывал бруски внутри, чтобы выдерживать ширину.
Когда все перегородки на месте — вклеиваем донышки. Если все сделано точно, то ничего подрезать не придется. Минимальные зазоры ни на что не влияют — здесь важна перпендикулярность и размеры колодцев.
Вот что получилось.
Крепежа ни с какой стороны не видно — шляпки саморезов есть только на верхней и нижней стенках, они скрыты от зрителя. Кстати, на этих стенках фанера установлена «изнанкой наружу», чтобы внутри колодцев был красивый рисунок.
На стену все это предполагается крепить с помощью металлических полочных консолей — с обратной стороны они прекрасно поместятся в колодцах, и ничего не будет видно. Собственный вес конструкция держит — а ведь получилось по 14 кг!
К сожалению, пока домой привез только один — не хотел оба сразу в багажник наваливать, боялся побить. Поэтому оценить в интерьере сложновато. Ясно только, что с цветом можно было не заморачиваться, очень уж все пестрое в комнате. Но красивая фанера, слов нет!
Как гасится звук в глушителе машины
Функции глушителя в системе выпуска
В системе выпуска отработавших газов двигателя глушитель устанавливается после катализатора (для автомобиля, работающего на бензине) или сажевого фильтра (для дизельных моторов). В большинстве случаев их предусматривается два:
Расположение глушителя в системе выпуска
На практике устройство глушителя автомобиля обеспечивает следующие приводящие к снижению шума преобразования выхлопа:
Назначение резонатора
На современных авто стоят катализаторы (нейтрализаторы). Они могут быть установлены как перед резонатором, так иногда и внутри резонатора.
Особенности работы и виды глушителей
В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.
Устройство резонатора
Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:
Конструкция резонансного глушителя
Глушитель в разрезе
В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):
Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.
Особенности прямоточного глушителя
Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.
Прямоточный глушитель
Конструктивно прямоточный глушитель состоит из следующих элементов:
На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.
За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.
От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.
Резонатор глушителя — для чего он нужен в автомобиле и как работает.
Необходимо сделать упор на том факте, что выхлопная система автомобиля является одной из его важнейших частей. От того, как работает газораспределительный механизм (ГРМ), в большей степени зависит не просто экологичность автомобиля, а качество работы и безопасность машины. Срок полезного использования также зависит от состояния ГРМ. Любая система состоит из нескольких составляющих, каждая из которых несет в себя определенный набор функций. К одной из таких неотъемлемых составляющих выхлопной системы и относится резонатор.
За что отвечает резонатор и нужен ли вообще.
Резонатор отвечает за своевременность вывода из камеры двигателя уже сгоревших газов, тем самым освобождая ее для поступления новых объемов. Большинство специалистов утверждают, что только от качества резонатора зависит полезная мощность, которую только возможно получить от двигателя. Только поэтому спортивные автомобили подвергаются модернизации. Существующий резонатор (он входит в стандартную комплектацию) меняется на усовершенствованный вариант.
Чтобы принимать основной поток ядовитых горячих газов, поступающих из двигателя, на себя, резонатор выхлопной системы размещается за прямотоком. Соответственно, чем качественней будет работа резонатора, тем лучше будут ходовые качества автомобиля в целом.
Основной принцип в работе резонатора.
Резонатор представляет из себя многослойную конструкцию. Каждый уровень выполняет свой вид работы
• Резонатор воздушного фильтра. Состоит из отражателей, попадая на которые воздушные потоки гасятся. Происходит это за счет трения газовых частиц, проходящих двумя потоками в полости резонатора впуска.
• Резонатор выпуска и резонатор впуска отвечают за одно и то же. Говоря более конкретно, они через выхлопную систему прогоняют газ.
Эффективность и работа с наибольшей отдачей резонатора выхлопной системы зависит от трех главных факторов.
Виды резонаторов.
Резонатор глушителя может быть только двух видов:
Во время эксплуатации автомобиля было замечено, что воздушный резонатор в работе четырехтактного двигателя является больше помехой, нежели помощником. При демонтаже мощность автомобиля способна вырасти процентов на 15. С другой стороны, при отсутствии резонатора в двухтактном двигателе, в «трубу» будут вылетать не только отработанные газы, но и не полностью сгоревшее топливо. Это означает лишь одно: идет потеря скорости с одновременным увеличением расхода топлива.
Снятие и установка резонатора
Многих автомобилистов интересует естественный вопрос — как снять резонатор? Ответ на этот вопрос будет отличаться в зависимости от марки машины. Однако в целом же алгоритм несложный и будет приблизительно следующим:
Как заменить резонатор Рено Логан
Установка нового устройства проходит в обратном порядке. При снятии резонатора важно не повредить уплотняющие кольца, которые соединяют его патрубки с остальной частью системы отвода выхлопных газов.
В качестве примера представляем вашему вниманию две видеоинструкции, демонстрирующие замену резонатора на популярных автомобилях “Рено Логан” и переднеприводных ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115, “Калине”, “Приоре”, “Гранте”.
Напоследок
Частичный или полный выход из строя резонатора выхлопной системы автомобиля не является критичной поломкой. Диагностировать поломку резонатора несложно даже для неопытного автовладельца. На это указывает потеря мощности, распространение выхлопных газов под днищем и/или в салон, повышение звукового фона при работе двигателя. Учтите, что при этом машину можно использовать, однако, все же рекомендуем вам не затягивать с ремонтом, поскольку езда с прогоревшим резонатором может привести к выходу из строя других элементов системы выпуска выхлопных газов автомобиля.
При работе любого механизма создается характерный шум, а если дело касается бензинового ДВС, то «звуковые эффекты» отличаются повышенной громкостью, которая доставляет массу дискомфорта как самому водителю, так и другим участникам дорожного движения, а также пешеходам. Как известно роль поглотителя шума играет штатный глушитель, являющийся частью выхлопной системы, однако мало кто знает, зачем нужен резонатор, который также представляет собой важную комплектующую этого узла.
Из названия очевидно, что эта деталь отвечает за резонирование звуковых потоков, возникающих в процессе работы двигателя автомобиля. Проще говоря, резонатор гасит звуковые колебания в момент выхода выхлопных газов из камеры сгорания. Рассмотрим подробнее устройство и особенности этого элемента.
Снятие и установка резонатора
Многих автомобилистов интересует естественный вопрос — как снять резонатор? Ответ на этот вопрос будет отличаться в зависимости от марки машины. Однако в целом же алгоритм несложный и будет приблизительно следующим:
Как заменить резонатор Рено Логан
Установка нового устройства проходит в обратном порядке. При снятии резонатора важно не повредить уплотняющие кольца, которые соединяют его патрубки с остальной частью системы отвода выхлопных газов.
В качестве примера представляем вашему вниманию две видеоинструкции, демонстрирующие замену резонатора на популярных автомобилях “Рено Логан” и переднеприводных ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115, “Калине”, “Приоре”, “Гранте”.
