Распредустройство низкого напряжения типа РУНН
Распределительное устройство со стороны низшего напряжения (РУНН) является составной частью комплектной трансформаторной подстанции (КТП) и может использоваться как самостоятельное изделие в составе мачтовых трансформаторных подстанций.
РУНН представляет собой шкаф со встроенными аппаратами для коммутации, управления, измерения и защиты.
РУНН предназначено для приёма и учёта электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и электроснабжения потребителей народного хозяйства.
РУНН мощностью до 160 кВА имеет три фидера отходящих линий трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и фидер линии наружного освещения напряжением до 0,4 кВ трёхфазного переменного тока частотой 50 Гц, РУНН мощностью 250 кВА — четыре фидера отходящих линий и фидер линии наружного освещения.
РУНН имеет следующие виды защит:
Конструкция РУНН мощностью до 160 кВА предусматривает использование общего учёта электроэнергии или учёта электроэнергии линии наружного освещения по требованию заказчика, РУНН мощностью 250 кВА — использование общего учёта электроэнергии и установку РУНН на железобетонной опоре.
Вводы и выводы РУНН — воздушные, снизу шкафа.
Основные параметры РУНН приведены в таблице 1. Габаритные и установочные размеры РУНН приведены на рисунке 1, схема электрическая принципиальная РУНН мощностью до 160 кВА — на рисунке 2, РУНН мощностью 250 кВА — на рисунке 3.
Степень защиты РУНН — IP43 по ГОСТ 14254-96.
Вид климатического исполнения — У1 по ГОСТ 15150-69.
Условия эксплуатации:
Средний срок службы РУНН-25лет. Масса не более 150 кг.
Рунн что это в электрике
Производство, поставка электрооборудования
Проектирование, монтаж, пусконаладка
ЗАКАЗАТЬ ОБРАТНЫЙ ЗВОНОК
Комплектные трансформаторные подстанции 6-10кВ
Устройства компенсации реактивной мощности
устройства плавного пуска
Производство / Электрощитовое оборудование / Распределительное устройство низшего напряжения
Распределительное устройство низшего напряжения
Распределительное устройство низшего напряжения
чтобы получить бесплатную консультацию
Распределительное устройство низшего напряжения (РУНН) – устройство напряжением до 690В в металлической оболочке, состоящее из одного или нескольких шкафов со встроенными в них аппаратами для коммутации, управления, измерения и защиты, служащее для распределения электроэнергии. РУНН является составной частью комплектной трансформаторной подстанции (КТП) и может использоваться как самостоятельное изделие в составе мачтовых трансформаторных подстанций. РУНН предназначены для распределения электроэнергии трехфазного переменного тока напряжением 380/220 В частотой 50 Гц в сетях с глухозаземленной нейтралью, для защиты от перегрузок и коротких замыканий, а также для управления, измерения и сигнализации.
Структура условного обозначения РУНН:
• РУНН — распределительное устройство низшего напряжения
• 0.4 — номинальное напряжение на стороне НН, кВ
• XX — климатическое исполнение и категория размещения по ГОСТ 15150
Распределительное устройство состоит из шкафов следующих групп: вводные, линейные, вводно-линейные, секционные, секционно-линейные, шкафы компенсации реактивной мощности и шкафы управления. Шкафы РУНН представляют собой каркасную сварную конструкцию. Шкафы по высоте разделены на ячейки, которых размещены автоматические выключатели. Ячейки в шкафу отделены друг от друга перегородками из стальных листов. Каждая ячейка имеет отдельную дверь, запирающуюся на замок. В задней части шкафов размещены сборные шины, шинные ответвления и трансформаторы тока. Различают однорядное и двухрядное расположение шкафов. Шкафы комплектуются устройствами автоматического ввода резерва на основе электромеханических реле и или контроллеров.
Ошиновка ввода и сборная шина РУНН изготавливается из алюминиевой или медной шины и выполняется на ток, равный номинальному току силового трансформатора с коэффициентом 1,3 в соответствии с ГОСТ 14695-80.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Значение |
|---|---|
| Номинальный ток нагрузки, А | до 4000 |
| Номинальное напряжение, В | 380/220 |
| Номинальное напряжение изоляции на главных шинах, В | 1000 |
| Частота, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Ток электродинамической стойкости шин, кА | 30, 50 |
| Номинальный ток отходящих линий, А | 100, 160, 250, 400, 630, 1000, 1600, 2000, 2500 |
| Номинальный ток вводных панелей, А | 400, 630, 1000, 1600, 2000, 2500, 3200, 4000, 5000 |
| Типоисполнение | шкафное |
| Климатическое исполнение и категория размещения | У3, УХЛ4 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP00, IP20, IP31 |
| Система заземления | TN-C, TN-C-S, TN-S |
| Исполнение | напольное |
| Способ подключения проводников | кабельный, шинный |
| Обслуживание щита | одностороннее, двустороннее |
| Номинальный режим работы | продолжительный |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 25 лет |
ООО «Производственно-ремонтное предприятие Энерго»
(ООО «ПРП Энерго») ИНН 2631028682, КПП 263101001
Российская Федерация, Ставропольский край, 357100г. Невинномысск
ул. Мичурина, 3. Тел.факс (86554) 6-31-18, (8652) 42-09-25
Copyright © 2012-2018 ООО «Производственно-ремонтное предприятие Энерго»
Распределительные устройства предназначены для приема и распределения электроэнергии, защиты от перегрузок и токов короткого замыкания в сетях с глухо-заземленной нейтралью, трехфазного переменного тока напряжением 380В. Распределительные устройства низкого напряжения НКУ 0,4 кВ применяются в системах электроснабжения промышленных, коммерческих и жилых зданий и сооружений в виде устройств силовых и вспомогательных цепей различного назначения. НКУ могут работать, как самостоятельно, так и в составе других электротехнических устройств, например, в качестве распределительного устройства на стороне низшего напряжения трансформаторной подстанции.
РУНН 0,4 кВ может включать в себя:
В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.
Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока.
Распределительное устройство низкого напряжения однотрансформаторной подстанции состоит из одной секции шкафов РУНН. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий. Распределительное устройство низкого напряжения двухтрансформаторной подстанции состоит из 2 секций и 1 шкафа секционирования. В качестве коммутирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель. При работе двухтрансформаторных подстанций предусмотрена схема АВР. Возможна реализация схемы АВР как на электромеханических реле, так и на микропроцессорной аппаратуре.
Если РУНН оборудовано дополнительным вводом от дизельной электростанции, при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов. Автоматические выключатели на вводах и в секционной панели могут быть выполнены с моторным приводом для реализации схемы АВР. При этом, управление может располагаться на дверях РУНН, либо может быть дистанционным и находиться вне щита.
Распределительное устройство низкого напряжения (РУНН)
РУНН устанавливается в помещениях наружных трансформаторных подстанциях БКТП, внутрицеховых трансформаторных подстанциях КТП, в электрощитовых промышленных объектов.
Отличительной особенность РУНН от главного распределительного щита ГРЩ являются различных варианты конструктива с секционированием. Секционирование делится на 4 категории:

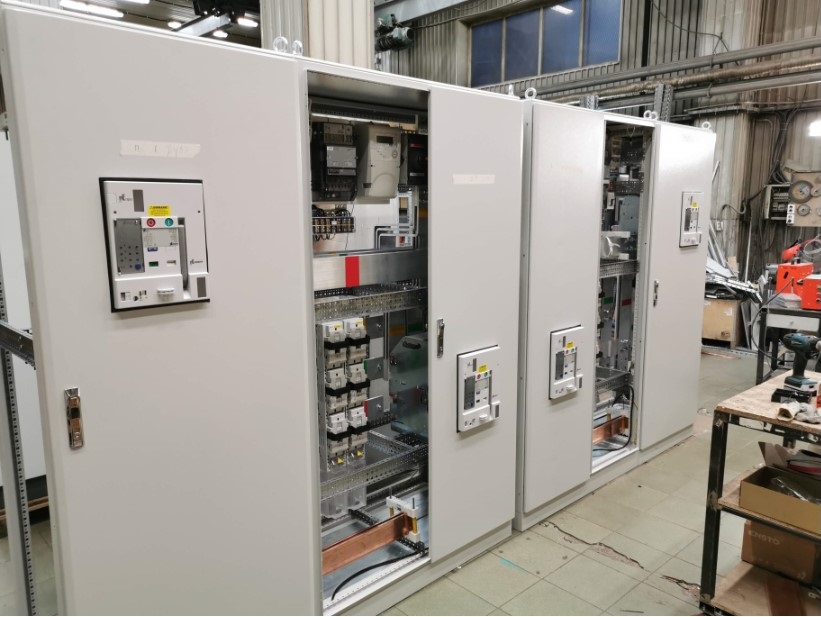

Ниже представлена РУНН нашего производства для складского комплекса с секционирование по типу 2А.
 |  |
Данный РУНН с номинальным током 3200 А. На вводе установлены выкатные автоматические выключатели ПРОТОН ВА50-45 Про блок МРт GF 40В 3200А Icu-100kA производства КОНТАКТОР. Ошиновка алюминиевая. Система автоматического ввода резерва по заданию не требовалась.

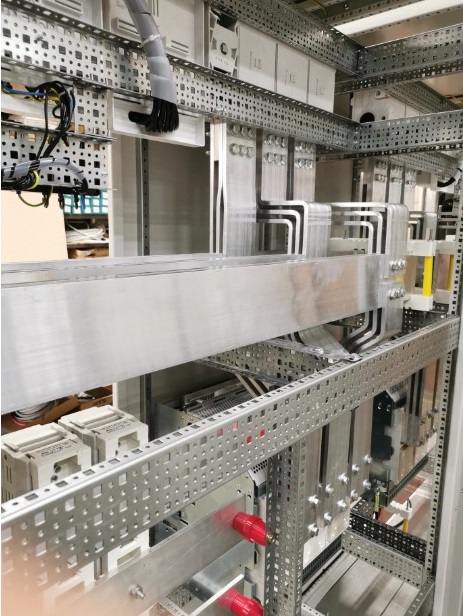

В состав РУНН входят автоматические выключатели в литом корпусе (втычные) и выкатные автоматические выключатели, счетчики электроэнергии, система АВР, ошиновка. Ошиновка электрощита является самой трудоемкой частью работы при сборке, потому что в зависимости от секционирования шкафа ошиновка может сильно отличаться. Обычно в РУНН используют медную шину, но для удешевления проекта иногда используют алюминиевую.
Условно шкафы РУНН можно разделить на 3 части:
В последние годы в технические задания ТЗ на сборку РУНН все чаще указывают требования по телеметрии показаний и состояния оборудования РУНН. Это может быть показания положения автоматических выключателей, показания и архивы со счетчиков, данные по потреблению электроэнергии конкретными потребителями и т.д. Сбор данных собирается с дополнительных контактов на автоматических выключателях или по шине RS-485, Profibus и т.д. в устройство сбора и передачи данных УСПД. УСПД может выступать как программируемый логический контроллер (например, Siemens S7-1200), так и сразу выдача сигналов во внешнюю систему АСУТП Заказчика. В случае невозможности провести кабельную линию до АСУТП Заказчика, внутри шкафа устанавливаются GSM модемы для удаленной передачи данных.
Шкафы распределительных устройств низкого напряжения РУНН
Шкафы распределительного устройства низкого напряжения (в дальнейшем шкафы РУНН) предназначены для комплектования щитов для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью в четырехпроводном и пятипроводном исполнениях напряжением 380/220 В переменного тока, частотой 50 Гц.
Конструкция шкафов РУНН
Шкафы РУНН представляют собой каркасную сварную конструкцию. Шкафы по высоте разделены на ячейки, в которых размещены автоматические выключатели. Ячейки в шкафах отделены друг от друга перегородками из стальных листов, по одной из форм внутреннего секционирования.
Распределительное устройство из шкафов РУНН представляет собой группу шкафов одностороннего или двухстороннего обслуживания, соединенных в единоецелое (либо транспортировочные блоки) и устанавливаемых на месте монтажа. Для электрического и механического соединения РУНН с силовым трансформатором КТП служат шинопроводы и кожухи. Оперативное обслуживание шкафов РУНН предусмотрено с фасадной стороны.
Устройство и работа шкафов РУНН
В шкафах РУНН устанавливаются аппараты защиты, измерительные приборы, средства релейной защиты и автоматики, а также вспомогательные устройства со всеми внутренними электрическими соединениями главных и вспомогательных цепей.
В шкафах РУНН напряжение 0,4 кВ через вводные автоматические выключатели подается на сборные шины, от сборных шин через линейные автоматические выключатели к потребителю. Конструкция шкафов РУНН позволяет выполнить любую комбинацию автоматических силовых выключателей выдвижного или стационарного исполнения отечественного (серий ВА (ОАО «Контактор», ОАО «ДЗНВА»), «Электрон» (ОАО «Контактор»)) или импортного производства (cерий Sentron VL, WL фирмы Siemens, серий Compact NS, NT, NSX, Masterpact NT и NW фирмы Schneider Electric и SACE Emax, Tmax фирмы ABB и т. д.). Марка и тип выключателя определяется заказом (опросным листом).
Каждый шкаф разделен на отсеки выключателей и релейный отсек, где установлена аппаратура управления автоматики и учета электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока. Ошиновка ввода и сборные шины РУНН, а также вводной выключатель выполняются на ток, равный номинальному току силового трансформатора с коэффициентом 1,3 Iн в соответствии с ГОСТ 14695-80.
Распределительное устройство низкого напряжения однотрансформаторной подстанции состоит из одной секции шкафов РУНН. Секция – это набор шкафов, состоящих из одного шкафа ввода и одного или нескольких шкафов отходящих линий.
Распределительное устройство низкого напряжения двухтрансформаторной подстанции состоит из двух секций и одного шкафа секционирования. Наличие двух секций позволяет обеспечивать бесперебойное снабжение потребителей электроэнергией при отключении одного из вводов через шкаф секционирования.
В качестве комму тирующего аппарата в шкаф секционирования могут быть установлен выключатель или разъединитель.
При работе двухтрансформаторных подстанций предусмотрена схема АВР. Возможна реализация схемы АВР как на электромеханических реле, так и на микропроцессорной аппаратуре.
Если РУНН оборудовано дополнительным вводом от дизельной электростанции (ДЭС), при исчезновении напряжения на главных вводах включается данный ввод. Отключение ввода от ДЭС происходит при появлении напряжения на одном из основных вводов.
