АУГПТ: применение, устройство, принцип работы, обслуживание

Сфера применения систем АУГПТ

Все модели автоматических установок газового пожаротушения рассчитаны на работу в замкнутом пространстве – т.е. внутри помещения.

При этом сфера применения АУГПТ особым статусом зданий, характер использования и/или предназначение помещений которых вызывает необходимость обеспечивать надежную защиту от вероятных пожаров.

Так, модельный ряд автоматических установок газового пожаротушения рекомендован для книгохранилищ и библиотек, различного рода архивов, в которых основное содержимое составляют бумажные носители информации.

Еще одна специфика использования АУГПТ – их безопасное использование там, где тушение пожара жидкостями (вода) запрещено, например, из-за вероятности возникновения короткого замыкания, а также риска испортить водой гидрофобные предметы (бумаги и тому подобные материалы) и материально ценные объекты, не переносящие контакт с водой – электроника и иная аппаратура.

Уверенную защиту экспонатам и иным предметам, имеющим материальную ценность, обеспечивают АУГПТ, установленные в музеях и выставках.

Не менее продуктивны в защите от пожара, возникающего по причине коротких замыканий и модели АУГПТ, установленные в центрах, оказывающих интернет-услуги, а также в офисах, в которых размещается большое количество электронно-вычислительной техники.

Возможности системы АУГПТ

Системы эффективно справляются с возгораниями первых трех классов (из пяти в системе классификации):

Кроме того, АУГПТ справляются с пожаром пятого класса – «Е», при котором происходит возгорание электрооборудования, находящегося под напряжением.

На этом границы возможностей АУГПТ по эффективному использованию заканчиваются.

Так, системы окажутся практически бессильны против находящихся в помещении веществ, обладающих способностью к самовоспламенению, а также тех, чья фактура:

Не предотвратят АУГПТ пожар, если воспламенятся гидриды металлов или порошкообразные вещества.

Кроме того, практически нулевую эффективность показывают автоматические установки газового пожаротушения при воспламенении (термических реакциях) чистых химических соединений и их «взрывоопасных смесей.

Источник

Автоматическая установка газового пожаротушения АУГПТ

Автоматические установки газового пожаротушения обеспечивают надежную защиту помещения от возгорания. Эффективность любой такой установки во многом зависит от следующих факторов:

Автоматические установки возможно использовать для тушения возгораний первых трех классов, а также электрооборудования, которое находится под напряжением.

АУГПТ не подходят для пожаротушения:

Приборы газового пожаротушения имеют следующую классификацию:

1. Способ пожаротушения:

2. Способ хранения баллона:

3. Способ включения:

Существует несколько видов включений системы: местный ручной пуск, дистанционный ручной пуск, а также автоматический основной пуск.

Газовое пожаротушение идеально подходит для тушения возгораний в:

Огнетушащие газы – это современный и наиболее эффективный способ предотвратить распространение огня. Этот метод пожаротушения позволяет не только остановить возгорание, но и сохранить ценные предметы, которые находились в данном помещении.

Газы имеют отменный эффект тушения огня, который позволяет резко снизить количество кислорода в очаге возгорания.

Особенности газового пожаротушения

АУГПТ – это установки, в которых в качестве огнетушащего средства применяются газовые составы для тушения пожаров.

В состав данного комплекса входят:

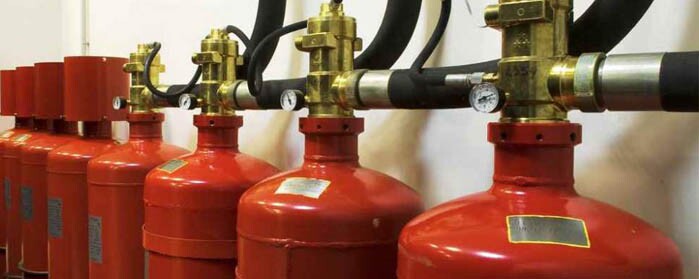

Модули газового тушения предназначены для хранения огнетушащих газов, а также выпуска их во время возгорания. Они имеют вид баллона, который обладает пуско-запорным устройством, а также сифонной трубкой.

Баллоны бывают изготовлены из разного материала, отличаются разным объемом и давлением. Объем в баллоне может составлять от 20 до 100 литров, а давление – от 65 до 150 бар. В качестве основного материала для изготовления баллона чаще всего используют легированные стали. Изнутри баллон покрывают полимером, который повышает устойчивость к процессам коррозии.

Модули могут устанавливаться в помещения как по одному, так и в комплексе.

В системах используются разные газовые вещества. Среди них самые популярные – это:

Распределительное устройство – это одна из деталей системы, которая предназначена для пропуска в трубопровод огнетушащего вещества. Управление распределительным устройством осуществляется как механически, так и вручную.

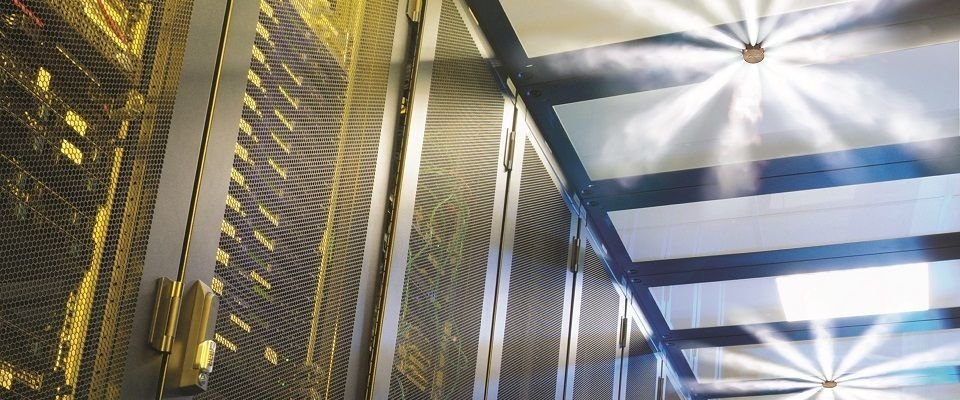

На конце трубопровода размещена насадка, которая предназначена для правильного распыления огнетушащего вещества под давлением.

Трубопровод служит для подачи газа от распределительного устройства до насадки. Именно от качества трубопровода зависит, насколько быстро огнетушащее вещество будет подаваться к месту возгорания.

АУГПТ незаменимы там, где тушение водой может вызвать короткое замыкание, а также повреждение аппаратуры и документов. Данные системы должны обеспечивать своевременную локализацию возгорания, задержку подачи огнетушащего вещества до окончания эвакуации людей, а также эффективное тушение участка возгорания. Системы обязательно должны быть в рабочем состоянии и оборудованы специальным световым табло, на котором в случае опасности загорится определенная надпись.

Аттестация систем должна осуществляться каждые 5 лет, а также перед сдачей их в использование. Обращайтесь в компанию «Империя», если вы заинтересованы в приобретении или обслуживании установки газового тушения! Предлагаемые нами цены газового оборудования являются оптимальными. Эффективность любой установки доказана нашими экспертами.

Источник

Система аугпт что это

Автоматические установки газового пожаротушения – комплекс оборудования, предназначенного для тушения возгораний внутри помещений при помощи газовых смесей. Все виды таких установок рассчитаны для работы внутри помещений, рекомендованы для тушения на объектах, где применение воды или пены не допускается из-за риска повреждения материальных ценностей, возникновения короткого замыкания.

Что такое АУГПТ

Принцип работы АУГПТ заключается в выпуске газовой смеси и снижении концентрации кислорода в помещении. Термическая реакция буквально консервируется, что позволяет быстро замедлить или полностью прекратить горение. Кроме того, огнетушащие газы предотвращают распространение возгорания на другие объекты, что делает подобные системы эффективными.

Газовые установки ПТ соответствуют ГОСТам 50969-96, 53280.3-2009, а также 53281-2009. В качестве основного вещества используются специальные газовые смеси, например, «Инерген», «Сухая вода» и другие. В состав сжатых смесей входят диоксид углерода, аргон, азот и др. При тушении газ замещает воздух в помещении, снижая процент кислорода, требуемого для горения. Однако такие смеси опасны для человека, они приводят к потере сознания, при тушении АУГПТ необходима предварительная эвакуация в территории объекта. Состав отличается, кроме углекислого газа в состав входят синтетические компоненты хладоны разного типа на основе фтора. Некоторые из них можно использовать без обязательной эвакуации, то есть для людей они неопасны, в отличие от сжатых.

Комплекс оборудования включает в себя баллоны- ресиверы с газовыми смесями, пусковые и наборные секции, трубопроводы, распределительные и выпускающие устройства, оповещатели, станции, извещатели. Выброс газа осуществляется через специальные насадки на конце трубопроводов, смесь выделяется под давлением, быстро заполняет помещение, прекращая процесс горения. После срабатывания системы затем требуется заправка модулей газового пожаротушения.

Объекты, где монтируются системы автоматического газового пожаротушения

Системы газовых автоматических систем могут применяться для ликвидации пожаров, которые относятся к классам А-Е:

Преимуществом газовых установок является практически нулевое воздействие на материальные ценности, что позволяет использовать такое оборудование для библиотек, а также архивов, серверных, АТС, банков и прочих учреждений, где применение воды или пены может привести к большим потерям.

Газовые установки не применяются для следующих веществ:

Виды и особенности эксплуатации АУГПТ

В зависимости от условий эксплуатации, системы автоматического газового ПТ разделяются на централизованные и модульные. По способу ликвидации возгорания различают системы для устранения локальных источников и для объемного тушения. Для оптимизации работы АУГПТ могут использоваться такие виды срабатывания механизма выпуска смесей:

Наиболее эффективными являются системы с комбинированным пуском, что повышает безопасность. Управление установками газового пожаротушения также доступно при помощи следующих методов:

Для эффективной защиты объекта рекомендуется использовать автоматические модульные системы. Для небольших помещений или объектов достаточно единичного комплекса, при большой площади объекта монтируется несколько модулей. Подача газа осуществляется под давлением, что обеспечивает быстрое реагирование и тушение источника возгорания. При настройке комплекса необходимо предусмотреть определенную задержку по времени, что требуется для эвакуации всех людей, находящихся на объекте. Некоторые смеси газов для людей неопасны, но перед подачей газа все равно следует обеспечить удаление всех с опасной территории, так как при высоких температурах начинается выделение ядовиты газов.

АУГПТ работает по принципу выпуска газовых смесей, замещающих воздух в помещении. Это позволяет максимально быстро справиться с возгоранием, предотвратив его распространение и сохранив материальные ценности. В отличие от воды или пены, газовые пожаротушащие вещества не оказывают негативного влияния на бумагу и другие материалы, оборудование, находящееся под напряжением.

Источник

Искать

admin@f-controls.ru 8(495)3695291

Система автоматического газового пожаротушения АГПТ для комплекса помещений

Наш отдел проектирования разработал рабочую документацию по монтажу установки газового пожаротушения.

Система автоматического газового пожаротушения АГПТ для комплекса помещений

ЦОД представляет собой программно-технический комплекс (далее – ПТК), предназначенный для внедрения, тестирования, промышленной эксплуатации и развития прикладных подсистем и задач автоматизированной системы управления. Режим работы ЦОД – круглосуточный и круглогодичный.

В настоящее время здание ТГК является строящимся.

Перечень защищаемых помещений

Защите установками автоматического газового пожаротушения подлежат следующие помещения ЦОД:

— помещение машинного зала ЦОД ( V =400 м3);

— помещение электрощитовой ЦОД ( V =200 м3).

В защищаемых помещениях имеется фальшпол. Под фальшполом выпускные насадки не размещаются, но объем пространства под фальшполом учитывается при расчете массы газа. Высота фальшпола в помещении машинного зала ЦОД составляет 0,3 м, в помещении электрощитовой ЦОД – 0,2 м (выполняется выравнивающая стяжка толщиной 0,1 м).

Технические решения АГПТ

Сведения о структуре

АГПТ ЦОД представляет собой совокупность технических средств, обеспечивающих:

— прием сигналов от мультисенсорных пожарных извещателей;

— обработку сигналов согласно алгоритму противопожарной защиты;

— выдачу сигналов на управление технологическим оборудованием;

— выдачу сигналов обслуживающему персоналу с целью обеспечения своевременной эвакуации;

— выдачу сигналов на управление инженерными системами помещений ЦОД, защищаемых АГПТ ЦОД;

— подачу газового огнетушащего вещества с целью создания огнетушащей концентрации.

Построение АГПТ ЦОД предусмотрено на базе следующего оборудования:

— электротехническое оборудование компании Schrack Seconet AG;

— технологическое оборудование компании «Пожтехника».

В качестве огнетушащего вещества принят огнетушащий состав Novec 1230 (компании 3М).

Технологическая часть

Проектом предусматривается оснащение защищаемых помещений ЦОД модульными установками, в составе которых применяются модули МПА-NVC1230 (42-180-50).

В качестве огнетушащего вещества принят огнетушащий состав Novec 1230 (компании 3М). Данное газовое огнетушащее вещество (далее – ГОТВ) полностью соответствует требованиям стандартов безопасности. Хранение огнетушащего вещества предусмотрено в модулях газового пожаротушения NVC1230 (42-180-50). Модуль газового пожаротушения состоит из баллона и запорно-пускового устройства. Запорно-пусковое устройство имеет манометр, привод электромагнитный, устройство местного пуска (блокируется при монтаже), предохранительную чеку для местного пуска и предохранительную мембрану.

Защищаемые помещения имеют выделенную систему хранения и распределения огнетушащего вещества. Размещаются модули газового пожаротушения в специализированном помещении АГПТ ЦОД.

Кроме основного (рабочего) запаса Novec 1230 предусмотрен резервный запас для сохранения готовности установок к работе на время перезарядки модулей с основным запасом. Модули пожаротушения с резервным запасом размещаются в помещении АГПТ ЦОД.

Расчетное время подачи огнетушащего вещества в соответствии с СП 5.13130.2009 составляет для модульных установок не более 10 с.

Технологическая часть АГПТ включает модуль (модули) с огнетушащим веществом и распределительный трубопровод с выпускными насадками-распылителями.

Для равномерного распределения огнетушащего вещества в объеме защищаемых помещений использованы струйные насадки, устанавливаемые в защищаемых помещениях. Местоположение насадков показано на плане расположения технологического оборудования ЦОД-АГПТ.

Аксонометрическая схема трубопроводной разводки приведена на листе ЦОД-АГПТ.С.3.

Удаление ГОТВ после срабатывания установки пожаротушения предусматривается через выделенную систему дымо-газоудаления по заданию СС-ЦОД-АГПТ

В качестве газа наддува используется осушенный азот, технические характеристики которого соответствуют ГОСТ 9293-74. Рабочее давление в баллонах модулей МПА-NVC1230 (42-180-50) составляет 4,8 МПа, параметры электрического пуска модуля газового пожаротушения по напряжению постоянного тока − U = 24 В, I = 0,25 А, длительность пускового импульса – 1 с.

Давление в модуле контролируется по манометру, установленному на запорно-пусковой головке модуля.

Исходные данные и результаты расчета для защищаемых помещений представлены в таблице 1.

Таблица 1 − Исходные данные для гидравлического расчета

Нормативная огнетушащая концентрация Novec 1230, %

Коэффициент, учитывающий вид горючего материала, К4

Нормативное время подачи огнетушащего вещества
в защищаемое помещение tпод, с

Параметр распределения проемов по высоте П, Ö м/с

Коэффициент высоты расположения объекта от уровня моря К3

Коэффициент, учитывающий потери ГОТВ через проемы помещения машинного зала K2=П*б*tпод*(Н)^(1/2)

Коэффициент, учитывающий потери ГОТВ через проемы помещения электрощитовой K2=П*б*tпод*(Н)^(1/2)

Минимальная температура воздуха в защищаемом помещении Тм, К

Плотность паров Novec 1230 в нормальных условиях r0, кг/м3

Остаток Novec 1230 в модулях МПА Мб, кг

Плотность остатка Novec 1230 rготв, кг/м3

Плотность Novec 1230 с учетом характеристик
объекта r1=r0* Т0/Тм*К3, кг/м3 (Т0 = 293 К)

Коэффициент утечки Novec 1230 из модулей МПА, К1

Объем защищаемого пространства в помещении машинного зала V=S*H, м3

Объем защищаемого пространства в помещении электрощитовой V=S*H, м3

Расчетная масса газового огнетушащего вещества для хранения в баллонах АГПТ для защиты помещения машинного зала составляет 250 кг. Для создания огнетушащей концентрации в помещении необходимо 3 модуля МПА-NVC1230 (42-180-50), 42 бар. Фактическая принимаемая масса ГОТВ составляет 250 кг.

Расчетная масса ГОТВ для хранения в баллонах АГПТ для защиты помещения электрощитовой составляет 172,6 кг. Для создания огнетушащей концентрации в помещении необходим 1 модуль МПА-NVC1230 (42-180-50), 42 бар. Фактическая принимаемая масса ГОТВ составляет 100 кг.

Время эвакуации людей из защищаемых помещений определяется по ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования».

При плотности людского потока D £ 0,06 скорость движения людей составляет V = 100 м/мин.

Время эвакуации из помещения машинного зала ЦОД составляет t = L/V = 23/100 = 0,23 мин. = 13,8 с, где L = 23 м – максимальная длина пути эвакуации. В соответствии с ГОСТ 12.3.046-91 и СП 5.13130.2009 принимаем время задержки выпуска огнетушащего вещества – 30 с.

Время эвакуации из помещения электрощитовой ЦОД составляет t = L/V = 20/100 = 0,20 мин. = 12 с, где L = 20 м – максимальная длина пути эвакуации. В соответствии с ГОСТ 12.3.046-91 и СП 5.13130.2009 принимаем время задержки выпуска огнетушащего вещества – 30 с.

Основные показатели АГПТ приведены в таблице 2.

Таблица 2 − Основные показатели АГПТ

Наименование защищаемых помещений

Защищаемый объем, м3

Масса огнетушащего вещества, кг

Модули газового пожаротушения

Расчет площади проема для сброса избыточного давления в помещениях, защищаемых АГПТ выполняется на основании методики приведенной в своде правил СП 5.13130.2009, Приложение З.

Исходные данные и результаты расчета площади проема для сброса избыточного давления для помещения машинного зала представлены в таблице 3.

Таблица 3 − Исходные данные и результаты расчета площади проема для сброса избыточного давления для помещения машинного зала

Предельно допустимое избыточное давления Рпр, МПа

Атмосферное давление Ра, МПа

Плотность воздуха rв, кг/м3

Коэффициент запаса К2

Коэффициент изменения давления К3

Время подачи огнетушащего вещества в защищаемое помещение tпод, с

Суммарная площадь проемов SFн, м2

Плотность паров Novec 1230 с учетом характеристик объекта r1, кг/м3

Коэффициент утечки Novec 1230 из модулей МПА, К1

Масса Novec 1230, предназначенная для создания в объеме помещения огнетушащей концентрации Мр, кг

Площадь проема для сброса избыточного давления

Fc/(К2*К3*Мр/0,7*К1*tпод*r1)*Ö[rв/(7*106*Ра*((Рпр+Ра/ Ра)0,2857-1))]-SFн, м2

Согласно расчету при выпуске ГОТВ в помещении машинного зала не возникает превышения предельно допустимого давления на строительные конструкции.

Исходные данные и результаты расчета площади проема для сброса избыточного давления для помещения электрощитовой в таблице 4.

Таблица 4 − Исходные данные и результаты расчета площади проема для сброса избыточного давления для помещения электрощитовой

Предельно допустимое избыточное давления Рпр, МПа

Атмосферное давление Ра, МПа

Плотность воздуха rв, кг/м3

Коэффициент запаса К2

Коэффициент изменения давления К3

Время подачи огнетушащего вещества в защищаемое помещение tпод, с

Суммарная площадь проемов SFн, м2

Плотность паров Novec 1230 с учетом характеристик объекта r1, кг/м3

Коэффициент утечки Novec 1230 из модулей МПА, К1

Масса Novec 1230, предназначенная для создания в объеме помещения огнетушащей концентрации Мр, кг

Площадь проема для сброса избыточного давления

Fc/(К2*К3*Мр/0,7*К1*tпод*r1)*Ö[rв/(7*106*Ра*((Рпр+Ра/ Ра)0,2857-1))]-SFн, м2

Согласно расчету при выпуске ГОТВ в помещении электрощитовой не возникает превышения предельно допустимого давления на строительные конструкции.

Электротехническая часть

Вся информация выводится на экран приемно-контрольного и управляющего устройства пожаротушения – станции «Интеграл B5-SCU-C P » которая располагается в помещении АГПТ ЦОД на 5 этаже. Все элементы АГПТ ЦОД находятся в режиме постоянной диагностики.

C танция «Интеграл B5-SCU-C P »

Базовое исполнение станции включает:

— плату главного процессора B5-MCU;

— блок питания B5-PSU;

— несущий каркас (стойка) с шинными печатными платами;

— зажимы для подключения к сети и кабели аккумуляторной батареи;

— место для аккумуляторов (макс. размер батарей 2×12 В / 45 Ач).

— входная мощность: 350 Вт;

— выходное напряжение: от 26,3 В пост. тока (+50°C) до 28,3 В пост.тока (0°C);

— ток покоя: 74 мА (без пульта управления и принтера);

— время питания от аккум.: 72 ч в норм. режиме + 0.5 ч при тревоге;

— вид защиты (DIN 40050): IP 30;

— температура окр. среды: от 0° до +50°C;

— отн. влажность воздуха: 5 – 95 %, без конденсации;

— атм. давление: 80 кПа, до 2000 м над уровнем моря;

— корпус: стальной, красный RAL 3000;

— габариты: 600 x 445 x 225 мм (ВxШxГ);

— вес корпуса в баз. исполнении: 15 кг (без аккумуляторов);

— вес одного аккумулятора: 15 кг.

В случае пожара или неисправности на экране станции отображается полная адресная информация, необходимая для точного определения места пожара или неисправности. В памяти станции сохраняются все сведения о порядке поступления сообщений о пожаре или неисправностях.

Станция представляет собой стойку из 13 платомест, предназначенных для установки необходимых модулей.

В стойку станции «Интеграл B5-SCU-C» устанавливаются модули, предназначенные для осуществления непрерывного контроля состояния кольцевого шлейфа пожарных извещателей, управления пуском модуля газового пожаротушения в автоматическом или в дистанционном режиме управления, контролирования состояний входных шлейфов и управления средствами оповещения о пожаре или неисправности.

Все модули пожарной станции управления и контроля работают по принципу 100 % горячего резервирования. Данное резервирование подразумевает наличие в системе дополнительных технических ресурсов, которые в штатном режиме не используются, а вступают в работу в случае выхода из строя основных компонентов. Каждый модуль, установленный в станцию, имеет на плате два контроллера: основной (сторона «А») и резервный (сторона «В»). При нормальном функционировании системы обработка данных происходит на стороне «А», сторона «В» находится в режиме горячего резерва. В случае возникновения неисправности какого-либо контроллера стороны «А» в работу вступает сторона «В». Переключение на резервную сторону осуществляется автоматически, без необходимости перезагрузки станции. Без ограничений сохраняются все функции системы: обмен данными с периферийным оборудованием, выдача информации на дисплей, управление противопожарными системами.

Пульт Hi-End со встроенный принтером B5-MMI-HCPP

Индикаторная панель на 8 направлений пожаротушения B3-MMI-IPEL

Шлейфы пожарной сигнализации, используемые в системе, имеют кольцевую структуру. При штатном режиме работы опрос кольцевых элементов (извещателей и модулей ввода-вывода) производится с одной стороны кольца. В случае возникновения в кольце неисправности (обрыв или короткое замыкание) кольцо автоматически разделяется на два радиальных шлейфа и продолжает функционировать без каких-либо ограничений. В каждом кольцевом элементе имеется изолятор короткого замыкания, что позволяет системе максимально точно локализовать неисправность. В системе присутствует функция защиты от отказов. Использование данной функции позволяет гарантировать выдачу сигнала от конечного оборудования даже в случае полного выхода из строя станции пожарной сигнализации, минуя данную станцию.

Защищаемые АГПТ помещения контролируются мультисенсорными извещателями MTD533. В пространство под фальшполом в помещении машинного зала ЦОД устанавливаются мультисенсорные извещатели MTD533 с выносным индикаторным устройством, которые устанавливаются в короб на стену.

Мультисенсорный пожарный извещатель MTD533

Основные возможности MTD 533:

— работа в качестве дымового, теплового или комбинированного извещателя;

— установка чувствительности дымового сенсора и класса теплового сенсора по EN 54;

— выдача сигнала предтревоги (уровень 50 % и 70 %);

— автоматическое определение и компенсация загрязнения;

— автоматическая корректировка параметров в зависимости от окружающей среды;

— фильтр для подавления ложных тревог;

— изменение параметров с помощью программного обеспечения;

— индивидуальное отключение извещателя, перевод в режим ревизии;

— светодиодный индикатор с углом обзора 360°;

— встроенный изолятор короткого замыкания.

— ток потребления: 200 мА станд.;

— ток тревоги: 20 мА макс.;

— принцип действия: эффект Тиндаля / NTC-сенсор;

— передача сигнала: послед. двухпроводная, 4800 Бод;

— чувствительность: по EN 54-7 и EN 54-5 (классы A1, A2, B, индексы S и R);

— класс защиты: IP 44 (с цоколем USB501-1);

— рабочая температура: от минус 25° до плюс 60°C;

— влажность: непродолж. время/без конденсата 95 %;

— постоянно/без конденсата 70 %;

— скорость возд. потоков: макс. 20 м/с;

— габариты без цоколя: диаметр 118 мм, высота 67,5 мм;

— цвет корпуса: белый (RAL цвета по запросу);

— материал корпуса: ABS / PC;

Защищаемые АГПТ помещения оснащается указателями «Газ! Не входи!», «Автоматика отключена» и «Газ! Уходи!», устанавливаемыми над входами снаружи и внутри защищаемого помещения соответственно.

Свето-звуковое табло «Гамма-01»

— ток потребления, мА, не более 90;

— диапазон значений наружной (внешней) освещенности от 1 до 300 лк;

— диапазон рабочих температур: от минус 30 до плюс 50 °С;

У входов в защищаемые АГПТ помещения предусматривается установка ручных пожарных извещателей желтого цвета MCP535, которые должны быть запрограммированы как пульты дистанционного пуска (далее – ПДП). Высота установки не ниже 1,2 м от уровня пола.

Ручной пожарный извещатель желтого цвета MCP535

— электропитание: 15 – 30 В пост. тока по шлейфу;

— ток потребления: 275 мA;

— ток тревоги: 20 мА макс.;

— принцип действия: ручной извещатель типа B (EN 54-11);

— подключение: под винт, диаметр макс. 1.5 мм;

— класс защиты: IP 52 или IP 54;

— рабочая температура: от минус 20° до плюс 50°C;

— габариты: 134 x 134 x 36 мм;

— корпус: красный пластик (RAL 3001);

— сертификат VdS: G299035;

— сертификат CPD: 0786-CPD-20285.

Высокий уровень шума работающей системы кондиционирования и серверного оборудования в помещениях машинных залов обуславливает необходимость установки строб-ламп.

Строб-лампа BL V4 RT

— электропитание:24 В пост.тока;

— ток тревоги: 250 мА;

— частота вспышек: 1 Гц;

— класс защиты: IP 65;

— влажность: 95 % при 40°C;

— цвет: красный или оранжевый;

— габариты: 88 x 88 x 81 мм;

Для защиты шлейфов пожарной сигнализации от коротких замыканий в каждом пожарном извещателе предусмотрены модули локализации (изоляторов) коротких замыканий. Изоляторы коротких замыканий позволяют автоматически отключить участок кольцевого шлейфа в случае его неисправности без потери работоспособности шлейфа в целом.

Формирование сигнала управления осуществляется при срабатывании двух пожарных извещателей в пожарной зоне.

Формируются следующие сигналы:

— сигнал разблокировки замков на дверях, оборудованных СКУД и расположенных на путях эвакуации;

— запуска модульной установки АГПТ;

— выдачи сигналов «Внимание», «Неисправность», «Пожар», «Газ подан» в автоматизированную систему диспетчерского управления ЦОД;

— сигнал «Пожар» на управление клапанами ОВ;

— сигналы «Внимание», «Пожар», «Пуск газа» и «Отмена пуска» в систему автоматической пожарной сигнализации.

Выдача сигналов производится с релейного модуля B3-REL16, установленного в станцию «Интеграл B5-SCU-C P ».

Перед входом в помещение машинного зала ЦОД проектом, ЦОД-СБЭГ «Система бесперебойного и гарантированного электроснабжения», предусмотрена кнопка отключения питания кондиционеров ЦОД. Таким образом, реализуется возможность ручного отключения питания кондиционеров ЦОД в случае их возгорания.

Проектом предусматривается возможность работы АГПТ от собственного источника резервного электропитания – аккумуляторов AKKU 38, установленных в корпус станции, которые обеспечивает функционирование системы в дежурном режиме в течение не менее 24 часов при отключении внешних систем электроснабжения.

План расположения электротехнического оборудования приведен на листе ЦОД-АГПТ

Принцип действия автоматической установки газового пожаротушения

Режим «Автоматика включена»

В дежурном режиме работы станция «Интеграл B5-SCU-CP» осуществляет постоянный контроль появления дыма в защищаемом помещении. При пожаре на встроенный пульт управления и на индикаторную панель в помещении с круглосуточным дежурством выдается соответствующий звуковой и световой сигнал. При срабатывании одного пожарного извещателя появляется сигнал «Внимание», при срабатывании двух извещателей − «Пожар».

Станция «Интеграл B5-SCU-CP» обеспечивает включение предупредительной сигнализации (сирена, табло «Газ! Уходи!», «Газ! Не входи!») и с задержкой в 30 секунд − включение электромагнитного привода запорно-пускового устройства модуля газового пожаротушения.

Режим «Автоматика отключена»

Аппаратура работает как установка пожарной сигнализации с выдачей сигналов «Внимание» и «Пожар», но импульс на пуск газа и включение предупредительной сигнализации блокирован.

Дистанционный пуск

Дистанционный пуск установки осуществляется от ручного извещателя MCP535-0011 у входа в защищаемое помещение. Во всех режимах установка срабатывает согласно подразделу, за исключением пожарных извещателей.

Местный пуск

Местный пуск с модулей газового пожаротушения МПА-NVC1230 (42-180-50) блокируется при монтаже.

Общие указания по монтажу

Монтаж АУГП необходимо выполнить в соответствии с РД 78.145-93 «Системы и комплексы охранной пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ».

Технологическая часть АУГП включает следующее оборудование:

— модули газового пожаротушения МПА-NVC1230 (42-180-50) (основной комплект), их расположение указано на листе ИОС-ЦОД-АГПТ.

— сигнализаторы давления универсальные СДУ-М;

— распределительный трубопровод с выпускными насадками.

Электротехническая часть включает следующее оборудование:

1) Дымовые оптические пожарные извещатели MTD 533, устанавливаемые на перекрытии, под фальшполом в защищаемых помещениях. Расположение извещателей указано в документе ИОС-СС-АГПТ.7 «План расположения электротехнического оборудования».

2) Станция «Интеграл B5-SCU-C», устанавливается в помещении АГПТ ЦОД. Расположение станции указано в документе «План расположения электротехнического оборудования».

3) Световые и свето-звуковые «Газ! Не входи!» и «Газ! Уходи!» оповещатели, устанавливаемые над входами снаружи и внутри защищаемых помещений, соответственно. Расположение оповещателей указано в документе «План расположения электротехнического оборудования».

4) Кнопка ручного пуска и кнопка восстановления автоматического режима, устанавливаемые у входа в защищаемое помещение (кнопки дистанционного пуска оборудуются защитными крышками, для исключения случайного несанкционированного нажатия). Расположение указано в документе «План расположения электротехнического оборудования».

5) Модуль 16 реле B 3- REL 16, управляющий отключением вентиляции, а также реле, дублирующие сигналы «Неисправность», «Внимание», «Пожар», «Пуск газа» и «Отмена пуска» устанавливается в корпусе станции «Интеграл B5-SCU-C».

Кабельную сеть выполнить следующими кабелями:

— шлейфы пожарной сигнализации – кабелем КПСЭнг-FRLS 1х2х1.0;

— линию связи с кнопками восстановления автоматики – кабелем КПСЭнг-FRLS 1х2х0,5;

— линию связи с пультом управления – кабелем КПСЭнг-FRLS 2х2х0,5;

— линию управления электромагнитным клапаном – кабелем КПСЭнг-FRLS 1х2х1,0;

— линию связи с сигнализатора давления универсального – кабелем КПСЭнг-FRLS 1х2х0,5;

— линию электропитания оповещателей – кабелем КПСЭнг-FRLS 1х2х1,5;

— шлейф сигнализации двери – кабелем КПСЭнг-FRLS 1х2х0,5;

220 В станции «Интеграл B5-SCU-C» − кабелем ВВГнг-FRLS 3х1,5;

— заземление приборов – кабелем ПВ1 4х1,0.

Кабели должны быть проложены следующим образом:

— шлейфы сигнализации, шлейфы до светозвуковых оповещателей, двупроводные линии связи до станции «Интеграл B5-SCU-CP» – в трубе гладкой, гофре или лотку слаботочному по потолку и стенам;

— все опуски к оборудованию − в кабель-каналах, трубе гладкой или лотках слаботочнхых, по стене или в штробах в гофре.

Шлейфы сигнализации, кабели контроля и управления в защищаемых помещениях и по трассам должны быть проложены отдельно от силовых, осветительных кабелей и проводов.

Оборудование, коммутационные панели и соединительные кабельные линии должны быть защищены от несанкционированного вскрытия и подключений.

Электропитание и заземление

Технические средства АГПТ относятся к первой категории электроприемников по надежности электроснабжения согласно ПУЭ (Разделы 6 и 7) и СНиП 3.05.06-85 «Электротехнические устройства».

Электропитание с переменным током 220 В и шина заземления для оборудования АГПТ выполнить от распределительного щита бесперебойного питания ЩБП9, предусмотренного проектом, том 6, СБЭГ «Система бесперебойного и гарантированного электроснабжения».

Электропитание должно обеспечивать работу оборудования в течение не менее 24 часов в дежурном режиме и 1 часа в режиме пожара.

Техника безопасности и охрана труда

Обеспечение безопасных условий труда, пожаро-взрывобезопасности и охраны окружающей среды при производстве работ осуществляется с соблюдением требований системы стандартов безопасности труда.

При монтаже, наладке и техническом обслуживании технических средств АГПТ необходимо также руководствоваться разделами по технике безопасности технической документации, ведомственными инструктивными указаниями по технике безопасности.

Монтаж электрооборудования выполнить в соответствии с ПУЭ (Разделы 6 и 7) и СНиП 3.05.06-85.

При производстве монтажных работ должна быть обеспечена техника безопасности согласно СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» и СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».

В соответствии с ГОСТ Р 50969-96 электрооборудование, металлорукав и трубопроводы установок должны быть заземлены.

Сопротивление заземляющего устройства, используемого для заземления электрооборудования, должно быть не более 4 Ом.

В цепи заземляющих и нулевых проводников не должно быть разъединяющих приспособлений и предохранителей. Присоединение заземляющих и нулевых проводников к частям электрооборудования должно быть выполнено сваркой или болтовым соединением в соответствии с ПУЭ (Разделы 6 и 7).

Монтажно-наладочные работы должны выполняться в соответствии с РД 78.145-93.

После срабатывания установок АГПТ дымоудаление и удаление огнегасящего состава и продуктов горения из помещений осуществляется стационарной системой дымоудаления с нижним забором воздуха (см. документ АГПТ.Д «Задание на удаление ГОТВ»).

Входить в защищаемое помещение после выпуска в него огнетушащего состава и ликвидации пожара до момента окончания проветривания разрешается только в изолирующих средствах защиты органов дыхания через 20 минут.

Экологическая безопасность

АГПТ не оказывает отрицательного воздействия на окружающую среду.

После окончания всех монтажных и регулировочных работ работники обязаны очистить рабочее место от отходов строительных материалов и мусора, образовавшихся при выполнении работы.

Все используемое оборудование сертифицировано и является экологически чистым, без прямого и косвенного воздействия на окружающую среду.

Применяемое ГОТВ имеет гигиенический сертификат.

Рабочая документация разработана в соответствии с заданием на проектирование, техническими регламентами, в том числе устанавливающими требования по обеспечению безопасной эксплуатации зданий, строений, сооружений и безопасного использования прилегающих к ним территорий, и с соблюдением технических условий.

Источник
