Каких типов бывают мобильные грохота? Как выбрать грохот?
Подбор мобильного грохота (сортировочного оборудования) — это очень важный момент, от которого зависит будет ли вообще купленная вами машина выполнять те задачи, которые вам хотелось бы решать. Нам не раз приходилось выслушивать горестные рассказы клиентов которые в погоне за экономией приобретали грохота вообще не способные работать на данном материале или обеспечивать необходимое качество рассева и производительность.
Начинается все в выбора типа грохота, все грохота условно можно разделить на два основных типа: первичные и вторичные машины. По своей конструкции и задачам первичные и вторичные грохота совершенно разные и их вообще не корректно сравнивать между собой!
Первичные грохота (скальпирующие, предварительные и т.п.)
Это машины предназначенные для первичного, грубого (как правило прямо в забое карьера) разделения породы по крупности куска. Именно этим обусловлены их особенности: усиленная конструкция, открытый бункер и прямая подача сортируемого материала из приемного бункера (питателя) прямо на сам грохот. Первичные грохота предназначены для работы в первую очередь с КРУПНОКУСКОВЫМИ МАТЕРИАЛАМИ примерно от 100 до 500 мм! На сортировку таких крупностей настроены у них частота и амплитуда колебаний. Эти машины хорошо работают на первичном разделении песчано-валунно-гравийных смесей, разделении заглиненных пород, сортировке взорванных известняков, доломитов, гранитов и диабазов, а также на работах связанных с переработкой продуктов сноса и строительных отходов (рециклинге), сортировке отвалов с включениями металла, мусора и т.п.
Вторичные грохота (финальные и т.п.)
Машины предназначенные для рассева различных пород и материалов небольшой крупности или работы «за дробилкой». Вторичные грохота хорошо работают с МАТЕРИАЛАМИ МЕЛКИХ ФРАКЦИЙ с преимущественной крупностью от 0 до 100 мм. И по конструкции они совершенно иные нежели первичные.
Во-первых, приемный бункер здесь закрыт откидной колосниковой решеткой с зазором как правило 110 мм. То есть материал свыше 110 мм в грохот вообще не попадает, а сразу скатывается с решетки и складируется рядом с приемным бункером.
Во-вторых, подача материала у вторичных грохотов осуществляется не прямо из приемного бункера непосредственно на грохот, а посредством подающего конвейера. Амплитуда и частота колебаний самого грохота рассчитаны на работу именно с преимущественно мелкими фракциями. Такие машины хорошо работают на разделении песчано-гравийных смесей с низким содержанием камня и некрупным камнем, рассеве всевозможных отвалов и отсевов, рассеве продуктов «за дробилкой», т.е там где все преимущественно мелкое.
Сроки поставки
Все установки поставляются только под заказ со склада завода изготовителя в С. Ирландии.
Срок поставки — 8-16 рабочих недель от момента предоплаты.
Условия поставки
Отгрузка техники производится со склада в морском порту Санкт-Петербурга. Доставляем технику до площадки покупателя на низкорамных тралах. Срок получения разрешения на перевозку — 10 рабочих дней.
Решения для сортировки больших объемов строительного и бытового мусора
Московская Область совместно с Москвой одной из первых в стране начала реализовывать государственную программу по закрытию и рекультивации полигонов ТБО и организации переработки мусора, а также ликвидации последствий экологического ущерба нанесенного им природе и землям Московской области. Но свалку мало просто закрыть, нужно обеспечить целый комплекс мероприятий по её переработке и приведению земель в состояние пригодное для их дальнейшего использования например для создания сельскохозяйственных и лесохозяйственных зон, рекреационных мест или площадок для строительства.
При проведении подобных мероприятий часто требуется сортировка больших объемов строительного и бытового мусора, грунта и тп, с такой работой прекрасно справляются мобильные установки (скальпирующие грохоты) первичной сортировки материалов, позволяющие проводить работы прямо на месте и быстро перемещать установку к месту эксплуатации.
Конструкция первичных (скальпирующих) грохотов отлично подходит для такой работы, эти машины обладают хорошим запасом прочности тк изначально предназначены для работы с крупнокусковыми материалами, открытая конструкция бункера позволяет загружать в грохот любые материалы с крупностью до 500 мм, прямая подача материала из бункера на верхнюю деку грохота позволяет селективно выбирать из потока материала отдельные фракции (например цветные металлы) и оперативно устранять застрявшие куски материала.
При этом оптимально подобранные частота и амплитуда колебания грохота в комплексе с широким возможным спектром рассеивающих поверхностей (плетеные сита, пальцеобразные сита, колосниковые решетки, плиты Хардокс и тд) позволяют оптимально настроить процесс по конкретный материал и эффективно отсевать различные фракции. А дополнительная установка магнитных уловителей позволяет эффективно выделять из потока материала металлические включения.
Компания MAXIMUS SCREENING производит полную линейку мобильных установок (скальпирующих грохотов) первичной сортировки материала:
Все первичные (скальпирующие) мобильные грохоты МАКСИМУС выгодно отличаются от своих многочисленных конкурентов, простотой и надежностью конструкции не переусложненной большим количеством нежной гидравлики и электроники, отличной морозоустойчивостью, большим запасом прочности, низкими требованиями к качеству топлива и квалификации персонала. Примеры переработки различных отходов ТБО на установках Максимус вы можете увидеть на видео представленном ниже:
Сроки поставки
Все установки поставляются только под заказ со склада завода изготовителя в С. Ирландии.
Срок поставки — 8-16 рабочих недель от момента предоплаты.
Условия поставки
Отгрузка техники производится со склада в морском порту Санкт-Петербурга. Доставляем технику до площадки покупателя на низкорамных тралах. Срок получения разрешения на перевозку — 10 рабочих дней.
Современное оборудование для грохочения
Обычно грохот выполнен в виде короба с несколькими наклонными или горизонтальными просеивающими ситами, ячейки которых имеют заданный размер. Привод грохота обеспечивает вибрацию сит с определенной частотой и амплитудой. Частицы разного размера, проходя через грохот, не могут преодолеть ячейку размером меньше собственного на просеивающей поверхности и в результате объединяются в однородный материал. Чтобы не загружать щековую дробилку лишней работой, применяется предварительная сортировка, при этом пригодный по крупности продукт отсеивается сразу. Дробилка с легкостью разрушает любые материалы, но только после сортировки (при работе в нерудном карьере) материал приобретает ценность и становится пригоден для использования в составе бетона, асфальтобетона или просто для подсыпки. В качестве рабочей поверхности используют плетеные сита из проволоки, перфорированный металлический лист, колосниковые решетки, пластины из полиуретана и резины.
Конструкция просеивающей поверхности зависит от технологического назначения грохота и условий его работы. Например, проволочные сита могут иметь не только различный размер ячейки, но и специальный профиль, а также различный тип переплетения. Просеивающие панели могут быть очень эластичными для мелкого материала и, наоборот, армированными для жесткости для крупных фракций. На практике добиться полного разделения материалов бывает очень сложно. В надрешетном продукте всегда остается мелкий непросеянный материал. Эффективность грохочения определяется отношением массы полученного продукта к массе его в исходном материале. Производительность грохотов можно сравнивать при условии, что эффективность их одинакова. Обычно считается, что производительность грохота зависит от его ширины, а эффективность – от длины.
Первичные (скальпирующие) грохоты предназначены для предварительного разделения породы по крупности куска. Они имеют усиленную конструкцию, бункер без решетки с прямой подачей сортируемого материала из питателя прямо на грохот. Первичные грохоты предназначены в основном для работы с материалом размером более 100 мм и настроены соответствующим образом. Эти машины лучше всего проявляют себя при первичном разделении песчано-гравийных смесей, разделении заглиненных пород, сортировке известняков, доломитов, гранитов и диабазов, а также при работах, связанных с переработкой строительных отходов с включениями металла, мусора и т. п.
Вторичные грохоты предназначены для рассева различных пород и материалов небольшой крупности (до 100 мм) после дробления.
Приемный бункер в этом случае закрыт съемной колосниковой решеткой. Слишком крупный материал в грохот вообще не попадает, а сразу скатывается с решетки и складируется рядом с приемным бункером.
По исполнению грохоты бывают мобильные и стационарные. Первый вариант удобнее в работе, так как позволяет легко перемещать грохот по мере необходимости, но значительно дороже второго, так как к цене оборудования для грохочения добавляется стоимость специального гусеничного шасси и дизельного двигателя для автономной работы. Главный недостаток стационарного варианта – необходимость в создании фундамента. Кроме того, на площадку необходимо будет обеспечить подачу электропитания. Это займет немало времени и потребует существенных вложений. Есть еще так называемый «полумобильный» вариант, когда грохот смонтирован на шасси автомобильного прицепа. Такое оборудование удобно в случае необходимости быстрого перемещения с одного карьера на другой, но все равно для нормальной работы потребует устройства бетонной площадки и подводки электропитания. Грохоты на базе полуприцепов ближе к стационарным вариантам. На их установку требуется намного больше времени, чем гусеничных, которые можно развернуть в считаные минуты.
Мобильные грохоты Sandvik Construction, одного из мировых лидеров по производству оборудования для строительной отрасли и добычи нерудных материалов, представлены восемью продуктами, которые ранее выпускались под марками Extec и Fintec. Наиболее прогрессивное решение компании для данного вида продукции – применение двух независимых коробов, выполненных по технологии Doublescreen, впервые внедренной Extec, которые позволяют обеспечить повышенную производительность (как заявлено, на 25% выше, чем у коробов в обычном исполнении) и высочайшее качество грохочения. Это происходит благодаря различному углу наклона, отдельному приводу и внушительной скорости вращения (1200 об/мин) для каждого короба. Модели доступны в трехдековом или двухдековом исполнении.
Система замены просеивающих поверхностей с помощью механизма-трещотки служит для быстрого, удобного натяжения или замены сит. Общая площадь просеивания трехдекового грохота QA451 составляет 9 м2. На выходе заказчик получает 4 фракции готового продукта. Слишком крупный материал отсеивается с помощью специального четвертого конвейера, который складывается с помощью гидропривода, так же как и остальные. Двигатель Caterpillar C4.4 75 кВт, применяемый в качестве силовой установки, известен своей надежностью и экономичностью. Модельный ряд грохотов Sandvik представлен моделями с различными типоразмерами коробов грохочения, что дает возможность выбрать грохот под конкретные условия эксплуатации. Богатая базовая комплектация, а также широкий набор дополнительных опций позволяют сделать грохот максимально универсальным и максимально эффективным для решения поставленных задач.
Следующий лидер сегмента – McCloskey. Штаб-квартира компании находится в Канаде. Там же располагаются основные производственные мощности. Однако большая часть грохотов, поставляемых в Европу и Россию, производится на заводе компании, расположенном в Северной Ирландии. Грохоты McCloskey обладают значительным ресурсом за счет применения эксцентриков, созданных специально для напряженного режима работы. Амплитуда и частота оборотов вибратора регулируются, таким образом, можно настроить грохот под конкретную задачу. Грохоты High energy («с высокой энергией») хорошо подходят даже для классификации песка и мелкого (до 5 мм) гравия. Из особенностей можно отметить большой отсек для двигателя, что очень удобно для обслуживания.
Грохоты типов S-130 и S-190 в двух- или трехдековом исполнении могут монтироваться на колесное или гусеничное шасси. Колесные «полумобильные» машины могут быть оборудованы дизельным или электрическим силовым агрегатом, а мобильные гусеничные – дизельным или дизель-электрическим силовым блоком. Все установки могут оснащаться дополнительным виброгрохотом над приемным бункером, а также системами промывки материала. Для установок S-130 в качестве опции предлагаются дизельный двигатель повышенной мощности и дополнительный гидравлический контур для привода системы очистки песка.
Мобильные сортировочные установки серии S – это универсальные машины, предназначенные для самых разных работ по сортировке сыпучих материалов. Они имеют интегрированные штабелеукладочные конвейеры с гидроцилиндрами складывания, колосниковые решетки приемного бункера с дистанционным управлением очисткой. Время развертывания установок в рабочее положение занимает около 10 минут. Наклон короба регулируется от 27 до 38°. Амплитуда колебаний – 10 мм при 950 об/мин.
Специально спроектированная система гидравлики с низкой рабочей температурой снижает расход топлива. Главный конвейер типа «шеврон» исключает скатывание округлого материала даже при больших углах наклона. Дистанционное управление ходом, удобный доступ к сетке, большой приемный бункер позволяют производить загрузку крупнотоннажным экскаватором. Мобильные сортировочные установки серии R предназначены в основном для первичной сортировки крупнокусковых материалов. Выполнены на гусеничном ходу для перемещения по площадке, также имеют интегрированные штабелеукладочные конвейеры с гидроцилиндрами складывания, систему подъема и опускания короба грохота для доступа к ситам. Время развертывания в рабочее положение занимает порядка 25 минут. Двухдековый грохот R-230 – это самая большая сортировочная установка в своем классе с размером сита 1830×6100 мм. Рама установки изготавливается из стали Hardox®.
Powerscreen (бренд принадлежит Terex) – один из лидеров по продажам в Европе и США. Модельный ряд мобильных сортировочных установок Powerscreen Chieftain с наклонным грохотом предназначен для сортировки сыпучих материалов мелких и средних фракций, включает в себя установки для любой области применения – от небольшой маневренной установки Powerscreen Chieftain 400 до крупногабаритной установки Powerscreen Chieftain 2400 с производительностью до 700 т/ч.
Мобильные сортировочные установки Powerscreen Warrior созданы специально для работы в особо тяжелых эксплуатационных условиях. По сравнению с установками модельного ряда Powerscreen Chieftain установки Warrior способны перерабатывать более габаритные и тяжелые материалы. По этой причине Powerscreen Warrior успешно применяются в карьерах на стадии предварительного грохочения песчано-гравийно-валунных смесей.
Но этим область их применения не ограничивается. Это универсальные сортировочные установки. Благодаря широчайшему выбору типов сит установки успешно используются на всех стадиях сортировки рудных и нерудных полезных ископаемых. Они применяются также для переработки отходов от сноса зданий и рекультивации верхнего слоя почвы.
Самоходные сортировочные установки модельного ряда Powerscreen H оснащены горизонтальным виброгрохотом и предназначены в первую очередь для более точного разделения на фракции больших объемов мелких и трудносортируемых материалов. Они подходят для просеивания и классификации таких материалов, как дробленый и натуральный камень, уголь, рудные полезные ископаемые, шлаки, продукты вторичной переработки бетона и асфальта.
Регулируемая эллиптическая вибрация создает наиболее агрессивное просеивающее действие. Благодаря этой особенности установки эффективно справляются с задачей разделения дробленых материалов на узкие фракции.
Установки Powerscreen Phoenix – это серия передвижных сортировочных установок с грохотом барабанного типа. Установки Powerscreen Phoenix особенно эффективны при просеивании таких материалов, как верхний слой почвы, древесная щепа, вторичное сырье, компост и удобрения.
Самоходная установка Powerscreen Powertrak 750 – это многоцелевая сортировочная установка, которая одинаково успешно может использоваться как на предварительной сортировке крупногабаритной горной массы, вскрышных пород, строительного лома и вторичных отходов, так и на переработке щебня после дробильных установок и рекультивации верхнего слоя почвы. Большая ширина бункера делает возможной загрузку как экскаватором, так и фронтальным погрузчиком.
Финская компания Metso Mining and Construction Technology – пионер в разработке автономных мобильных дробильных и сортировочных установок. За время существования компании было изготовлено более 10 000 мобильных дробильных и сортировочных установок для различных целей. Сортировочные установки Lokotrack спроектированы таким образом, чтобы их можно было легко объединять для совместной работы с другими изделиями под этим брендом. В стандартной комплектации мобильные грохоты Lokotrack ST оборудованы «интеллектуальной» системой управления. Всеми основными параметрами процесса управляет контроллер. Устройство также обеспечивает непрерывное получение информации о процессе в режиме реального времени. Несколько машин Metso Lokotrack можно объединить в комплекс многостадийного процесса дробления и сортировки с управлением от единого центра управления. При этом повышается эффективность и надежность процесса, снижается потребность в рабочей силе.
Большое внимание уделяется разработке современных универсальных просеивающих поверхностей, которые подходят не только для Metso Lokotrack, но и ко всем типам грохотов других производителей. Например, система сит Trellex напоминает лестницу. Поток частиц, перемещаясь со ступени на супень, дополнительно разрыхляется, при этом более мелкие частицы отсеиваются быстрее. На одной деке могут в комбинации устанавливаться и резиновые, и полиуретановые сита. В номенклатуру изделий Trellex входят полиуретановые модули нескольких различных типов, а также резиновые модули различной толщины из мягкой и твердой резины, с литыми и перфорированными отверстиями. В местах максимальных ударных воздействий есть возможность установить перфорированные или сплошные резиновые модули, а далее по деке расположить полиуретановые модули различных типов для достижения наилучшего отсева мелочи и точности сортировки. Superflex – это комплексная система, специально разработанная для тонкого грохочения материалов, которые обычно забивают отверстия стальных сит. Секрет системы в тонкой гибкой ситовой ткани мембранного типа из мягкой резины, закрепленной на резиновых несущих элементах. Резиновые перекладины во время работы поднимают панель с опор, при этом загрязнения «выбиваются» из отверстий.
Небольшая компания Maximus screening systems Ltd из Северной Ирландии появилась на карте скрининга относительно недавно, но уже известна далеко за пределами своей страны, в том числе и в России.
Акцент компании на мобильной сортировке не выходит из общего тренда: небольшая установка Maximus 409 предназначена для первичной сортировки материалов и может быть использована для переработки строительных отходов, вторичного сырья, железной руды, каменного угля, валунных материалов и ПГС, скальных пород, обогащения горной массы при небольших объемах работ. Maximus 522 с двумя деками 6710×1525 мм, бункером питателя объемом 9,3 куб.м, приводным валом с двумя подшипниками и гидравлической регулировкой угла наклона, тоже на гусеничном ходу и оснащена двигателем Caterpillar C4.4 мощностью 129 л.с. Применяется для сортировки больших объемов мелких и средних фракций ПГС, песка, угля, финальной сортировки дробленых продуктов, торфа, почвы, известняка, отсевов дробления. Широкий диапазон настроек при сортировке различных видов материалов позволяет достичь высокой производительности и чистоты материала. Подъем и опускание колосниковой решетки, установленной в верхней части питателя, осуществляется дистанционно. Подача материала в установку может производиться погрузчиком, экскаватором или напрямую из дробилки. Площадки с поручнями по боковому периметру грохота обеспечивают доступ к узлам установки для проведения сервисного обслуживания, чистки и замены сит грохота. Первичный мобильный грохот Maximus 620 служит для сортировки больших объемов крупнокусковых сильно загрязненных материалов и используется для сортировки железной руды, валунных материалов, тяжелых скальных и глинистых пород, известняков и доломитов, строительных отходов, обогащения горной массы.
Надо сказать, что ряд китайских компаний также ведут активную работу по освоению российского рынка. Если стационарные грохоты давно освоены в Китае многими производителями, то мобильные установки для сортировки китайского производства пока еще экзотика. Поэтому профессионалы своего дела выбирают сегодня проверенную европейскую технику.
Среди предложений есть множество различных вариантов, потенциальному покупателю остается только правильно определить тип оборудования – мобильный или стационарный, а также будущие условия работы, исходя из свойств материала, необходимой производительности, размера, формы, количества фракций и чистоты конечного продукта. Особое внимание следует обратить на правильный подбор просеивающей поверхности.
Технологии обработки материалов в тяжелых условиях эксплуатации
А.В. Байков, Генеральный директор ООО «Континент-М»
Проблемы машиностроения для труднообрабатываемых материалов, как, например, в горнодобывающей промышленности, разнообразны: оборудование постоянно подвергается воздействию суровых условий и пыльных сред. Кроме того, сортировка добытых руд или полезных ископаемых, а также последующее их отделение от нецелевых пород изнашивают задействованные машины; простои дорогостоящие, а периоды остановочных ремонтов зачастую слишком коротки. Надежность, сервис, безопасность, производительность и доступность оборудования имеют важное значение для экономического успеха. В связи с этим выбор правильных машин для подготовки сырья имеет решающее значение.
Широкий ассортимент вибрационной техники: грохоты, магнитные сепараторы и виброконвейеры – доступен нашим клиентам для различных областей применения, в том числе таких как:
С точки зрения процесса обработки оборудование применяется для скальпинга, сортировки, разделения и транспортировки материала:
Скальпинг
Для скальпинга обычно используются мощные колосниковые питатели тяжелого исполнения.

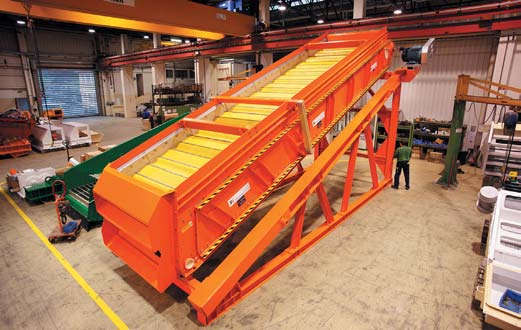

Скальпирующий грохот для железной руды
Они применяются для загрузки дробилок и мельниц или в качестве разделительных решеток.
Например, загружаемый материал с размерами до 1000 мм и скоростью подачи более 5000 т/ч железной руды подается в конусную дробилку, где скальпер удаляет мелкие фракции размером менее точки отсева 100 мм. Прочная и надежная конструкция в сочетании со специальными износостойкими пластинами (толщина 50 мм) обеспечивают длительную и безопасную работу в самых тяжелых условиях эксплуатации.
Сортировка
Одним из основных методов механической обработки сыпучих материалов является просеивание. Тип материала, форма и размер зерна, влажность, производительность и точки разделения, а также многие другие параметры требуют широкого спектра различных технических решений. Компьютерный расчет и проектирование машин, наш многолетний опыт в технологии механических процессов, а также технические и производственные ноу-хау компании позволяют определить оптимальный размер и конструкцию грохота.
Как правило, массивные размеры машин и характер подаваемого материала требуют чрезвычайно надежного исполнения оборудования с наилучшей и доступной защитой от износа частей, контактирующих с материалом.

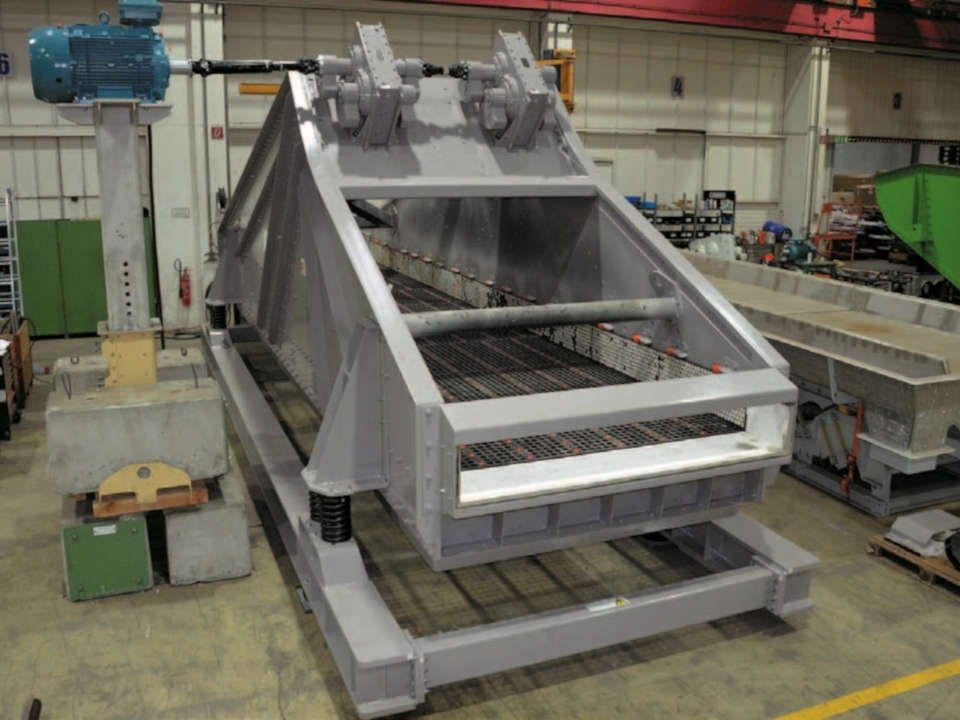

Линейный вибрационный грохот в тяжелом исполнении для просеивания кокса
Индивидуальные технические решения
При тонком рассеве, где классические просеивающие машины, такие как линейные или круговые вибрационные грохота, не могут выполнить высокие требования, необходимы специальные машины для очень требовательных задач.
Липкий материал
Грохот флип-флоп с гибкими просеивающими панелями используется для классификации труднопросеиваемого, липкого или влажного материала при точках разделения от 2 до 20 мм.
Натяжение и ослабление просеивающих панелей грохота обеспечивают эффект самоочистки. Помимо песка и гравия, этот универсальный грохот также используется для грохочения угля и кокса, а также находит применение на металлургических заводах.
Грохот флип-флоп с двумя деками для сепарации кокса и угля
Максимальная пропускная способность
Грохот типа «Банан» может обеспечивать в два-три раза более высокие производительности по сравнению с обычными просеивающими машинами. Этот тип грохота особенно хорошо подходит, когда необходимо добиться значительного увеличения производительности, или когда требуемая производительность в целом очень высока.
34,100 кг вибрационной массы движется в самом большом банановом грохоте (3200 x 10000), построенном на сегодня; он используется для сортировки угля в Норвегии.
Грохот типа «Банан» с двумя деками для сепарации угля в Норвегии
Обработка магнетита
Транспортировка и сортировка успешно дополняются магнитными технологиями, когда оборудование должно быть защищено от металлических включений или если продукт должен быть очищен или обогащен. Для обработки магнетита мы предлагаем огромный перечень продукции – от предварительного концентрирования с помощью магнитного барабана до барабана мокрой сепарации. Мокрые барабанные сепараторы используются для регенерации намагничиваемых сред, для извлечения частиц из суспензий и для концентрирования железной руды.
Барабанный сепаратор для процессов обогащения руды (мокрая сепарация)
Транспортировка
В то время как вибрационные питатели не находятся в центре внимания предприятия, они, если не будут правильно спроектированы, могут негативно влиять как на производительность, так и на качество продукции. Следовательно, виброконвейеры всегда должны быть спроектированы и изготовлены для конкретных применений. Сверхмощные питатели идеально подходят для высоких производительностей и отлично работают в суровых условиях. Доступные машины больших размеров изготавливаются с применением высокопрочных материалов. Типичные области их применения включают в себя равномерную загрузку дробилок, а также распределение и обработку материалов на высокой производительности, таких как хром и железная руда.
Сверхмощный питатель для загрузки дробилки предварительного дробления железной рудой
