Инструмент для натяжения бандажной ленты. Правила и ошибки при работе с лентой и выборе скреп.

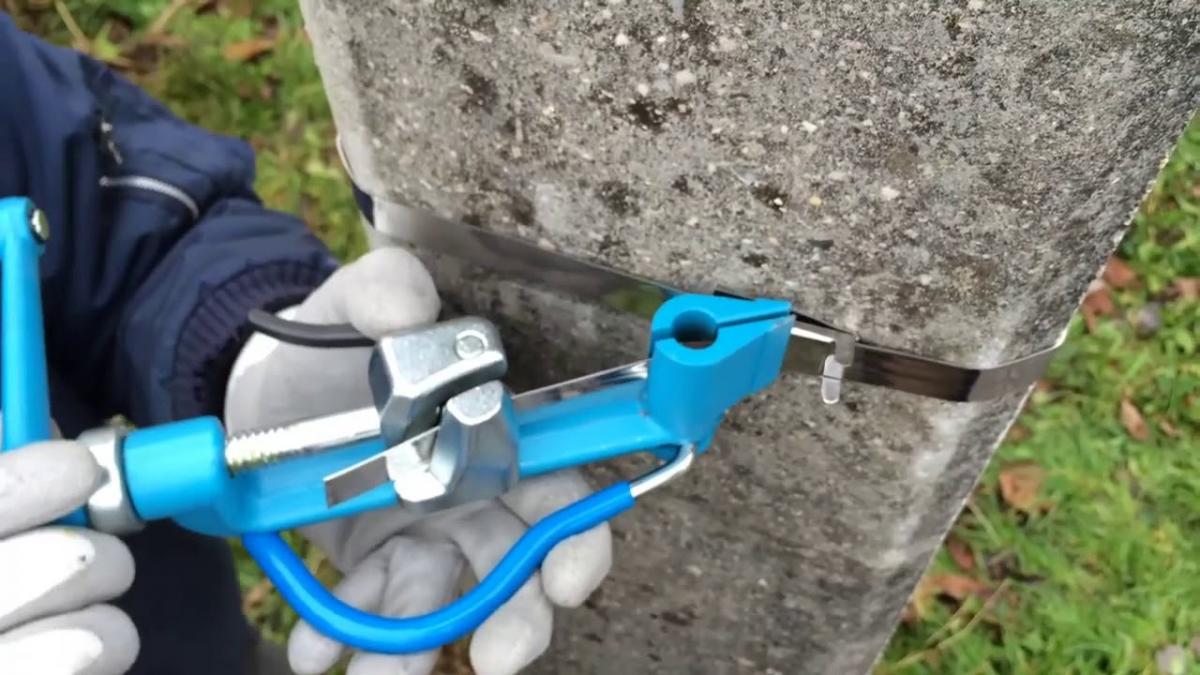

Монтаж бандажной ленты осуществляется специальными машинками для натяжки. Многие электрики называют их по простому — «мясорубка» или «вертолет».
Первые экземпляры машинок были только импортного производства. Стоят они не совсем мало — свыше 8000 рублей. Например фирмы Ensto — CT42.
На сегодня же данный инструмент широко выпускается и отечественными производителями (фирма КВТ). В магазинах уже можно найти экземпляры в 2 раза дешевле зарубежных.
Лучше всего выбирайте ленту которая фасуется в бухты по 50м и запаковывается в удобные пластмассовые кассеты с ручкой. При такой фасовке у вас не будет проблем с ее запутыванием или размоткой нужного метража.
Если все же приобрели в бумажной упаковке, то лучше эту коробку не разрывать целиком, а сверху сделать надрез, через который можно будет пропустить конец ленты. Сама бухта при этом останется надежно скрученной и не запутается ни при транспортировке, ни при работе с ней.
Заводская бандажная лента имеет следующие характеристики:
Бандажная лента это универсальный способ крепежа для любых типов опор:
Что можно закрепить бандажной лентой помимо арматуры для проводов СИП:
В первую очередь при выборе ленты нужно смотреть на показатель разрушающей нагрузки. Причем не всегда требуется выбирать ленту именно с максимальным его значением. Иногда по условиям монтажа целесообразнее применять облегченный вариант. Подробнее об этом будет сказано далее.
Естественно сама по себе лента не может закрепить крюк или другое оборудование к опорам. Для этого потребуется еще дополнительный элемент:
Помимо внешнего вида главное отличие бугеля от скрепы заключается в следующем:
- скрепа предназначена для крепежа на промежуточных опорах, где нет фронтальных растягивающих нагрузок
Иначе получится вот так.
Скрепы не случайно в своей конструкции имеют специальный шов. Делается это для того, чтобы при критичных нагрузках скрепа расходилась по этому шву и СИП вместе с крюком падал вниз, сохраняя в целостности как СИП так и опору.
Бугель выдерживает нагрузку в 750-800кг. Если две полосы ленты скрепленные бугелями обхватывают крюк, то это уже 1,5тн. Скрепа держит нагрузку в 600кг или 1,2тн на крюк с двойной лентой 0,7мм.
Вы должны четко понимать, что в любой арматуре должны присутствовать звенья ограниченной прочности для защиты линии СИП от механических повреждений. Что это значит?
Допустим если на СИП падает массивное дерево, то ни в коем случае не должен рваться провод, не должна заваливаться опора, которая по эффекту домино может сложить за собой и соседние. По правилам должны разрушаться звенья в линейной арматуре.
При этом ни какие-то самые дорогие и ответственные, например анкерные зажимы, а дешевые части изделия. Поэтому крепление крюков металлической лентой с использованием скреп и бугелей, и является тем самым слабым звеном.
Нередко даже проектировщики ошибаются и закладывают на все случаи жизни крепление только бугелями, так как они наиболее универсальные и могут применяться как на промежуточных, так и на анкерных опорах. Однако здесь принцип универсальности может сыграть и отрицательную роль. Рассмотрим почему это так.
Таким образом, при сверхнагрузках у вас в первую очередь выскочит лента из бугеля, сохранив тем самым всю линию в целостности и сохранности.
При последующем ремонте останется лишь поменять два бугеля и кусочек бандажной ленты. По затратам это сущие копейки.
Где в первую очередь произойдет у вас порыв? Скорее всего на проводе. И затраты на ликвидацию аварии будут в разы больше. Между тем все можно было бы разрешить еще на стадии монтажа, заложив крепление ленты не бугелями, а скрепами с меньшей разрушающей нагрузкой.
Для СИП еще меньших сечений и соблюдения условия слабого звена, можно применять бандажную ленту меньшей толщины и ширины. С соответствующими скрепами. Все это должно учитываться и просчитываться еще на стадии проектирования.
Особенности применения скрепы C20 и ее достоинства
При выполнении электромонтажных работ на столбах и опорах применяются не только специализированные инструменты, но и расходные материалы. К одним из таких изделий относится такелажная скрепа C20. Она предназначена для выполнения фиксации узлов крепления на опорах ЛЭП, а также на трубах, столбах и прочих конструкциях. Изделие представляет собой стальную деталь, роль которой заключается в обеспечении прочного и надежного закрепления монтажной ленты F207 и ее аналогов.
Конструкция скрепы C20
Производится скрепа C20 из нержавеющей стали, что гарантирует продолжительный эксплуатационный ресурс. Она не подвержена негативному влиянию коррозии, так как изготавливается из металла с добавлением хрома, препятствующего образованию на поверхности признаков ржавчины. При контакте металла с кислородом происходит формирование тонкой защитной пленки, которая играет ключевую роль, исключая быстрый выход из строя металлической конструкции.

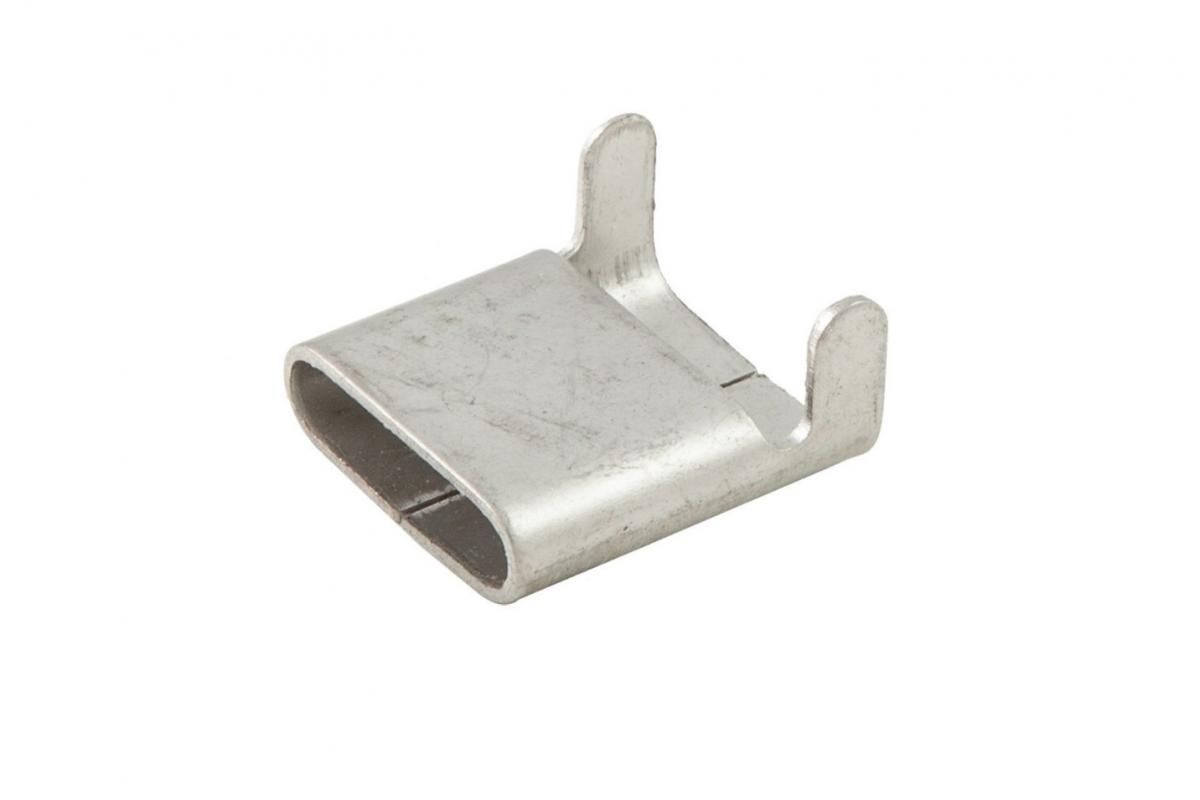

Скрепа C20 принадлежит к группе крепежных изделий. Представляет собой металлическую деталь шириной 20 мм, изготовленную из стали 0,7–1,5 мм. Она имеет вид скобы с двумя выступами в виде рожек. Они предназначены для надежной фиксации бандажной ленты. Поставляется такой вид крепежа для СИП (самонесущих изолированных проводов) в упаковке по 100 штук. От качества изготовления этих изделий зависит прочность фиксации бандажных лент, которые являются основой для крепления электрических проводов на опорах.
Сферы применения
Используется скрепа при работе с бандажной лентой F207 и ее аналогами при протяжке электропроводов на опорах. Крепление при помощи такого изделия можно выполнять не только на деревянных и железобетонных столбах, но и на трубах тепло- и водоснабжения, а также на различном оборудовании.
Применяется она при электромонтажных работах на ЛЭП, которые проводятся квалифицированными специалистами, предварительно прошедшими специальное обучение. Несмотря на простоту конструкции, скрепа требует правильного подхода к выполнению ее монтажа, так как от этого зависят качество точки крепления, долговечность. Выбирается изделие для фиксации бандажной ленты, когда отсутствует воздействие передней растягивающей нагрузки.
Процесс выполнения монтажных работ предусматривает применения инструмента для резки и натяжения ленты. На завершающем этапе осуществляется загибание выступов при помощи молотка для повышения надежности соединения.
Преимущества эксплуатации
Важными требованиями, которые предъявляются к подобным крепежным материалам, являются:
Всем этим требованиям удовлетворяют изделия, которые производятся в соответствии с ГОСТом 31946-2012. Использования скрепы C20 обусловлено рядом следующих преимуществ:
Одним из важнейших технических параметров скрепы C20 является величина разрушающей нагрузки. Она составляет 20 кН.
Чем отличается скрепа от бугеля
Скрепа является близким «родственником» бугеля. Она отличается от него внешне отсутствием соответствующих зазубрин. Многие путают эти два вида крепежных деталей, считая, что между ними нет большой разницы. Выбирая соответствующий тип для фиксации, важно знать основные особенности:
Бугель оснащен зубьями, которые исключают вероятность сползания ленты с места при воздействии растягивающих нагрузок.
Скрепа бугель что это
Опубликована 07.05.2012 г. в рубрике Прочее
Многие виды электротехнической арматуры крепятся к столбам с помощью специальной металлической ленты, которая выпускается с различными эксплуатационными свойствами. Например, лента f 207, которая предназначена для крепления кронштейнов, промежуточных подвесок, анкерных зажимов и так далее. Обычно данный тип лент изготавливается из нержавеющей стали толщиною 0,7 миллиметра и шириною 20 миллиметров. Материал определяет срок эксплуатации этого крепежного элемента, который не ограничивается сроками. В настоящее время лента f 207 поступает на российский рынок из-за рубежа, а точнее сказать, из Франции.
Но и отечественные производители сегодня могут представить на рынок аналогичный товар, который выпускается под маркой лента f 20. 07. Этот вид крепежного изделия не уступает по своим физико-техническим и эксплуатационным характеристикам своему зарубежному собрату. Да и стоимостный показатель намного ниже. Сегодня лента f 20. 07 является основным крепежным элементом этого типа, который используется отечественными организациями, занимающимися проводкой линий электропередач.
Но сама по себе лента не может крепить электротехническую арматуру к столбам. Поэтому для ее фиксации используются совершенно другие изделия. Первое – это скрепа, которая предназначена для фиксации ленты на промежуточных опорах. Второе – это бугель, который предназначен для фиксации бандажной ленты на анкерных опорах.
Обычно бандажные ленты идут в комплекте с элементами ее фиксации. Поэтому любая компания-производитель, зарубежная это или отечественная, поставляют весь комплект полностью.
Два этих элемента очень похожи по своей конструкции, потому что выполняют одну функцию. Единственное отличие – это зазубрины у фиксирующей планки, которые удерживают ленту более сильно. Именно бугель имеет данную отличительную черту. В этом плане скрепа более проста по форме.
Как было сказано выше, должно быть точное соответствие ленты и фиксирующего элемента. К примеру, скрепа nc 20 соответствует бандажной ленте марки f 207. То есть внутренняя ширина скрепы равна 20 миллиметрам.
Обычно заказывая бандажную ленту, необходимо точно рассчитать количество фиксирующего элемента. Опять приведем пример. За основу берется скрепа nc 20, поэтому необходимо знать, что количество данного фиксатора в одном ящике составляет 100 штук.
Средний балл: 4.0000 Всего голосов: 4
Количество просмотров: 5578
Количество комментариев: 0
Читайте также по данной теме «Электрооборудование»
Скрепа бугель что это
Важно понимать, что надежное и качественное изготовление арматуры для использования прокладки линий электропередач является главной составляющей частью, имеет принципиальное значение и некоторые технические особенности.
Для того чтобы выдержать внешнюю нагрузку и соответствовать своим техническим характеристикам долгое время необходима только качественная и надёжная арматура. Для надёжной фиксации стяжной (бандажной) ленты 0,7х20 мм рекомендуем использовать Бугель (скрепу) В 20. Такое крепление, изготовленное методом холодной штамповкой из нержавеющей стали, соответствует всем предъявляемым техническим требованиям и прошло сертификацию для использования на территории Российской Федерации.
