Характеристики фрезерного сверла, советы по выбору
Сверло-фреза: назначение, применение, устройство. Основные характеристики. Разновидности инструмента. Преимущества и недостатки. Особенности подбора инструмента.
Сверло-фреза – разновидность режущего инструмента, который применяется при изготовлении отверстий, включая фигурные, в разных по назначению материалах. Сочетает в себе функции сверла и фрезы. Сверлильной частью выполняют отверстие, а его расширение до необходимой формы и величины выполняют фрезой, которая является боковой гранью инструмента. Производители разных стран выпускают такие сверла-фрезы универсального типа или для выполнения операций на конкретном материале – деревянных заготовках или металле. Это указывается в паспортных данных, которые производитель наносит на упаковку изделия. Из-за наличия двух рабочих поверхностей инструмент называют фрезерным сверлом.
С помощью сверл-фрез получают отверстия не только в металлических и деревянных заготовках, но и в фанере, гипсокартоне, ДВП, ДСП, МДФ, пластике. Для вращения инструмента используют перфоратор, дрель или станки сверлильные и фрезерные.
Устройство, виды и характеристики

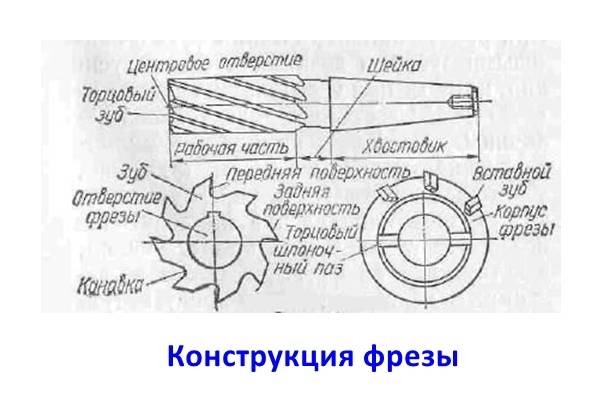

Конструктивно фрезерное сверло состоит их хвостовика, фрезерной части и сверлильной. Изделия с двумя рабочими поверхностями принято классифицировать по таким признакам:
Для увеличения срока службы и снижения силы трения при эксплуатации на поверхность изделия наносят специальное покрытие, чаще всего из нитрида титана. В торговую сеть они поступают не только в единичном экземпляре, но и наборами, которые различаются по длине и диаметру.
Сверло-фреза, работающее по металлу, является универсальным режущим инструментом. Им выполняют операции по изготовлению фигурных отверстий в любом тонкостенном материале. К преимуществам изделия, во-первых, относят тот факт, что с помощью одного инструмента возможно выполнение двух операций, что сокращает время на изготовление отверстия необходимой конфигурации. Этот факт повышает производительность труда, что на производстве является решающим фактором. Во-вторых, для вращения фрезерного сверла можно задействовать любой инструмент, в котором имеется соответствующее зажимное устройство. Это важно для домашних умельцев и в небольших мастерских. Они могут задействовать перфоратор, дрель или станки сверлильные или фрезерные настольного типа. В-третьих, изделие подлежит переточке, т. е. угол заточки сверла можно восстановить в случае его затупления.
К недостаткам изделия относят лишь один фактор: не всегда способом сверления и фрезеровки удается получить необходимую степень шероховатости поверхности, если это является важным показателем. Приходится отверстие дорабатывать другим способами.
Советы по выбору фрезерных сверл
Лучшими производителями являются немецкие компании Metabo, Ruko, Havera, Matrix и те, которые выпускают продукцию под этим брендом. Производители, работающие по лицензии ведущих фирм, используют материалы, технологию и оборудование такие же. Качество продукции ничем не отличается. Она прошла тест в странах Северной Америки и Европы, пользуется популярностью на предприятиях, выпускающих продукцию разного назначения, в сельском хозяйстве, мастерских и у домашних мастеров доступная как по цене, так и по эксплуатационным характеристикам.
Просим тех, кто работал со сверлами-фрезами, поделиться опытом работы с учетом типа хвостовой части в комментариях к тексту, а также рассказать о нюансах применения дрели, перфоратора или станка для выполнения операции с таким режущим инструментом.

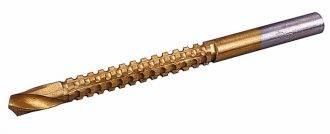

Сверло-фреза. Два в одном!
При выполнении сложных работ по механической обработке деталей часто приходится комбинировать несколько переходов, например, фрезерования со сверлением. Некоторые производители бытового механизированного инструмента (например, DeWalt, Sandvik и др.) решают эту проблему простым добавлением количества бит в стандартный инструментальный набор. Однако есть возможность вести обработку и комбинированным способом- инструментом «сверло-фреза», экономя время и не ухудшая качество конечного результата.
Технологические возможности сверла-фрезы

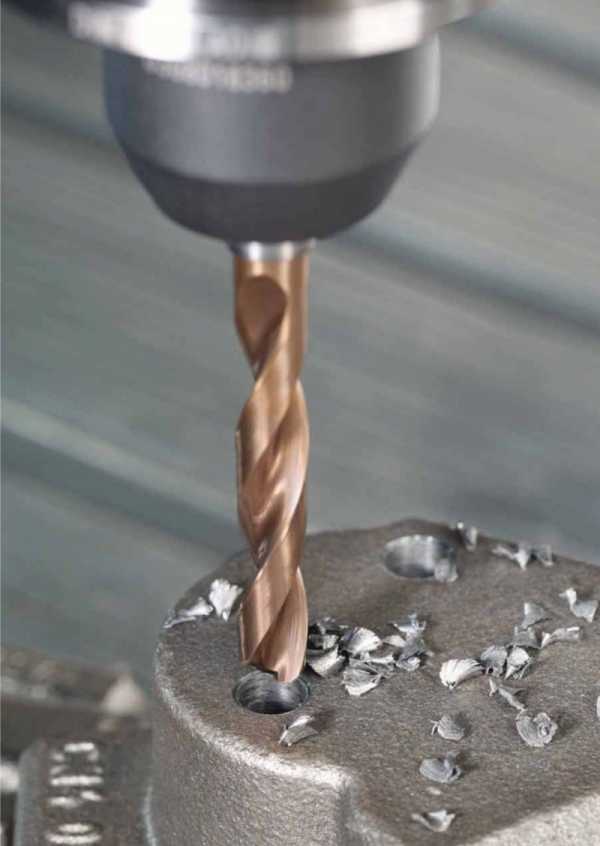

Инструмент внешне напоминает обычную концевую фрезу. Вместе с тем представляется возможным с одной установки выполнять следующие переходы:
Такая возможность обеспечивается наличием двух рабочих плоскостей – боковой и торцевой, профиль которых определяется тем, с каким материалом производится работа (существуют комбинированные свёрла-фрезы по металлу и по дереву). Правда, металл не должен быть термически обработан, а древесина – не быть слишком твёрдой.
Как известно, существенное различие между сверлом и фрезой – геометрия точек контакта инструмента с заготовкой. При фрезеровании всегда наблюдается S-образный зазор на торце, в то время, как при сверлении он возможен лишь на образующей рабочей части. Соответственно прочность и упругость различных зон инструмента – также разная.
Фрезеровальное сверло оптимальным образом сочетает спиральную геометрию боковых режущих кромок с изменяемым шагом спирали по длине инструмента. Это увеличивает производительность и позволяет выполнять операции по съёму материала за один проход.
Разновидности
В зависимости от условий обработки комбинированное фрезерное сверло может быть изготовлено в следующих вариантах:
В качестве материала для изготовления сверла-фрезы принимают инструментальные быстрорежущие стали типа Р6М5К9 по ГОСТ 19265-84, которые отличаются высокой прочностью и хорошим теплоотводом. При необходимости механической обработки описанным инструментом сталей повышенной твёрдости следует ориентироваться на автоматные стали марок от А12 и выше, содержащие свинец, около 0,3% серы и не более 0,15% фосфора. Марки таких сталей можно выбрать по ГОСТ 1414-75.
Обзор фрез по дереву для дрели и шуруповерта

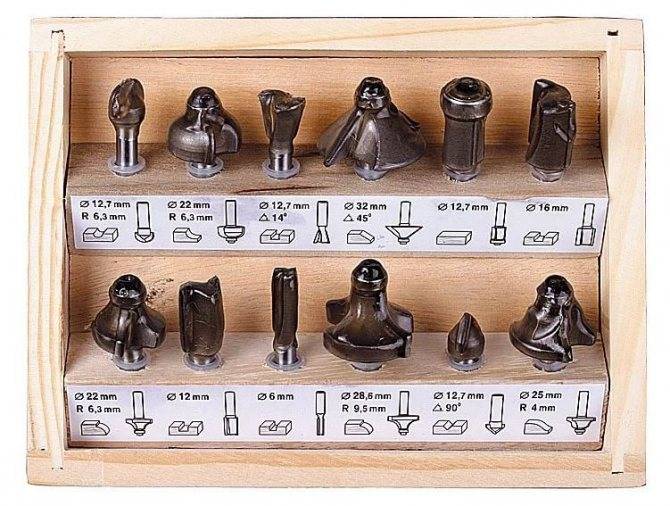

Фрезы для ручного фрезера и сверла для ручных дрелей имеют схожие по диаметру хвостовики и способы крепления. Поэтому начинающий мастер может ошибочно посчитать, что можно вставить любую фрезу в дрель и работать также, как и с ручным электрофрезером. На самом деле возможности дрели при работах с фрезерными насадками ограничены.
Виды фрезерных насадок по дереву для электродрели
Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.
Сверло
Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.
Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.
На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

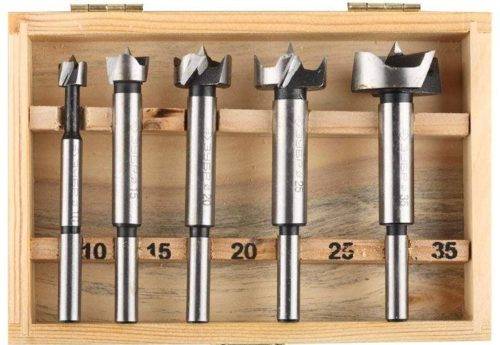

Сверло Форстнера
Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:
Продаются как по отдельности, так и в наборах по 5 – 10 шт., разного диаметра. В основном от 8 мм до 40 мм. Встречаются в продаже диаметром 56 мм и более.
Пазовая

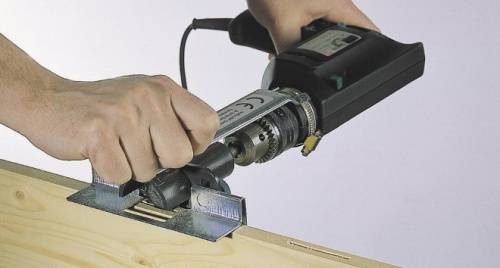

Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.
На фото пазовая фреза и результат её работы.
По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.
Торцевая, для снятия фаски, кромочная
Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:
Низкие обороты дрели компенсируются большим количеством режущих граней. Если у фрезы для ручного электрофрезера их всего 2, то на фрезах для дрелей их 8-12.
Под петли
Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.
Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.
Пример такого использования на следующем видео:
Дисковая
Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.
Пример дисковой фрезы для дрели:
Трубчатая (коронка)
Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.
Даже маломощная дрель работает с коронками относительно легко, потому что не выбирается весь массив отверстия, а только пропиливается окружность.
Особенность фрез в том, что выбранный от отверстия круг не рассверливается в стружку, а остается целым.
Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.
Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.
Шарошка
Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:
Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
Для других материалов
Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, если они выполнены из твердых прочных режущих сплавов типа HSS или имеют впаянные режущие кромки из твёрдых сплавов с карбидом вольфрама или ванадия. Тогда ими обрабатывают:
Фреза из слабого металла может справиться с древесиной, но на твёрдых клеящих смолах ДСП, ЛДСП, ДВП, МДФ, ОСП быстро сотрется и затупится. Тоже самое и на гипсокартоне – это мягкий материал, но с высокими абразивными (стирающими) свойствами.
По пластику
Пластик можно обрабатывать дрелью любыми вышеперечисленными фрезами. Однако пластики бывают разными, в том числе очень хрупкими. Поэтому требуется пробная обработка на ненужном куске материала. Фреза для таких хрупких пластиков должна быть острой. Обработку проводят на максимальных оборотах дрели (если есть регулятор), плавно и без сильного нажима.

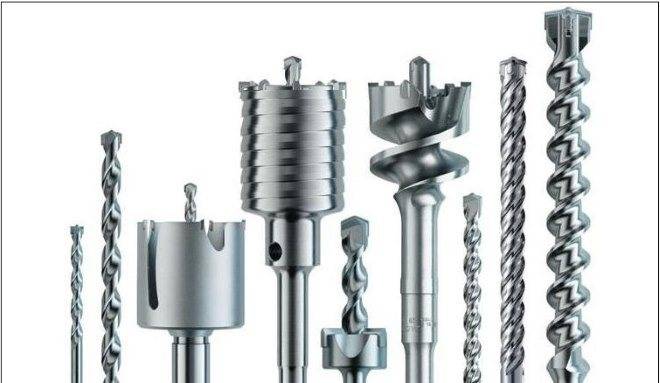

По керамике, кафелю и газобетону
Для обработки твердых материалов дрелью (керамика, кирпич, бетон, кафель) используются фрезы – коронки, аналогичные описанным выше. Отличие в том, что вместо зубьев у таких специальных фрез – твердосплавное напыление. Это может быть карбид вольфрама, напыление из искусственного алмаза, другие сплавы, которые не стираются о твердые материалы.
Фреза — коронка
Центрирующее сверло-конус также выполнено из впаянного твердосплавного резца.
Основное назначение такой оснастки – выборка отверстий в стенах под электророзетки, выключатели, распределительные коробки и т.д.
Какие использовать для шуруповерта
Для шуруповерта используются те же фрезы, что и для электрической дрели. Отличие в том, что возможности шуруповерта ограничены мощностью и оборотами. Поэтому применять с шуруповертом фрезы большого диаметра, требующие значительной мощности электродвигателя или больших оборотов, затруднительно.
Как сделать своими руками
Фрезы, несмотря на свою внешнюю простоту, высокотехнологичный продукт. При их изготовлении используются специальные металлы, сплавы и технологии. Поэтому, самому сделать фрезу со сложным профилем своими руками без специального оборудования крайне затруднительно.
Однако есть исключения. Для некоторых уникальных операций можно своими руками сделать примитивное подобие фрезы для дрели. Пример на следующем видео:
Сегодня мастерам доступен широкий выбор фрезерной оснастки для дрелей. И это расширяет возможности каждого мастера. Достаточно выбрать подходящую фрезу и с помощью обычной дрели или шуруповерта можно решать разные задачи в строительстве, ремонте, мебельных и столярных мастерских.
Фрезы по дереву для дрели: виды и параметры
Какими бывают?
Фрезерное сверло по металлу имеет довольно большое количество разновидностей. Специалисты выделяют торцевые, цилиндрические, дисковые, фасонные, угловые и концевые инструменты. Поговорим о каждом из них более подробно.
При работе с металлом, когда предполагается использование дрели, более всего пользуется спросом сверло торцевого вида, имеющее вертикальную ось вращения. Оно отлично подходит для применения при воздействии на плоские поверхности, так как с его помощью получается снять слой материала необходимого размера.
С помощью дискового сверла-фрезы можно сформировать на поверхности металла всевозможные пазы и канавки. Это становится возможным благодаря тому, что зубья расположены не только сбоку, но и на торцевой части изделия.
Цилиндрическое сверло используется для работы с плоскими участками металлических элементов. Зубья располагаются по бокам и могут быть как прямыми, так и винтовыми. Имеют горизонтальную ось вращения.
Концевая фреза чаще всего применяется при работе с дрелью. С ее помощью можно делать довольно глубокие пазы или контурные выемки. Также допустима обработка взаимно перпендикулярных плоскостей. В боковой части инструмента имеются главные зубцы, другие же режущие элементы располагаются на торце.
При работе с фасонными поверхностями следует остановить выбор на аналогичном сверле. Они производятся посредством протягивания и имеют не очень большую длину. Основным отличием становится тот факт, что такая фреза применяется для конструкций, имеющих значительное отношение длины к ширине.
Что касается угловых фрез, их конструкцию можно назвать наиболее сложной. Применяют их чаще всего при работе с угловыми пазами, а также наклонными плоскостями.
Что касается конструкции, можно отметить одноугловые и двухугловые изделия. В первом случае зубцы располагаются не только на боковой части конуса, но и на торце. У двухугловой фрезы режущие элементы находятся на обеих конических поверхностях, являющихся смежными.
Каким типом фрез обрабатывают металлические детали
В зависимости от насадки материал может быть обработан:
Чем тверже предмет, тем жестче должен быть режущий элемент. В производстве их разделяют по назначению:
1.Шарошками зачищают поверхность, снимают покрасочный слой, облицовку, такой комплект можно увидеть среди инструментов гравера или на бормашине у стоматолога.
2.Зенковками выполняют грубую работу, вырезают пазы, расширяют отверстия.
Фреза может быть разной по форме. Раньше их вид напоминал ягоду на тонком ростке с широким рабочим участком. С развитием технологий расширился фронт работ, возникла необходимость в разных конструкциях.
Когда появились обновленные модификации, их разновидности разделили по типу и назначению.
У торцевых на основании есть режущие лезвия с вертикальным расположением, которые снимают металлическую стружку, обтачивают плоские участки.
Дисковая фреза создана с вращением по горизонтальной оси и резцами, установленными на цилиндре, они выполняют резку канавок или пазов.
Цилиндрическими лезвиями избавляются от лишнего металла в разном рабочем положении по прямой или винтовой режущей кромке.
Конусная фреза удобна для вырезки различных по глубине борозд, проходов, контуров на перпендикулярных плоскостях.
Действия могут происходить с главной режущей кромкой, которая расположена с боку фрезы или со вспомогательной торцовой частью. По этим сторонам находятся зубцы. Такой конический элемент назвали по форме геометрической фигуры. Фреза похожа на конус, широкая часть которого плавно переходит в суженный конец.
Для получения разных профилей применяют фасонный резец с продолговатой формой.
Есть лезвия, которые совместили со сверлом. Ими сверлят маленькие полые пространства, формируют стенки с небольшой толщиной.
Корончатым сверлом прорезают большие сквозные участки.
Угловой фрезой, самой сложной по устройству, работают с наклонными поверхностями, вырезают угловой паз.
У фрезеровщика профессионала, как и у мастера в домашней мастерской, всегда есть весь набор режущих инструментов для выполнения различных по сложности задач.
Когда выбирают фрезу, прежде устанавливают:
Чтобы подобрать хорошую фрезу нужно ориентироваться на известных зарубежных и российских производителей. У нас не все так плохо с качеством, но цена значительно ниже по сравнению с аналогичным иностранным продуктом.
Особенности
Комбинированные режущие инструменты набирают все большую популярность. Сверло-фреза относится именно к этой группе изделий, обеспечивает упрощение, сокращение количества операций при обработке материалов. Каждое из них имеет 2 элемента: сверлильный и фрезерный. Первая часть необходима для создания отверстия нужных глубины и диаметра. Фреза находится на боковой грани, при необходимости ее задействуют, не меняя инструмента — за счет изменения шага спирали по длине удается получить желаемый результат за 1 проход.
К отличительным характеристикам такого инструмента можно отнести высокую устойчивость к износу, продолжительный срок службы. Они изготавливаются из твердых сортов стали, не подверженной интенсивному износу. Кроме того, такой инструмент поддается переточке. Если угловая часть сверла затупится, ее остроту всегда можно восстановить.
Среди технологических возможностей таких изделий можно выделить выполнение целого комплекса операций. Помимо обычного сверления, это могут быть изготовление канавок V-образной формы, выборка фасок и фрезерование.
Такие сверла отличаются универсальностью. Они подходят для использования в работе с широким перечнем материалов:
В конструкции фрезерного сверла присутствует хвостовик для закрепления в патроне электрического или ручного инструмента. А также здесь есть сразу 2 рабочих поверхности, которыми можно работать последовательно или индивидуально. Наиболее востребованы такие комбинированные модели в сфере деревообработки. В зависимости от типа и диаметра посадочной части сверла-фрезы могут быть универсальными, для станков и ручного инструмента, а также специализированными.
Для повышения прочности стальных инструментов, увеличения их срока службы, уменьшения трения при выполнении работ их поверхность часто покрывают специальными составами. Чаще всего встречаются изделия золотистого цвета. В них покрытием выступает нитрид титана. Продаются сверла-фрезы не только по отдельности, но и наборами — такой комплект целесообразно приобретать, если сверление производится часто либо поставлено на поток.
Рекомендации по выбору металлических изделий
Предлагает вашему вниманию советы опытных экспертов, которые знают все тонкости данного инструмента. К ним относятся:
Материал из которого выполнена деталь
Лучше всего выбирать изделия, выполненные из металлических сплавов. Они считаются более прочными и износостойкими в процессе работы с деревянным основанием.
Отсутствие брака
Здесь важно оценить внешний вид металлической детали. На её поверхности не должны присутствовать какие – либо изъяны в виде трещин и неровностей
В процессе сверления эти дефекты могут испортить результат.
Стоимость. Хорошие сверла имеют довольно высокую цену. Для их изготовления использовали высококачественное сырье. Модели с бюджетной стоимостью, как правило, предназначаются для однократного использования. В процессе работы они могут деформироваться или поломаться.
После многократного использования они нуждаются в повторной обработке нижней части. Выполнить заточку сверл своими руками довольно просто. Для этого понадобится напильник. Движения должны выполняться по направлению заводской резьбы.
Инструменты торговой марки Karnash
Сегодня не представляет особого труда выбрать и приобрести сверла корончатого типа для решения любой технологической задачи, так как они представлены на современном рынке большим разнообразием типов и торговых марок. Это могут быть сверла-коронки по дереву, а также более прочные и износостойкие инструменты по бетону, фрезы для выполнения отверстий в металлических изделиях и конструкциях.
Среди специалистов, часто работающих с корончатыми сверлами, популярна продукция, выпускаемая под торговой маркой Karnash. Распространенности данных корончатых сверл способствует не только их исключительно высокое качество, но также и то, что они выпускаются в широком ассортименте, среди которого можно выбрать инструмент для решения конкретной задачи.

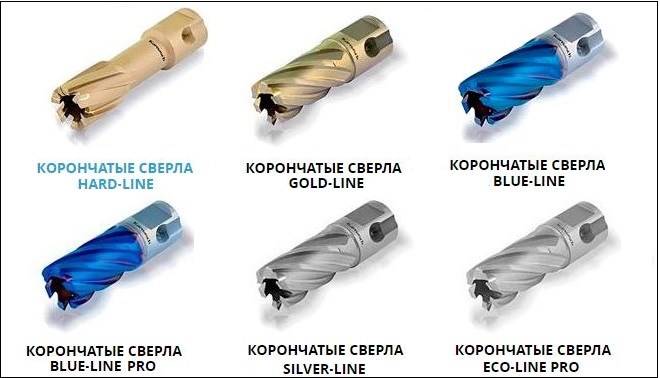

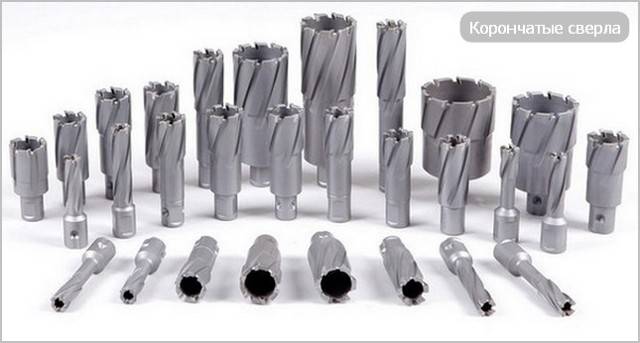

Корончатые сверла Karnash
Так, среди продукции, выпускаемой под данной торговой маркой, можно выделить сверла корончатые следующих серий:
Как правильно выбрать фрезу по металлу
Чтобы выбрать фрезу по металлу для комплектации электрической дрели, следует обращать внимание на такие параметры, как:

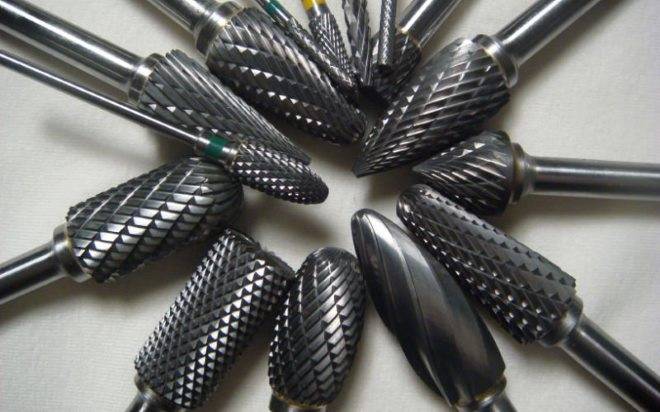

Формы твердосплавных фрез по металлу для дрели
В том случае, если вам надо приобрести для дрели фрезу сборного типа, следует обращать внимание еще и на то, насколько качественно выполнено крепление режущей части. Режущие пластинки, которые крепятся преимущественно методом пайки, должны плотно прилегать к телу инструмента, в противном случае они могут вылететь в процессе выполнения обработки
Каждая фреза предназначается для обработки поверхностей определенной конфигурации
От материала, из которого выполнена фреза, зависит как ее долговечность, так и качество и производительность обработки. Для выполнения с помощью дрели разовых фрезерных работ, к качеству которых не предъявляется высоких требований, можно выбирать цельный инструмент, выполненный из стали одной марки. Если же фрезой придется пользоваться часто, при этом надо получать изделия высокого качества, лучше отдать предпочтение более дорогостоящим инструментам, режущая часть которых изготовлена из твердосплавных пластин.
Самодельные фрезы-шарошки, изготовленные из высоких каленых гаек и приваренных к ним шаров от подшипников
Многие домашние мастера, желающие сэкономить на фрезах по металлу для дрели, изготавливают их из подручных средств. Конечно, качественного результата с помощью такого самодельного инструмента добиться трудно, но справиться с элементарными задачами он вполне способен. Для его изготовления подходят следующие подручные средства:
Для фрезерования металлических поверхностей профессионалами используется специальный инструмент — фрезерный станок и ручной фрезер по металлу. Такое оборудование позволяет выполнять широкий перечень работ на изделиях из различных материалов, однако его приобретение экономически нецелесообразно для домашних умельцев и небольших мастерских. Несложные операции можно выполнить и с помощью широко распространённой альтернативы — ручной электродрели.
Как выбрать?
Выбор фрезы по металлу может вызвать сложности у неопытного пользователя. Поэтому профессионалы советуют ориентироваться на диаметр изделия, его режущие зубья и их расположение, хвостовик, помогающий разместить сверло в патроне дрели и надежно его зафиксировать.
Также играет немаловажную роль материал изготовления и качество заточки. Если предполагается эксплуатация электродрели, нельзя забывать, что она предназначена для ручного применения, поэтому сверла, используемые в специальных станках, сюда не подойдут.
Если требуется инструмент сборного типа, необходимо проверить, насколько качественно закреплен режущий элемент. Чаще всего используется пайка изделия, в данном случае пластинки надежно сцепляются с поверхностью, иначе они просто вылетят в процессе проведения работы.
Качество заточки также является основополагающим фактором. С ним напрямую связана не только производительность, но и то, насколько хорошо будет выполнена работа. Производители зачастую стараются разработать уникальную технологию заточки, однако специалисты утверждают, что стандартные схемы являются наиболее предпочтительными.
Материал изготовления также влияет на различные показатели. Это и срок службы инструмента, и качество работ, и их производительность. Если речь идет о разовых работах, требования здесь не настолько высоки. В данном случае оптимальным будет использование цельного элемента, для изготовления которого применялась сталь одной марки.
Некоторые пользователи стараются сэкономить. Для этого они изготавливают сверло-фрезу самостоятельно, используя подручные средства. Однако нужно учитывать, что такой инструмент подойдет исключительно для элементарных задач. Рассчитывать на особенно качественный результат в данном случае не приходится.
Подробнее про ферезерные сверла по металлу смотрите в видео ниже.
